DE 🇩🇪

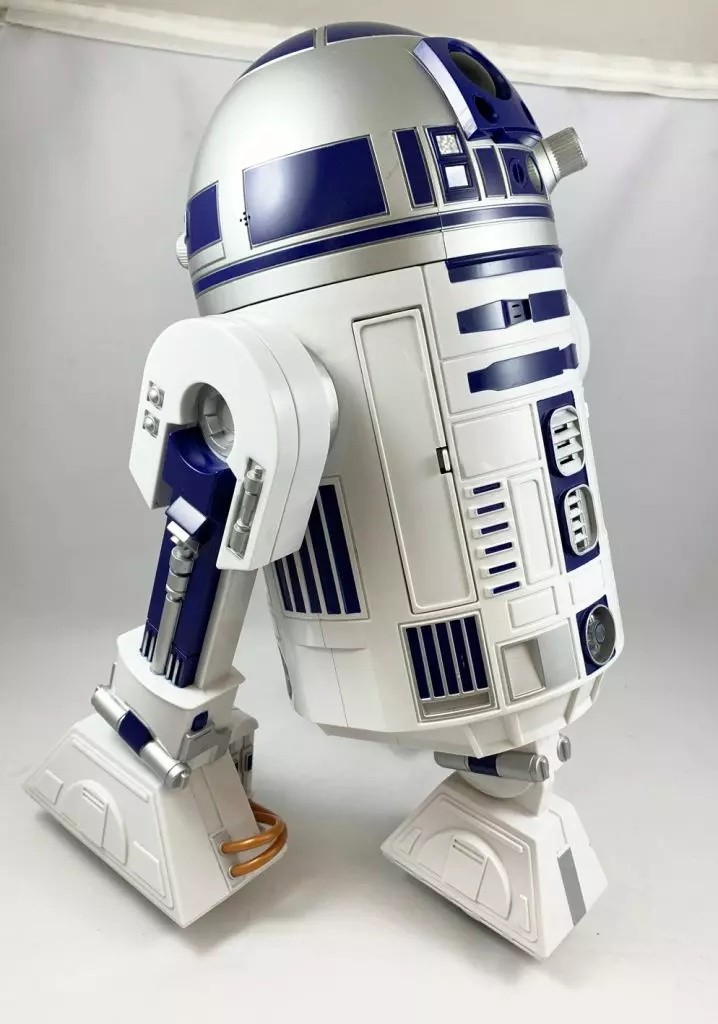

«Estos modelos 3D del chasis muestran el funcionamiento interno final de un proyecto modular de R2-D2. Sirven como referencia para modificar mecánica y electrónicamente un modelo existente de R2-D2 de Hasbro de 2002 (electrónica, sonido, luz, movimiento - Fases 1 a 3)».

Componentes utilizados/previstos (referencia del interior del vehículo)

• Raspberry Pi (tamaño Pi 4 / Pi 5 como referencia)

• Módulo de cámara CSI (IMX219, estándar o ojo de pez)

• Pantalla OLED (SSD1306, I2C, 0,91″–0,96″)

• LEDs de estado y efecto (LEDs de 5 mm con resistencias de limitación de corriente)

• Mini-altavoces (4–8 Ω)

• Módulo amplificador de audio (PAM8403, 5 V)

• Módulo de micrófono USB o I2S.

• Motores de engranajes DC (marcha / movimiento de cabeza)

• Placa de controlador de motor (por ejemplo, L298N o equivalente)

• Distribución de energía (lógica de 5 V, motores opcionales de 7–12 V)

• Cableado (jumper GPIO, cable de alimentación de 2 polos)

• Material de fijación (tornillos M2/M3, separadores)

Fin del propósito de los modelos 3D.
Estos modelos de chasis en 3D están diseñados para alojar de forma ordenada los componentes mencionados anteriormente en el interior de una carcasa de Hasbro R2-D2. Permiten realizar actualizaciones como sonido, luz, cámara y movimiento, y sirven como referencia modular para las etapas 1 a 3.
________________________________________________________________________________________________________________________________

EN 🇬🇧
"Estos modelos de chasis en 3D representan el diseño interno final de un proyecto modular de R2-D2. Están destinados como referencia para actualizar un modelo existente de Hasbro-2002-R2-D2 con electrónica, sonido, iluminación y movimiento (Etapa 1-3)."



Partes usadas/previstas (Referencia de diseño interno)

• Raspberry Pi (referencia de tamaño Pi 4 / Pi 5)

• Módulo de cámara CSI (IMX219, estándar o de ojo de pez)

• Pantalla OLED (SSD1306, I2C, 0.91″–0.96″)

• LEDs de estado y efecto (LEDs de 5 mm con resistores)

• Altavoz mini (4–8 Ω)

• Módulo amplificador de audio (PAM8403, 5 V)

• Módulo de micrófono USB o I2S.

• Motores de engranajes de DC (para el movimiento de la unidad y la cúpula)

• Placa del controlador del motor (por ejemplo, L298N o equivalente)

• Distribución de energía (lógica de 5 V, motores opcionales de 7–12 V)

• Cableado (cables de puente GPIO, cables de alimentación de 2 pines)

• Hardware de montaje (tornillos M2/M3, separadores)

Propósito de los modelos 3D.
Estos modelos de chasis 3D están diseñados para sostener y organizar los componentes anteriores dentro de un cuerpo de Hasbro R2‑D2, lo que permite actualizaciones como sonido, iluminación, cámara y movimiento, manteniendo al mismo tiempo los componentes internos compactos y modulares (Etapa 1–3).
________________________________________________________________________________________________________________________________

🇩🇪 Lista de piezas (referencia del mecanismo interno)

• Raspberry Pi (tamaño Pi 4 / Pi 5 como referencia)

• Módulo de cámara CSI (IMX219, estándar o ojo de pez)

• Pantalla OLED (SSD1306, I2C, 0,91″–0,96″)

• LEDs (5 mm, incluidas las resistencias de limitación de corriente)

• Mini altavoces (4–8 Ohm)

• Módulo amplificador de audio (PAM8403, 5 V)

• Microfono USB o I2S.

• Motores de engranajes DC (arranque/acoplamiento)

• Conductores de motor (por ejemplo, L298N o compatible)

• Fuente de alimentación (lógica de 5 V, motores opcionales de 7–12 V)

• Cableado (jumper GPIO, cable de alimentación de 2 polos)

• Tornillos y separadores (M2 / M3)

Aviso:El proyecto es para unEstructura básica modular de Python.preparado.

🇬🇧 Lista de piezas (Referencia de diseño interno)

• Raspberry Pi (referencia de tamaño Pi 4 / Pi 5)

• Módulo de cámara CSI (IMX219, estándar o de ojo de pez)

• Pantalla OLED (SSD1306, I2C, 0.91″–0.96″)

• LEDs (5 mm, incl. resistores)

• Altavoz mini (4–8 ohmios)

• Módulo amplificador de audio (PAM8403, 5 V)

• Micrófono USB o I2S.

• Motores de engranajes de DC (movimiento de accionamiento/cúpula)

• Conductor de motor (por ejemplo, L298N o compatible)

• Fuente de alimentación (lógica de 5 V, motores opcionales de 7–12 V)

• Cableado (cables de puente GPIO, cables de alimentación de 2 pines)

• Tornillos y separadores (M2 / M3)

Nota:Diseñado en torno a unMarco de Python modular.(consejo para usuarios avanzados).
