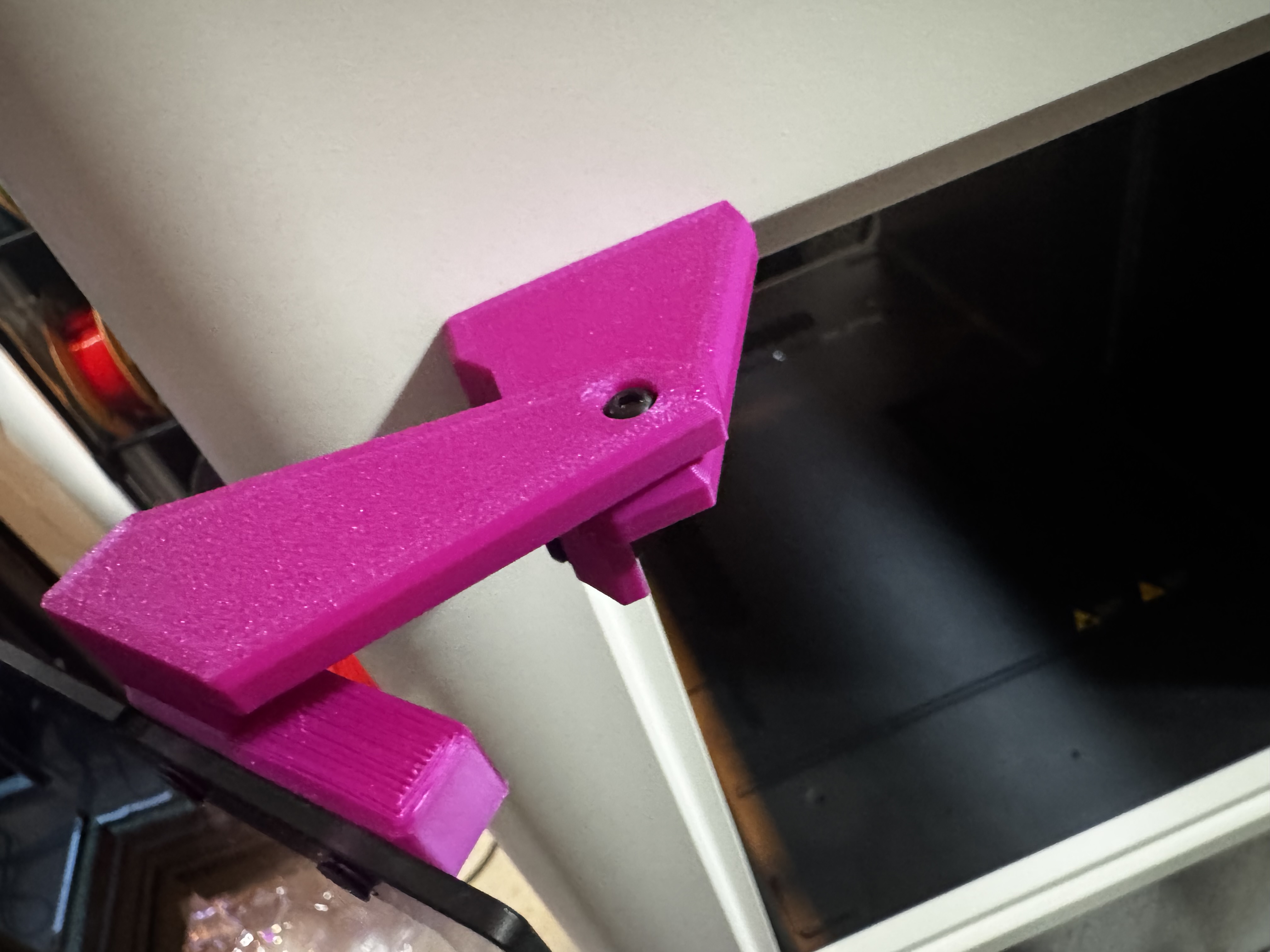

スナップメーカーU1のドアは、デフォルトでは90度以上開かないので、私はより制約のないアクセスが欲しかったので、この180度のドアヒンジを組み立てました。

これは、ガラスドアをヒンジに固定するための圧縮式のフィッティングを使用しており、ドアが側面に取り付けられたスプールに当たるほど大きく開くのを防ぐストッパーが付いています。サポートが最小限に抑えられた印刷物です。U1自体で使用するためのOrca Slicer用の3MFファイルが付属しています。

印刷の注意事項：

これらのヒンジは、荷重が非常に少ないので、お好きな素材で印刷してください。私は15%のジャイロイド充填で3つの壁をお勧めします。3つの部品にはサポートが必要です。サポートは、付属のOrca 3MFファイルで手動で塗装されています。

印刷された部品：

• トップヒンジ(ガラス)

• トップヒンジ(ブラケット)

• ボトムヒンジ(ガラス)

• 下部ヒンジ(ブラケット)

• ガラスインサート×4

• ボトムシム

必要なハードウェア:

• 4本のM3サイズの8 mmネジ(埋め込み式フラットヘッド)

• 4本のM3サイズ8 mmネジ(ソケットまたはボタンヘッド)

• 2本のM3 10 mmネジ(ソケットまたはボタンヘッド)

• 1本のM3サイズの4～6 mmネジ(ソケットまたはボタンヘッド)

• 2倍のM3ナット

• 6枚のM3ワッシャー

組み立て：
注意：U1のヒンジは特に強くなく、乱暴に扱うとすぐにねじれたり、曲がったりしてしまいます。お気をつけてください。


1. ガラスドアから標準的なネジとシリコングロメットを取り外し、ドアを元の状態に戻すことを決めた場合に備えて、安全な場所に保管しておきましょう。


2. ガラスにインサートを入れ、隆起したストッパーが外側に向かうようにします。







3. 各インサートを所定の位置に固定しながら、後方から突出し始めるまで前面からカウンターシンクネジをドライブします。これらのインサートは、ガラスを所定の位置に固定するための圧縮を利用するように設計されています。






4. ヒンジのガラス側を所定の位置に置き、残りのネジを完全に打ち込みます。






5. 残りのネジ孔に、10 mmのM3ネジ(ボタンまたはソケットヘッド)を、わずかに突出するまで打ち込みます。






6. ヒンジ側の各部品について、プライヤーを使ってM3ナットを圧着します。






7. ドアヒンジに2本の8 mmネジとワッシャーを使用してヒンジ側の部品を取り付けます。ネジを締めるときには内側に圧力をかけます。ネジを締めた後、これらの部品には動きや遊びがないはずです。






8. ガラスをドアフレームに入れ、突き出たネジがブラケット部品の接続ポイントにあるように位置させます。少し力が必要かもしれませんが、この残念ながらぼかれた写真で示されているように、部品間の接続ネジにワッシャーを置きます。位置が決まったら、これらのネジを締めてヒンジを完成させます。ヒンジが硬すぎる場合は、ネジを少し緩めます。






9. トップブレケットの残りの穴に、3～6 mm(これ以上ではない)のボタンまたはソケットヘッドのM3ネジを取り付けます。これは、取り付けられたスプールと衝突するのを防ぐために、ヒンジが十分に開かないようにするストッパーとして機能します。






10. (オプション) ドアがわずかにたるみ、フレームの底部にこすることがわかった場合は、付属のシムを使用して、下部のヒンジの角度をわずかに上げるようにします。
