C-Procade, 아케이드 부품을 위한 경쟁 프로의 복제본. 저작권 소유자: Rainer Oberegger, 2019년.
저에게 맥주를 한 잔 사주실래요?http://paypal.me/bfslottech

---------------------------------------------------------------- 라이센스 -------------------------------------------------------------------------
라이센스: 속성-비상업적-동일한 조건으로 공유 4.0국제(CC BY-NC-SA 4.0)

당신은 자유롭게:

공유 - 자료를 어떤 매체나 형식으로 복사하고 재배포하기, 적응 - 자료를 리믹스, 변형 및 확장하기, 라이센서는 당신이 라이센스 조건을 준수하는 한 이러한 자유를 철회할 수 없습니다.

다음 조건에 따라:

출처 표기 - 적당한 크레딧을 제공하고 라이센스에 대한 링크를 제공해야 하며, 변경 사항이 있는 경우에는 그것을 표시해야 합니다. 이는 합리적인 방법으로 할 수 있지만, 라이센서가 당신이나 당신의 사용을 지원한다는 것을 암시하는 방법은 아닙니다. 비상업적 사용 - 당신은 상업적 목적으로 그 자료를 사

공지사항:

공용 도메인에 있는 자료의 요소들이나 해당하는 예외나 제한에 의해 허용된 사용에 대해서는 라이센스를 준수할 필요가 없습니다. 보증은 제공되지 않습니다. 라이센스가 사용자가 원하는 용도에 필요한 모든 권한을 부여하지는 않을 수 있습니다. 예를 들어, 홍보권, 사생활 보호권 또는 도덕적 권리와 같은 다른 권

자세한 내용은 여기를 방문해 주세요:https://creativecommons.org/licenses/by-nc-sa/4.0/
----------------------------------------------------------------- /라이센스 -------------------------------------------------------------------------

저기 Thingiverse에서 몇몇 매우 비슷한 디자인을 찾았는데, 제가 제 자신만의 디자인을 만들게 된 이유는 이거예요:
1.: 학습 - 저는 프리CAD 입문자이기 때문에, 복잡한 부분들은 프리CAD를 제대로 배우는 데 정말 좋았습니다.
2.: 저는 θingiverse에서 찾은 디자인을 인쇄했는데, 그것에 만족하지 못했습니다:
- 버튼은 수정 없이 적합되지 않았고, 상부 부분은 그것을 조이고 잘 끼우게 하기 위한 모양이 없었습니다.
- M3 나사와 압력 적합 너트를 위한 것이 아닙니다.
- 조립을 위한 포스트들은 강제 장착을 위한 1/10mm가 없었습니다.
- 바닥 壳의 큰 벽들 - 나는 그것들을 투명하게 인쇄하고 싶고, 그래서 나는 비슷한 벽 크기를 원하는데, 거기서 나는 할 수 있을 거야.
- 오직 STL 파일만 사용 가능하고, 내가 생각하는 다가오는 입양을 위한 디자인을 구현하기에 좋은 방법은 아닙니다. 예를 들면 무선/USB용 자체 PCB, 구부러진 보호 등이 있습니다.

여기서 stp 및 stl 파일 그리고 FreeCAD 프로젝트 파일도 공유하겠습니다.
참고: FreeCAD 파일은 상단과 하단 셸의 임포된 .stp 파일만 포함하고 있습니다! 이는 제 최적화되지 않은 워크플로우 때문입니다. 많은 것을 배워야 합니다 ;)

필요한 재료들:
2개의 산와(클론) 30mm 아케이드 푸시 버튼:
https://www.aliexpress.com/item/32728945097.html

1개의 산와(클론) 미니 아케이드 스틱(PCB가 없는 모델, τοπ 플레이트는 더스트 와셔 아래에 4개의 스크루로 장착되어 있습니다)
https://www.aliexpress.com/item/32571616716.html

3개의 M3 프레스 피트 너트(가능하면 더 긴 것을 선택하세요)
3개의 M3xwhatever 나사, 원형 헤드(일반적으로 헥스 드라이브)
만일 งอ 방지가 원하신다면, 1개의 DB9 (Atari) 조이스틱 확장 케이블을 제공해 드립니다.

프린터 설정:
너무 중요하지 않아야 합니다. PLA는 그 장치에 잘 작동되어야 하며, 수축 및 부착 문제에 직면하지 않아야 합니다.
당신의 요구사항에 어떤 것이 잘 어울리는지 말하기는 어렵습니다. 저는 이렇게 하나 만들어봤습니다:
프린터: Wahnhao DI3, 업그레이드된 알루미늄 히트베드 및 BuildTak
노즐: 0.4mm
필라멘트: Esun ABS+ (아세톤 평활에 사용할 수 없음)
벽과 壳: 1mm
레이어 높이: 0.1mm
추가 노트: 상부 부분은 구성된 상태로 내보내기 때문에 180도로 회전되어야 합니다(그런 거 하기는 너무 게으르다 ;) )

짧은 조립 지침:
- 아직 하지 않았다면 상단과 하단 케이스 부품을 인쇄하세요 ;)
- 두 버튼을 모두 설치하세요. 두 버튼은 원활하게 끼여야 합니다.
- 조이스틱에서 볼과 더스트 플레이트를 제거하세요.
-알루미늄 판을 고정하는 4개의 나사를 제거하세요.
-4개의 나사로 조이스틱 메카니크를 장착하기
- 뜨거운(300°) 용접 ير을 이용해 M3 프레스 피트 너트를 설치하세요.

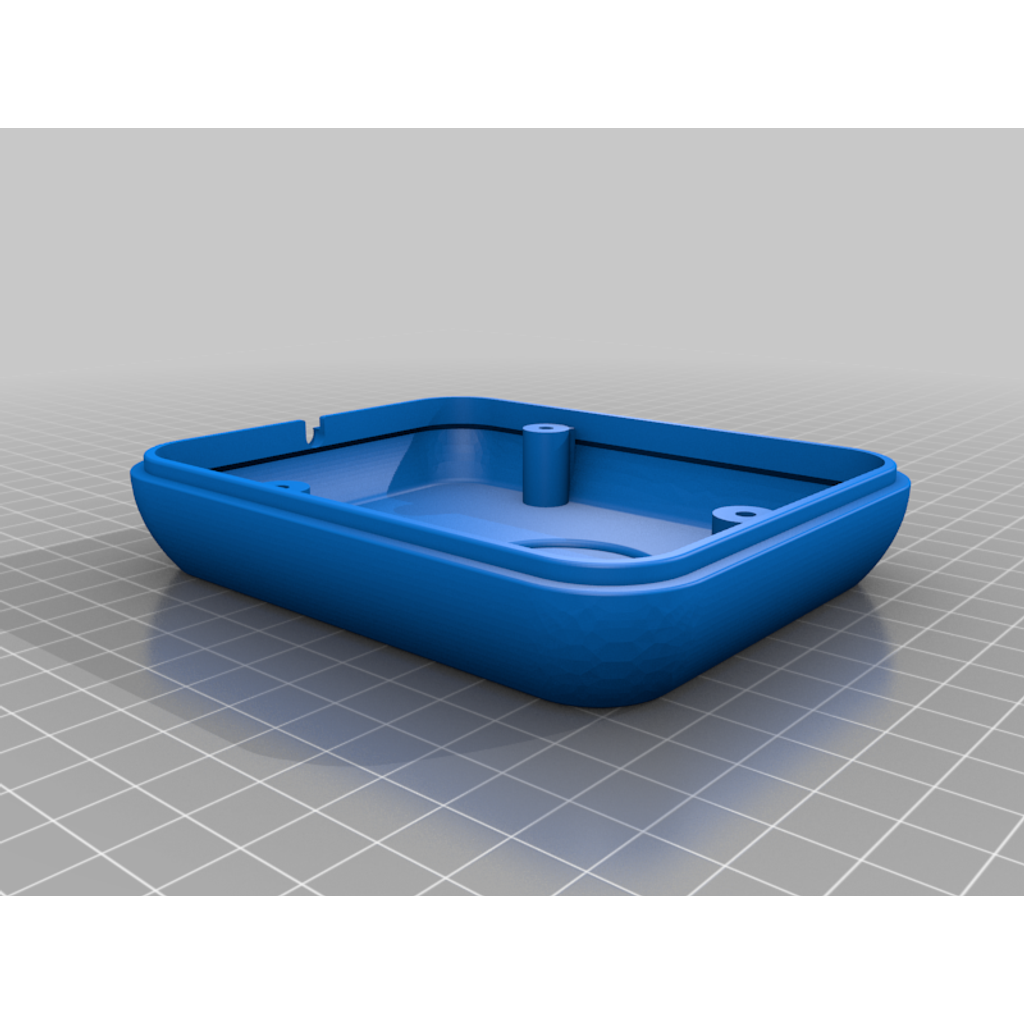

- 하단 케이스 부분의 M3 스크루를 위한 구멍을 확인하세요.
- 배선 작업을 하세요 (배선을 보세요)
- 조개를 닫고 부드럽게 함께 조인다(힘이 필요 없습니다).
- 플레이
- 나에게 맥주 사주실래요?http://paypal.me/bfslottech

배선:
참고: 여러분은 스스로 DB9 핀아웃을 측정해 주십시오! 케이블마다 색상이 다르므로 주의를 기울여 주십시오!
남성용 DB9는 지그 도구나 트라페즈 커터를 이용해 쉽게 열 수 있습니다. 열었을 때 색상을 적어두세요!

코모도어 64의 핀아웃:
무엇을 핀하세요?
1 UP
2점 뒤졌어요.
아직도 3개 남았어요.
4개의 오른쪽
5개의 POTY(사용되지 않음)
6개의 불타는 것
7개의 5V(사용되지 않음)
8 GND
9개의 POTY(사용되지 않음)
