Zusammenfassung

Für den Fall, dass jemand verrückt genug ist, dies zu drucken, habe ich die originale Flöte auseinandergenommen und als STP-Datei hochgeladen.

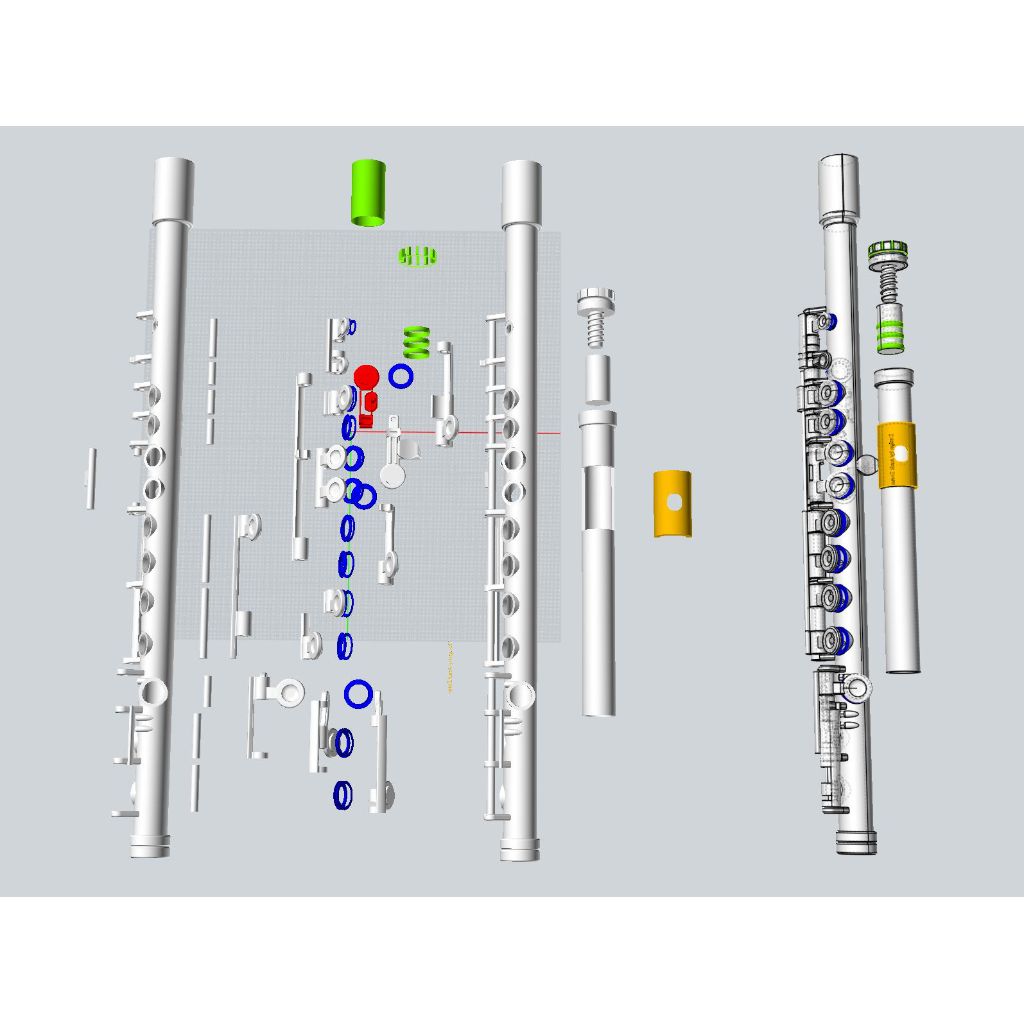

Der äußerste linke Hauptflötenkörper wurde von mir modifiziert, um die Stangen für die Fingertasten zu entfernen, da sie bei Verwendung des ursprünglichen Designs nicht montiert werden können. Ich habe Löcher hinzugefügt, damit jemand versuchen kann, die Flöte mit den Fingertasten und abnehmbaren Stangen umzubauen. Beachten Sie, dass sich auf der äußersten linken Seite eine spezielle Stange befindet.

Der mittlere Hauptflötenkörper ist unmodifiziert, aber dekonstruiert.

Die rechte Hauptflöte ist wie geplant.

Die grünen Teile, nehme ich an, müssen aus Gummimaterial oder ähnlichem sein. Gleiches gilt für die blauen Tastendichtungen.

Das rote Stück ist ein Teil, das entweder stark repariert oder umgestaltet werden muss, da es einige schlechte Flächen und fehlende Kanten gibt.

Wenn dies wirklich von jemandem gedruckt werden sollte, müsste eine erhebliche Arbeit geleistet werden, um mit den Toleranzen umzugehen (selbst auf einem SLS-Drucker).

Der Hauptflötenkörper ohne Mundstück ist 492,43 mm lang.

Ich habe ein STL des modifizierten Hauptflötenkörpers hinzugefügt, da Thingiverse ein STL erfordert. Eigentlich müssen Modifikationen mit etwas durchgeführt werden, das STP unterstützt, also füge ich die anderen Teile nicht als STL-Dateien hinzu.
