Resumen
Describción:

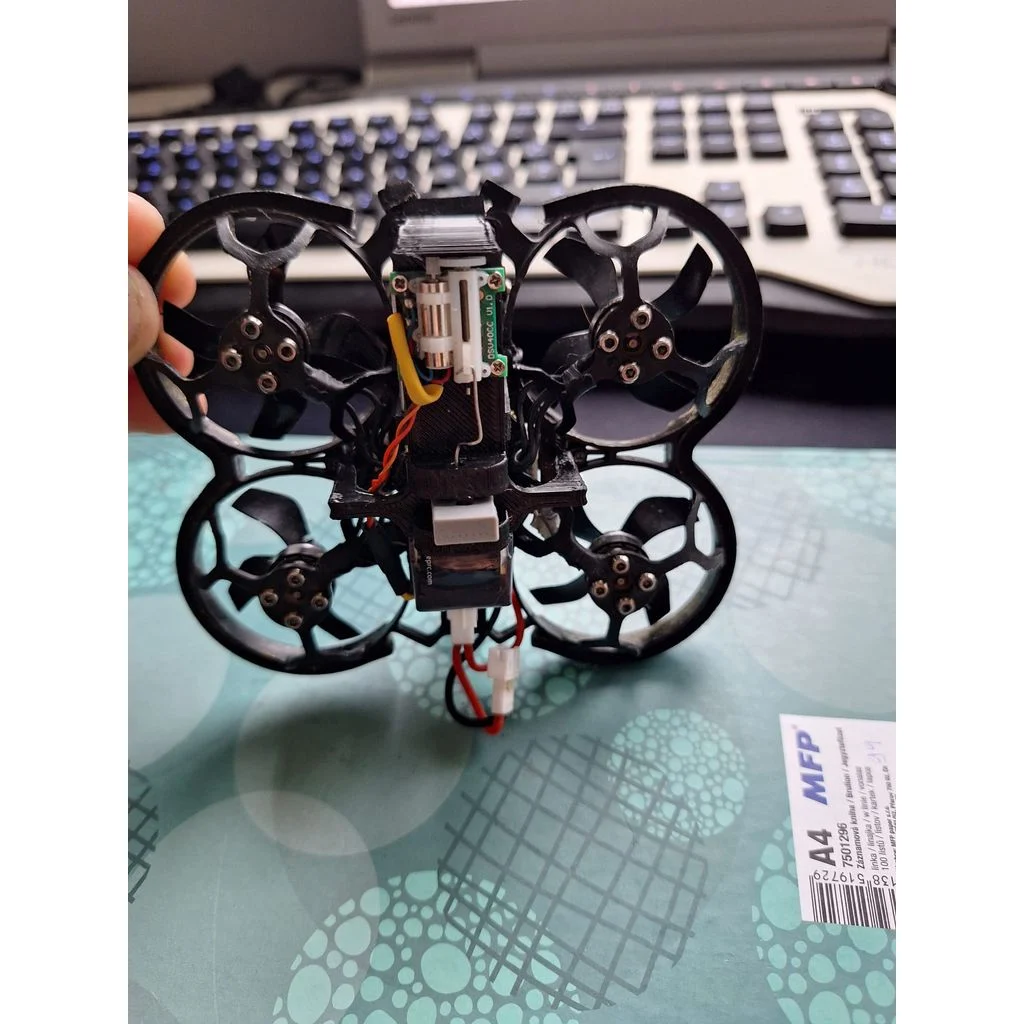

Este es un soporte impreso en 3D para el drone FPV GEPRC TinyGO, diseñado para sostener un servo Spektrum de 1,8 g para soltar cosas en pleno vuelo.
Utiliza la función servo_tilt de Betaflight y se conecta al controlador de vuelo a través del pin LED (B01), tierra y salida de 5V.
Para evitar dañar el servo, la línea de 5V se regula a 3,3V utilizando un estabilizador de voltaje AMS1117.
Instrucciones:
Imprime la parte.
Conecte los cables del servo:
Señal al pin LED (B01)
Alimentación a 5V a través de "AMS1117" para 3.3V (también necesita GND)
De tierra a GND.
En Betaflight:
Habilita servo_tilt y LED_STRIP en la pestaña de Configuración.
Vaya a la CLI e introduzca:
Recurso LED_STRIP 1 NINGUNO
Recurso SERVO 1 B01.
(Esto vuelve a asignar el pin del LED para que se use para el servo.)
En la pestaña Servos, asigna AUX 2 a Servo 1.
Toma un clip de papel con forma — insértalo a través del brazo del servo y los orificios del soporte.
¡Añade lo que quieras a la parte más pequeña. Ahora puedes soltarlo en pleno vuelo!
Ajustes de impresión.
Marca de la impresora:
Creality.
Imprimadora:
CR-6 SE
Balsas:
No importa.
Apoya:
Sí.
Resolución:
0,2 mm
Relleno:
20%+
Material del filamento:
PETG.
