私は主にESP32ボードにものをはんだ付けして失敗するのにうんざりしていたので、これを設計しました。
これは小さなシンプルな部品で、PCB上のピンに適合するように設計されており、ソリッドコアワイヤーがそれを通り抜けてピンと接触するのに十分なスペースがあります。

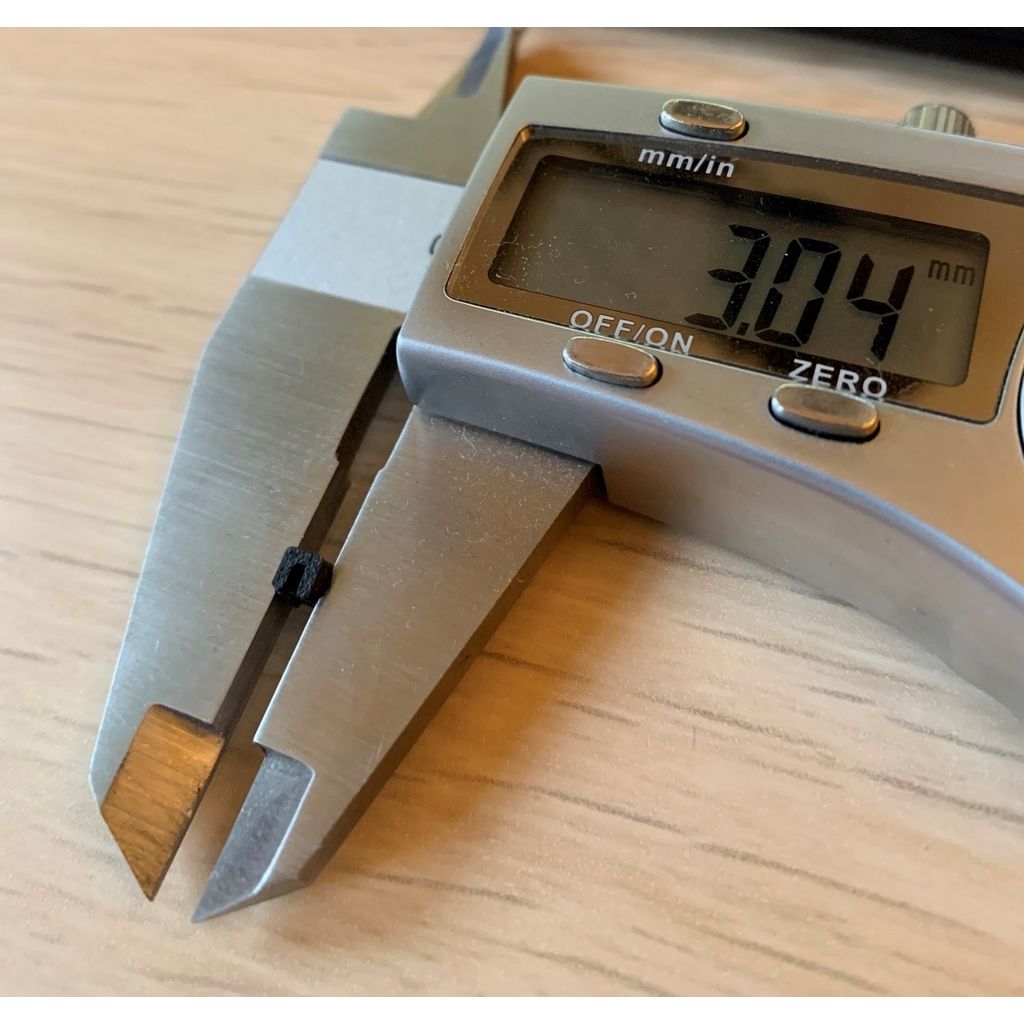

私がそれらをどう使ったかを見るために、写真を見てみてください。
微小な層の高さでも、すぐに印刷できます。

重要なお知らせ
このデザインの安全性に関しては何の保証もできません。どのくらいの電流に耐えるかはわからないので、自己責任で使用してください。
私は100mA以下でこれを使用していますが、問題ありません。より高い電流の場合は、おそらく規格のコネクタやはんだを使用したいでしょう。

もう1つの重要な注意事項
これらをピンに押し込むときには十分に注意してください！ピンはきつくフィットしており、十分な力を入れると、親指にピンが押し込まれてしまう可能性があります。私はプライヤーでそっと押し込むことをお勧めします。

クリエーリティ

エンダー3

問題ないです

いや

0.08 mm

私は高い精度を確保するために、小さな層の高さで印刷をしています。私はテストはしていませんが、より大きな層の高さがこれに悪影響を与える可能性があると思います。4 mmの高さで、最高の解像度で印刷するのにそれほど長時間はかからないはずです。私は低速で10分間で4枚印刷しました。

配線を取り付ける前に、これをピンに押し込み、再び取り外すことは良いアイデアです。そうすることで、詰まりがないようになります。時には、水平方向の膨張や「象の足」によって、一端の穴が小さくなることがあります。取り付けテストとしてピンを押し込むことで、穴を広げることができます。
