Version 2
LayerLogic Pro est un générateur STL basé sur un navigateur qui crée un système de panneaux d'aération de fenêtre personnalisé, dimensionné exactement selon les mesures de votre fenêtre. Entrez la largeur et la hauteur de votre fenêtre, les dimensions du canal et le diamètre du tuyau de climatisation - l'outil génère tous les fichiers STL prêts à être découpés à l'échelle 100%. Aucun logiciel de CAO n'est nécess

Outils de générateur.

https://layerlogicpro.github.io/Layerlogic-Pro/

CE QUE VOUS OBTENEZ.

- Les bouchons d'extrémité gauche et droit - les onglets latéraux glissent dans les canaux de fenêtre verticaux.

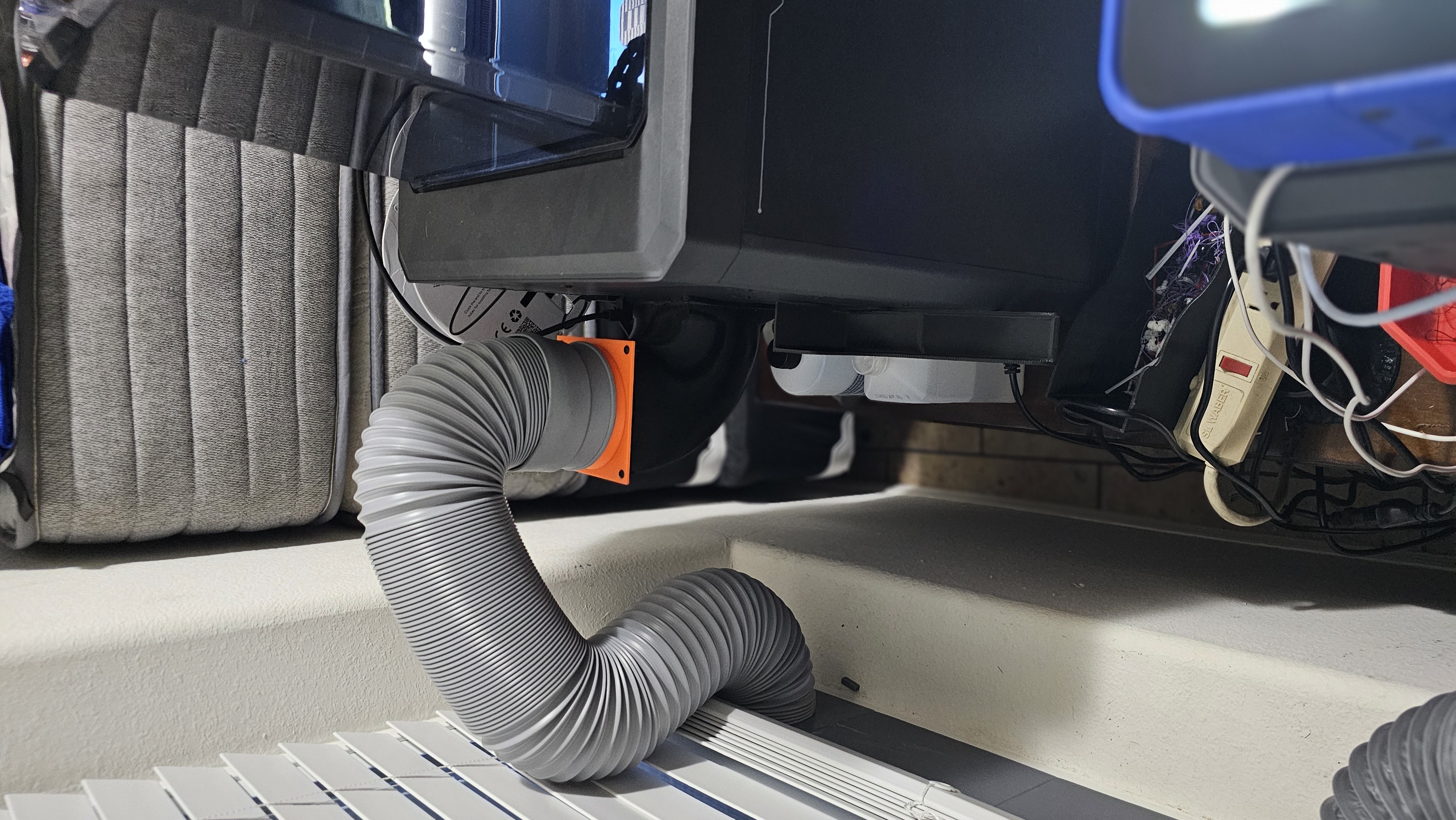

- Panneau d'aération avec un col de raccord de 93,8 mm - glissez le tuyau d'air conditionné par-dessus et serrez-le avec une pince.

- Style de ventilation de la façade : Ouvert (seulement le tuyau), Mesh (grille intégrée, filtre contre les insectes et les débris), ou Louvre (lattes inclinées intégrées, déviation de la pluie et du soleil) - sélectionnez avant de générer, pas d'insert séparé à imprimer.

- Des panneaux de remplissage centraux adaptés à la largeur exacte de votre fenêtre.

- Les onglets de jointure des biscuits verrouillent tous les panneaux ensemble - (nombre de panneaux - 1) × 2 onglets nécessaires.

- Le canal supérieur (la fenêtre descend) + les languettes du canal inférieur (qui s'insèrent dans le rebord de la fenêtre)

- Un guide d'impression complet en PDF est inclus - schémas d'assemblage, orientations du lit, référence aux réglages.

PARAMÉTRES D'IMPRESSION

Matériau : ASA recommandé. Le PETG fonctionne également.

Hauteur de couche : 0,28 mm · Murs : 3 · Remplissage : 6 % cubique · Largeur de la ligne de remplissage : 0,7 mm

Supports : Arbre (automatique), plaque de construction uniquement · Brim : recommandé pour ASA/ABS.

ORIENTATION DE L'IMPRESSION

Capuchons d'extrémité + panneaux centraux : Tenir verticalement - Canal en U en haut, onglets inférieurs pointant vers le bas dans le lit. Supports uniquement sur les onglets inférieurs.

Panneau d'aération : Posez-le à plat, avec le col orienté vers le haut, et le côté en maille/persienne également orienté vers le haut. Supports sur l'alésage du col et les onglets inférieurs.

ASSEMBLÉE

1. Glissez les panneaux ensemble - les onglets en biscuit verrouillent les faces à deux hauteurs.

2. Déposez les onglets inférieurs dans le canal horizontal du rebord de la fenêtre.

3. Insérer les onglets latéraux du bouchon d'extrémité dans les canaux verticaux de la fenêtre.

4. Abaisser la fenêtre vers le bas sur le canal en U supérieur à travers tous les panneaux.

5. Faites glisser le tuyau AC sur le col de l'évent - resserrez la pince à tuyau.

QUOI MESURER ?

- La largeur totale de la fenêtre.

- La largeur des fentes du canal (canaux de guidage verticaux et horizontaux)

- La hauteur du cadre et la profondeur du panneau.

- Le diamètre extérieur du tuyau AC Valley - mesurez-le à travers les rainures, pas les pics.
