更新于2016年12月11日 - 已连接新的15毫米鼓风机。原来的那台不知为何，无法以低于100%的转速运行。这款新鼓风机的转速范围要广得多。我已将STL文件进行了更新，以匹配新的鼓风机，其尺寸比原来的15毫米鼓风机略窄。

2016年12月3日更新——设计完成！确认15毫米的鼓风机风道安装无误，运行正常！感谢BMEmike完成了这项制作！

如果你的打印机在设计上需要稍作调整，请联系我。

2016年11月30日更新 - 调整了15mm鼓风机支架、下管以及左右风道，使其与15mm鼓风机完美适配。感谢BMEmike的帮助！

2016年11月28日更新 - 添加了小批量热插件的网站链接。感谢BMEMike的贡献。

2016年11月20日更新：ductright20mm和ductright15mm的版本都已更新至-2 版本。我将喷嘴与加热床的距离增加了3mm，因为之前的位置对我来说太近了。下层喷嘴仍然可以正常使用，其位置与原厂喷嘴完全一致。从现在开始，请使用-2 版本的喷嘴。

添加了组装图示。

2016年11月19日更新 - 添加了(希望能有所帮助的)图片，逐步展示了组装过程。

请阅读整个描述，我在其中详细介绍了这件物品的各个方面。

鲁兹博特迷你打印机是一款出色的设备。不过，在零件冷却方面仍有提升空间。该打印机采用的轴流风扇效果不佳，难以在喷嘴后方形成有效的气流压力。另一个问题是冷却系统仅作用于零件的一侧，这会导致打印效果不均衡——具体表现为，零件不同侧面与风扇直接接触时，成品外观会存在明显差异。

这种改装方案增加了一个第二风道和一个鼓风机。这使得冷却效率大幅提升。打印件的两侧可以同时进行冷却，气流强度也显著增强。

这种改装方法会利用现有冷却风道的安装孔和螺丝。不过，你还需要准备以下几件配件：

用于重新安装限位开关的 M2 加热插件：
https://www.mcmaster.com/#94180a307/=14zapiq

要是你不喜欢批量购买，你可以在这里订购小批量的产品：
https://itworks3d.com/product/metric-brass-heat-set-insert-plastics/

50x50x15mm 鼓风机：
http://www.digikey.com/product-search/en?keywords=BFB0524HH

注意：这款吹风机在M106 S40和M106 S255型号的迷你打印机上运行。翻译说明：在您的切片软件中，吹风机速度为0时对应16%或更低的风速，而全速运行时风速则为100%。

注意：我用的是放在车间里的一台50x50x20mm的鼓风机。可惜这款产品已经停产了，所以我对它进行了改装，以便能适配15mm的鼓风机。由于我还没有测试新鼓风机的适配性，可能需要对鼓风机支架进行微调。如果你尝试安装，请告知我鼓风机是否适配。在确认鼓风机能正确安装到支架上之前，请勿进行其他组装。支架不需要过度紧固，但也不能让鼓风机晃动不定。如果需要修改，请

请下载您所使用的鼓风机尺寸对应的STL文件。完成后，您应该会获得以下文件：

山地自行车(通用)
cover.stl(常见文件)
鼓风机支架15.stl
下管15.stl
ductleft15.stl
ductright15.stl

或者选择20毫米规格的同等部件。

请勿将15毫米和20毫米的零件混合使用。请选择其中一套进行使用。

温馨提示：在标注为“mount.stl”和“blowerholderxxmm.stl”的部件上，前端有两个直径约2.7毫米的孔。请将这些孔扩孔至2.85毫米直径，并在开始粘贴(或像我一样用丙酮焊接)时，用丝材将风机支架与安装座对齐，确保其位置准确无误。

关于支撑材料的注意事项：除"Downtubexxmm.stl"文件外，其余所有零件均可无需支撑直接打印。该文件仅需少量支撑。请参考图片中的示例，了解如何在打印平台上合理摆放零件，以避免使用过多支撑材料。

你可以使用为原厂风扇供电的同一条电线来驱动新风扇。你可以直接剪断原有电线，将新风扇焊接上去，或者在电线上加装一个可重复使用的连接器。需要注意的是，新风扇的电压必须为24V。

警告！我测试过这个设计，虽然由于空间限制，间隙确实很紧，但我的版本运行得非常完美。请务必确保首次尝试时，您已准备好关闭打印机电源，以防不同型号的打印机存在差异。

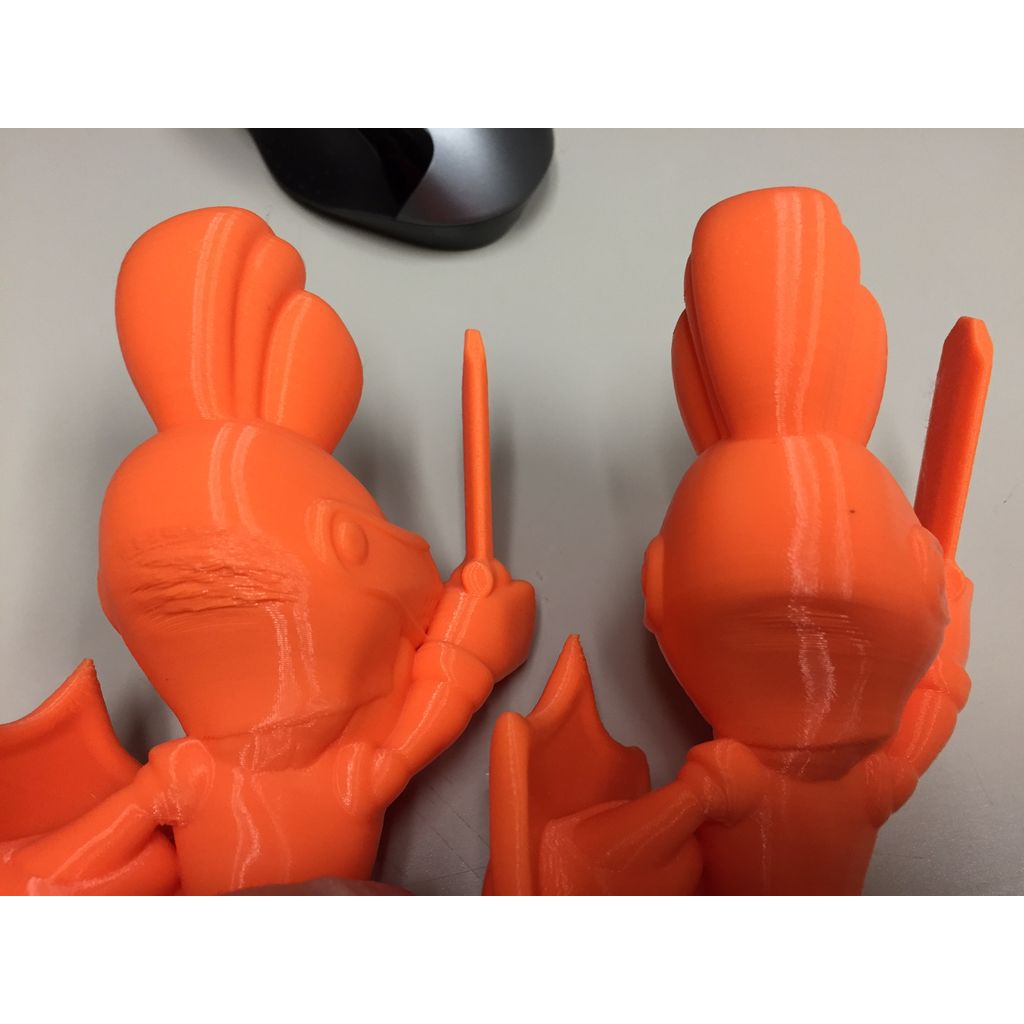

结果：我使用相同的G代码模型附加了一个悬垂部件。一个使用原装风道，另一个使用新风道并搭配20毫米鼓风机(目前仅以50%的速度运行，电压为12伏)。效果提升显著。希望几天后能将其升级至24伏电压运行。

路尔兹博特

迷你版

不要

是的

。18

20%

我把墙壁做得2毫米厚，是为了确保加热元件有足够的材料可以融化。不过这应该没太大关系的。

用直径0.120英寸(或等效公制尺寸)的钻头在支架背面为限位开关钻出两个M2规格的孔。钻孔深度要恰到好处，使M2型插入件能够通过热铆固到位。这些插入件并非压入式安装，因此切勿将孔钻得过深。

将加热垫 M2 插入到位。

用0.111英寸或2.85毫米的钻头在安装座的前面钻出孔洞，以便安装定位灯丝的“针”。

使用0.111英寸或2.85毫米的钻头，在blowerholderxxmm.stl文件上的孔洞进行扩孔，以便安装用于定位灯丝的"定位销"。

将短丝材插入 mount.stl 文件中的孔洞中，在丝材插入处的表面涂抹胶水(ABS 材质可使用丙酮焊接)。使用丝材插入件将 blowerholderxxmm.stl 文件压入，确保其位置准确无误。

用胶水或丙酮将 downtubexxmm.stl 文件粘贴到鼓风机支架的底部。操作时要确保该部件准确无误地安装在鼓风机支架的下方。干燥过程中，可以用一个平面来校准两部分的位置，使其紧密贴合。

警告：务必检查风道片的方向，确保部件安装正确。它们应与风道上的孔洞对齐。(见图示)

注意：该部件的错位会导致冷却喷嘴偏离正常位置，并可能使冷却喷嘴过度靠近打印头。请务必确保所有部件安装到位且位置准确无误。

将 ductleft.stl 文件附加到 downtube.stl 文件的左侧，使用平面工具确保风道与 downtube.stl 文件完美对齐(无缝拼接)。

针对 ductright-2.stl 文件，请重复执行此步骤。

提示：使用平面将管道末端与排气管模型(stl文件)对齐。待管道半干后，再进行旋转，使管道底部与排气管底部模型(stl文件)对齐。

注意：如果操作正确，你的左右导管应该与Mount.stl文件中的手臂部分基本平行。

非必需但建议操作：务必在接缝处多涂些胶水/丙酮，确保没有漏洞。漏洞会降低气流效率！

按照下图所示，将丙酮胶/强力胶涂抹在表面上。

一定要留意你的"B"和"O"插片，这些是免费赠送的零件，你需要用镊子将它们安装到位。

将封面和小型内页文件夹贴在组装件的正面部分。

恭喜你！你的风道现在已经完全组装完成了！

按照 OHAI 官方手册中的步骤 4，以相反的顺序拆卸旧风扇和风道(请勿丢弃螺丝，日后可能会用到)。

https://ohai.lulzbot.com/project/86797b55-7d08-4c6d-be77-3c116a320547/mini/

将安装架滑动安装到打印头上。注意安装架模型

用你刚刚从旧风道中拆下来的两颗锥形螺丝，将新的风道组件安装上去。

用你刚刚拆下来的两个M2自攻螺丝，将限位开关重新安装到mount.stl文件中的支架背面。

将鼓风机电机插入鼓风机电机支架的顶部。安装时应确保其与支架之间有一定的过盈配合。

将旧散热风扇的电线剪断后，将它们焊接到新风扇的电线上。务必确保正负极电线接线顺序正确，否则风扇会反向运转(不过反正你又能吸走热量吗？:))

请记住：添加绝缘材料来隔离新焊接的电线，以防止短路情况发生。

进行测试打印时，请将手指放在电源开关上，仔细观察喷头擦拭期间以及床面校准过程中的间隙情况。

左侧导管的清理位置会非常接近床层校准时的绿色尖顶螺丝固定架，但不应出现卡阻的情况。不同型号的打印机在这一点上可能存在细微差异，所以请务必仔细检查，确保各部件不会发生碰撞。正常情况下是不会出现这种问题的。

恭喜你！你成功提升了Lulzbot Mini的散热性能！

西门子 NX CAD 软件

你或许永远都用不到如此强劲的风量，但至少能安心知道散热再也不成问题了！而且，组件的两侧都能得到均匀的冷却效果。
