Gönnen Sie sich und Ihrem Klassenzimmer eine Maschine, die Ihnen zeigt, wie Sinus und Kosinus mit Winkeln zusammenhängen. Es gibt eine Animation auf meinem Blog:http://swampcastle.blogspot.com/2013/11/harmonic-transformer-for-classroom.html

Ich habe die Modelle auch in OnShape importiert und zusammengebaut, wo ihr sie virtuell ausprobieren könnt. Probiert es aus; ihr werdet nicht enttäuscht sein.

Über Onshape:http://swampcastle.blogspot.com/2015/08/onshape-shapes-up-great.html
Link zum Modell:https://cad.onshape.com/documents/5c003295166a40c699e9ca02/w/8ec0747e1c854c81bd8468e9/e/b660adf4fde44b19baf860fa

Wie man es benutzt:
Benutzen Sie den Knopf, um den Arm in einen Winkel zu drehen. Lesen Sie den Wert auf den Sinus- und Kosinus-Skalen ab. Sinus- und Kosinus-Werte werden für einen Kreis mit einem Radius von 1 angegeben, der auch als "Einheitskreis" bezeichnet wird. Um Längen für einen Kreis mit einem anderen Radius als 1 zu erhalten, multiplizieren Sie die Messung der Maschine mit dem gewünschten Radius.

Sinus und Kosinus sind trigonometrische Funktionen eines Winkels, die unter Verwendung von rechtwinkligen Dreiecken definiert werden. In einer der Figuren wurde ein rechtwinkliges Dreieck auf dem Harmonischen Transformator gezeichnet. Der Winkel ist auf 30 Grad eingestellt. Die Hypotenuse ist der Radius des Kreises, der als grüne Linie dargestellt ist. Der Radius wird vom Drehpunkt des Arms zum Zentrum des Knopfes gezeichnet, wo

Montageanweisungen werden mit Bildern und Details auf meinem Blog bereitgestellt:http://swampcastle.blogspot.com/2013/11/harmonic-transformer-for-classroom.html

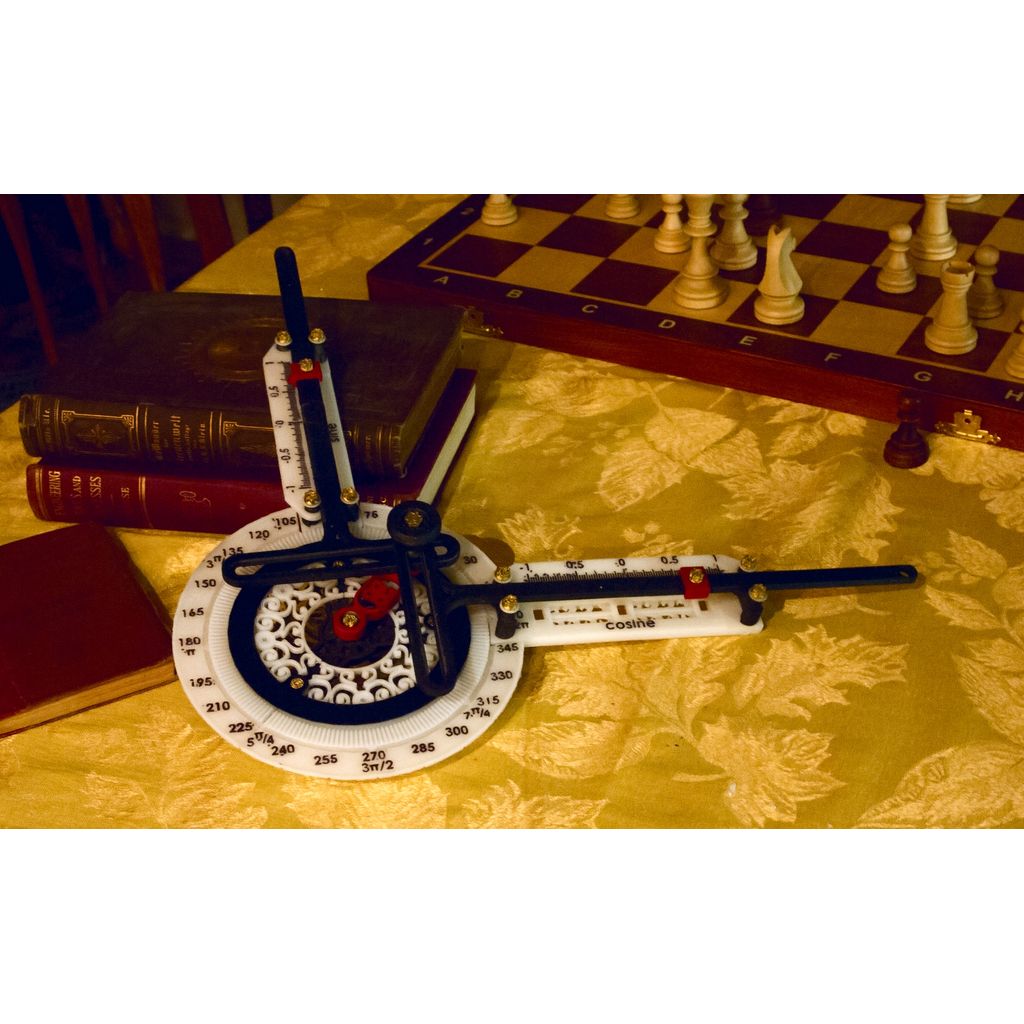

Dies ist im Wesentlichen mein ursprünglicher Ideal Harmonic Transformer, mit der Hinzufügung von mehr Etiketten. Die Etiketten machen es einfacher zu benutzen, und sie sind leichter zu lesen, weil der Text hervorgehoben ist, anstatt eingeschnitten zu sein.
