Пара скриптов OpenSCAD, которые можно использовать для генерации как положительных, так и отрицательных открытых форм из произвольных STL-моделей.

положительныйСкрипт генератора открытой формы берет вашу внешнюю STL-модель и объединяет ее с твердой, плоской основой с или без стен.

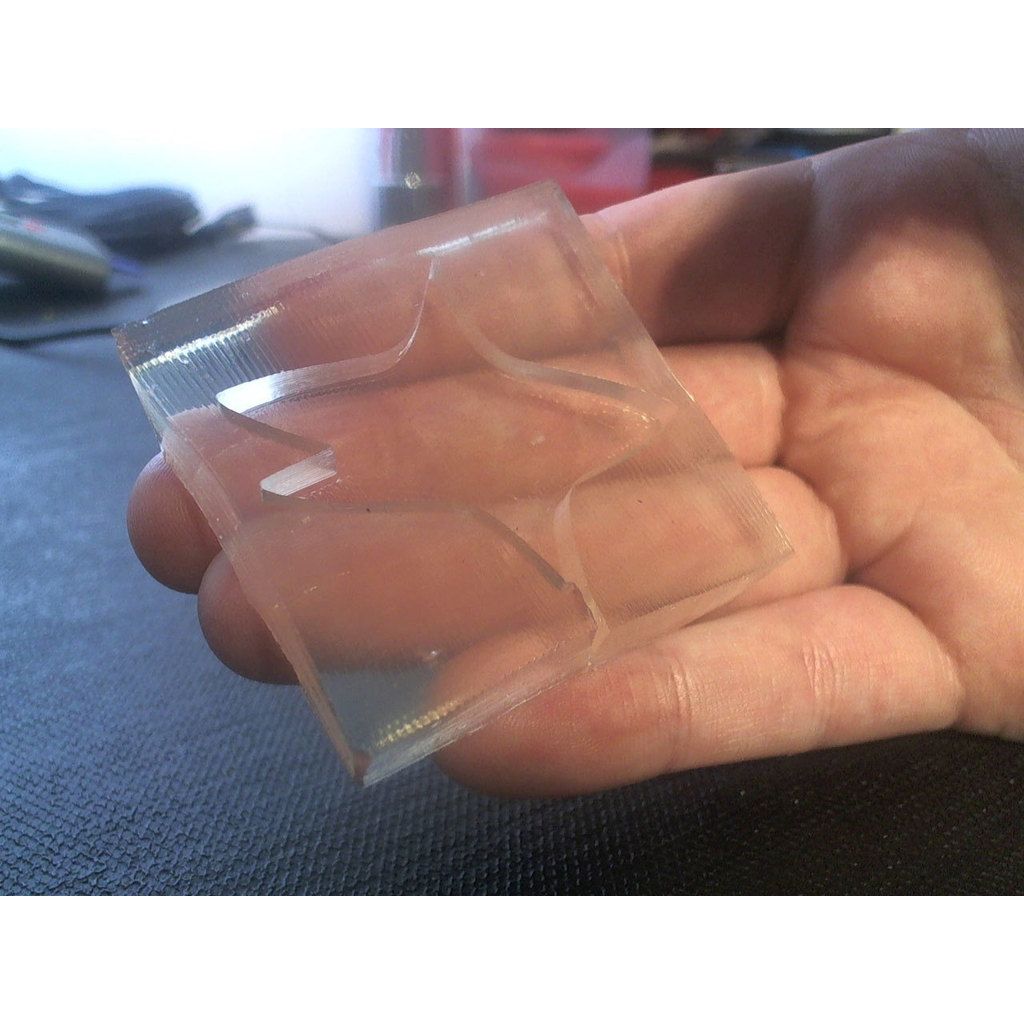

Негативный.Скрипт генератора открытых форм берет вашу модель и вычитает ее из твердой основы, оставляя углубление в форме вашей модели. Вы можете использовать этот скрипт для создания лотков для кубиков льда, разместив несколько моделей в одном файле STL!

Я включил образцы входных и выходных файлов, которые вы можете использовать для вдохновения, но есть еще многое, что вы могли бы сделать, чего я не задокументировал. Если вы придумаете новое применение для этих скриптов, пожалуйста, разместите фотографию и/или создайте производную работу!

Я предоставил дополнительную информацию в своём блоге по адресу:http://jason-webb.info/2012/11/making-3d-printable-open-face-molds-with-openscad-casting-experiments/

Подготовьте модель для создания пресс-формы из неё.

Чтобы создать открытую форму с помощью этих скриптов, сначала вам необходимо подготовить STL-модель по вашему выбору. OpenSCAD имеет некоторые ограничения по производительности при загрузке внешних STL-файлов, поэтому старайтесь как можно меньше использовать полигоны. Я люблю использовать фильтр "Quadric Edge Collapse Decimation" в Meshlab (в разделе "Ре

Избегайте подрезов и выступов в вашей модели, так как процесс изготовления пресс-форм на самом деле этого не допускает.

Используя скрипты.

1. Скачайте один из файлов .scad и откройте его в OpenSCAD.
2. Обновите параметры в скрипте, чтобы они указывали на вашу модель, а также преобразуйте её так, чтобы она была пригодна для печати.
3. Скомпилируйте и визуализируйте (F6) скрипт с вашими обновлёнными параметрами.
4. Захватите STL, используя инструмент "Дизайн > Экспорт в STL".

Руководство по параметрам.

• Параметры модели.- внешняя STL-модель для создания формы вокруг. Используйте параметры вращения, перемещения и масштабирования, чтобы ориентировать вашу модель относительно формы.
• Параметры пресс-формы.- Атрибуты самого пресс-формы. Сделайте его любого размера, который вы хотите, и включите или выключите закругленные углы, чтобы облегчить печать.
• Параметры стены.- переключать стены и изменять толщину и высоту всех стен.
• Съёмные параметры стены.- Сделайте одну стенку пресс-формы съёмной, добавив выемку и отдельную стенку для вставки. Убедитесь, что толщина стенки достаточна для того, чтобы это работало.

Используя съёмную стену.

Хотя я включил опцию сделать одну стенку пресс-формы съёмной в "позитивном" сценарии, вам стоит подумать, нужно ли это вам или нет. Я задумал это как способ облегчить процесс вынимания детали, особенно для высоких пресс-форм или упрямого литейного материала. Если вы решите использовать съёмную стенку, возможно, вам захочется немного укрепи
