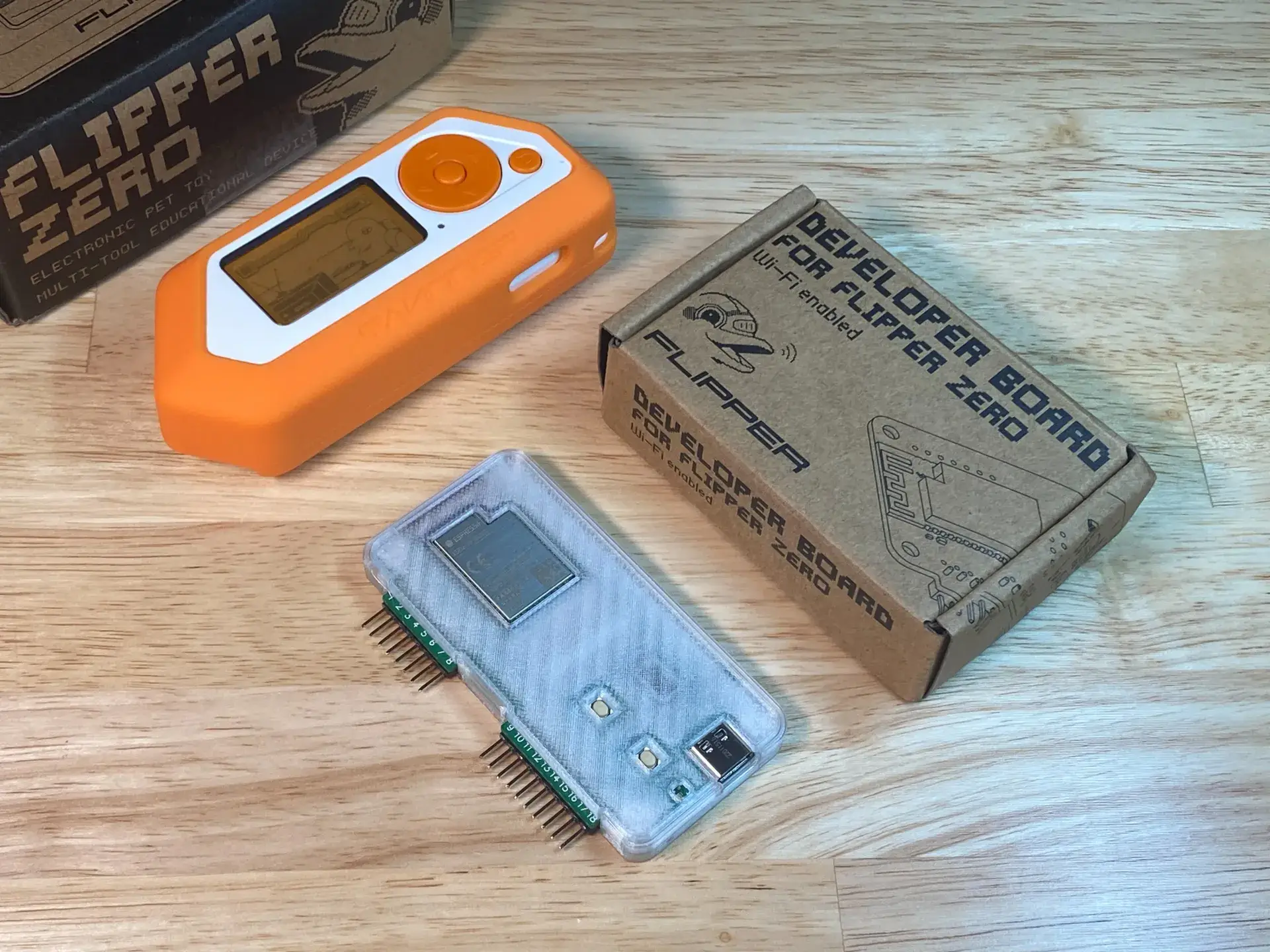

Einfaches Schutzgehäuse für das Flipper Zero Wi-Fi Module v1 Entwicklungsboard.

Flipper Zero Wi-Fi Board Dokumente:https://docs.flipper.net/development/hardware/wifi-developer-board

Verfügbare Modelle:

• Vollständiger Fall
• Erfordert 4x M3-Schrauben/Muttern für eine starre Montage.
• Viel zuverlässiger und robuster als ein minimalistisches Gehäuse.
• Sowohl 'Base' als auch 'Lid' sind mit und ohne Ausschnitte für Debug-Header erhältlich.
• Minimales Gehäuse
• Etwa dünner als ein volles Gehäuse (7 mm vs. 9 mm)
• Keine Werkzeuge oder Hardware für die Montage erforderlich.
• Verlässt sich auf Reibungsverbindungen für Stabilität, passt möglicherweise nicht richtig, abhängig von den Toleranzen Ihres Druckers.
• Wenn eine zukünftige Demontage kein Problem ist, können ein paar Tupfer Klebstoff auf die Stützen den minimalen Gehäuse fast so steif wie das vollständige Gehäuse machen.

Drucknotizen

Diese wurden auf einem Prusa MINI+ FFF-Drucker mit Prusament PETG getestet. Die Modelle wurden mit der Absicht gebaut, den FFF-Druck so einfach wie möglich zu machen.

Die "vollständigen" Modelle beinhalten Vertiefungen für M3-Schraubenköpfe und Muttern, so dass es nützlich sein kann, Unterstützung mit einem engeren Musterabstand (1,2 mm) und Interferenzmusterabstand (0,1 mm) zu ermöglichen, um die Dinge sauberer zu halten. Nach dem Drucken und vor der Montage ist es wichtig, die Vertiefungen sorgfältig zu reinigen, um sicherzustellen, dass die Hardware passt

Der SLA-Druck wurde nicht getestet, sollte aber auch gut funktionieren. Wenn du einen Druck mit einem SLA-Drucker machst, würde ich es schätzen, wenn du einen Make mit einigen Kommentaren posten könntest. :)

Aktualisierung: 14/12/2022

Vielen Dank für all die Unterstützung! Es war so cool zu sehen, wie dieser Fall überall eingesetzt wurde, von Freunden, die online über ihre Flipper-Entwicklungsarbeit posten, bis hin zu YouTubern, die Flipper-bezogene Videos mit ihren Entwicklungsboards in diesem Fall posten. Ein großer Dank auch an die Leute, die Makes gepostet oder mir Dankesnachrichten geschickt haben.

Ich habe kein Patreon oder ko-fi oder irgendetwas ähnliches, also wenn ihr eure Unterstützung zeigen möchtet, postet einfach ein Make, druckt einen Remix oder schaut euch einige meiner anderen Arbeiten auf Printables an. Hier sind ein paar andere Projekte, die ich während dieses verrückten Jahres geteilt habe, auf die ich besonders stolz bin:

• Schnelles metrisches Schraubenmesswerkzeug, kurzer Remix.
• Robustes Reiseetui für die Snapchat Pixy-Drohne.
• Ersatzklingenschützer für die Pixy-Drohne.
• Ikea Skadis Montagesystem mit hitzegeformten Einsätzen und bedruckten Haken.
• Remix von Adafruit's RPi 4 HQ Kamera-Gehäuse, um ein großes Hyperpixel-Display auf der Rückseite hinzuzufügen.

Also, nochmal, danke für eure Unterstützung! Hört nie auf zu machen, zu remixen und zu teilen. :)

Verwandte Modelle

Einige Leute haben einige coole Sachen gemacht, die mit diesem Dev-Board-Gehäuse kompatibel sind, also hier sind einige Links! :)

• Möchtest du diese Pins geschützt halten? Schau dir diese Kappe von emmgr23 an!
• Ich wollte eine Kappe mit dem ursprünglichen Modell machen (es gibt sogar einen groben Entwurf davon in der hier geteilten Fusoin 360-Quelldatei), aber ich kam nicht dazu, die Idee zu testen und zu verfeinern. Diese funktioniert aber ziemlich gut!
• Hast du einen SD-Leser zu deinem Board hinzugefügt?Dieser Remix von King ! hat alles für dich abgedeckt!
• Das ist genau der Grund, warum ich die Remix-Kultur liebe! Viele Leute haben SD-Leser zu ihren Boards hinzugefügt, und einige haben mich gebeten, Gehäuse für ihre modifizierten Boards zu machen, aber ich hatte einfach keine Zeit.
• Möchtest du dein Entwicklungsboard und Flipper zusammen in einem gemütlichen Gehäuse aufbewahren? Schnappen Sie sich diesen Remix von TruTechs exzellentem Flipper Zero Case von Zen Schuette!
• Ein weiteres großartiges Beispiel für Remix-Kultur zur Rettung! TruTech's Flipper Zero-Gehäuse ist, wo ich meins aufbewahre, besonders wenn ich unterwegs bin, und dieser Deckel-Remix ist eine schöne Möglichkeit, das Entwicklungsboard griffbereit zu halten, ohne dass es in meiner Tasche herumrutscht.
• Möchtest du ein größeres Gehäuse für mehr Marauder-Spaß? Erweitern Sie in dieses geräumigere, robuste Gehäuse von Beebo!
• Viel Platz für Zubehör unterwegs mit einem praktischen kleinen Dev-Board-Halter, der perfekt in dieses Gehäuse passt.
• Kein 3D-Drucker? Kauf einfach eine gedruckte Hülle von justcallmekoko in seinem Tindie-Shop!
• Angesichts der Tatsache, dass dies ein vollständig unter Creative Commons lizenziertes Modell ist, musste er nicht fragen, aber er nahm sich die Zeit zu fragen, ob er gedruckte Hüllen verkaufen könnte, und ich war glücklich, meine Unterstützung anzubieten.
• Möchten Sie Heat-Set-Einsätze verwenden?Dieser Remix von George hat alles für dich erledigt!
• Ich habe dieses Modell gemacht, bevor ich die Kunst der Heat-Set-Einsätze erlernte, und hatte immer vor, eine Version mit Einsätzen hinzuzufügen, kam aber nie dazu. Dank George muss ich das nicht tun. :)
