Обновление:
Я удалил вырезы для кнопки питания и порта постоянного тока и заменил их отрицательными деталями в Bambu Studio. Передняя дырка теперь установлена на 16 мм, а задняя - на 8 мм. Если ваша кнопка питания или порт постоянного тока имеют другой размер, просто масштабируйте соответствующие отрицательные цилиндры, чтобы они подходи

Безлопастный вентилятор - высокоскоростная сборка своими руками 120 мм (высота 60 см)

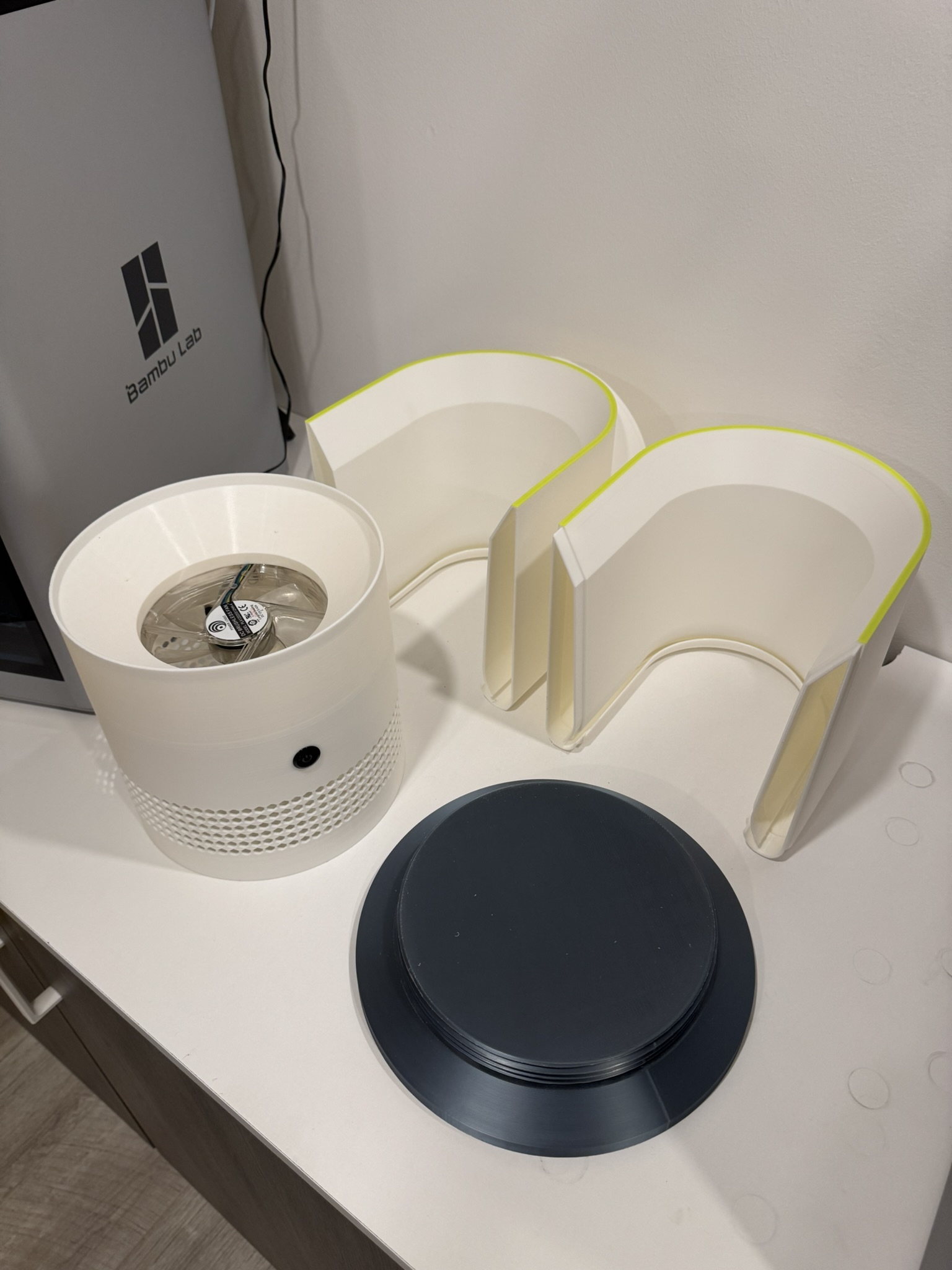

Этот дизайн использует 120-миллиметровый высокоскоростной вентилятор и печатается в 4 основных частях, с съемной основой для размещения необходимой электроники.

Ключевые особенности:

• Модульный дизайн:Напечатано в 4 частях для удобства обращения и печати, затем склеены вместе. Основание крепится на винтах, что обеспечивает удобный доступ для установки вентилятора и проводки.
• Компактное ядро, массивная конструкция:Когда вентилятор полностью собран, его высота составляет целых 60 см (примерно 23,6 дюйма), а вес - 1,8 кг нити накала - это смелый и функциональный центральный элемент декора.
• Эффективная внутренняя планировка:Внутри базы вы установите высокоскоростной 120-миллиметровый вентилятор, разъём постоянного тока, защёлковый кнопочный выключатель и используете обрезанный вентиляторный провод для внутренних соединений.
• Требования к электропитанию:Работает на адаптере питания постоянного тока на 12 В (не входит в комплект). Для достижения наилучших результатов выберите вентилятор с сильным воздушным потоком и статическим давлением.
• Советы по сборке:Используйте толстый клей или силиконовый герметик для склейки деталей и создания герметичной камеры, что крайне важно для эффективной циркуляции воздуха.

Личные заметки по тестированию:

У меня было несколько старых вентиляторов для ПК, и я использовал их для тестирования дизайна. Один из них был заметно быстрее остальных, но я не знаю его точных оборотов в минуту. Он создавал легкий, нежный ветерок — достаточно, чтобы показать, что концепция работает, но далеко не такой сильный поток воздуха, как у коммерческих безлопастных венти

Это действительно работает?
Да, но производительность полностью зависит от использования высокопроизводительного вентилятора. При достаточном воздушном потоке и давлении он создает настоящий сфокусированный поток воздуха, похожий на тот, который производят коммерческие вентиляторы без лопастей.
