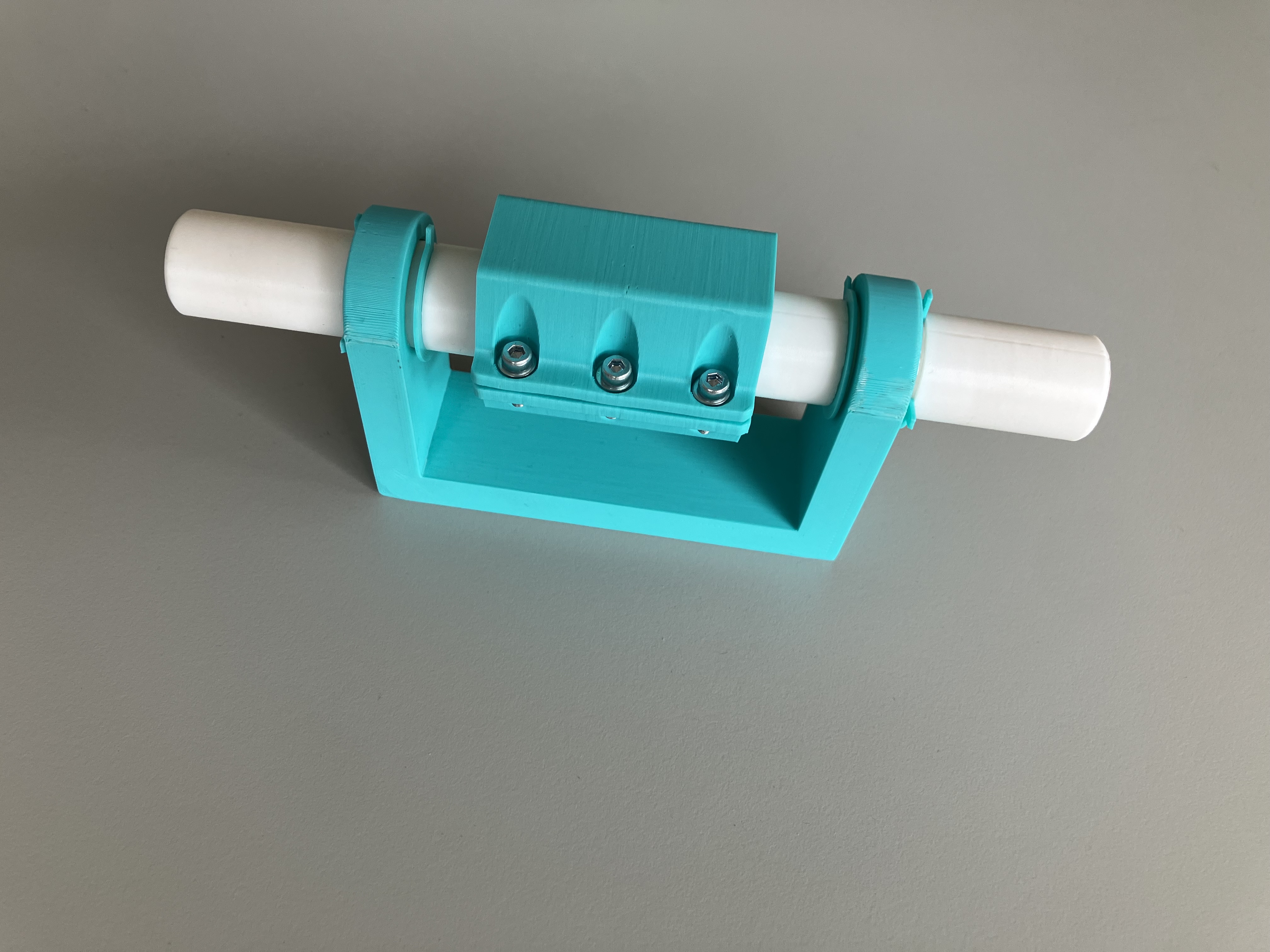

Voici un modèle simple de raccord fileté que j'ai créé pour mes étudiants. Il les aide à comprendre pourquoi les raccords filetés doivent avoir une résistance à la traction et pourquoi il est nécessaire de respecter le couple de serrage prescrit. Le modèle permet également d'expliquer très bien les différentes techniques de serrage (règle croisée et règle en spirale). J'utilise souvent le modèle avec les dessins qui sont en annexe.

Dans le modèle, j'ai utilisé 6 vis M3 d'une longueur de 12 mm.

6 matrices M3

12x coussin pour M3
