これらのギアは、合板からギアを切り出すのではなく、Matthias Wandelのボックスジョイントジグ(woodgears.ca/box_joint/jig.html)用のものです。

12と16の歯のギアがジグのアクティブシャフトに取り付けられます。その間にスーパーグルーを一滴加え、16歯のギアに固定するための小さな3つの穴をドリルで開けました。

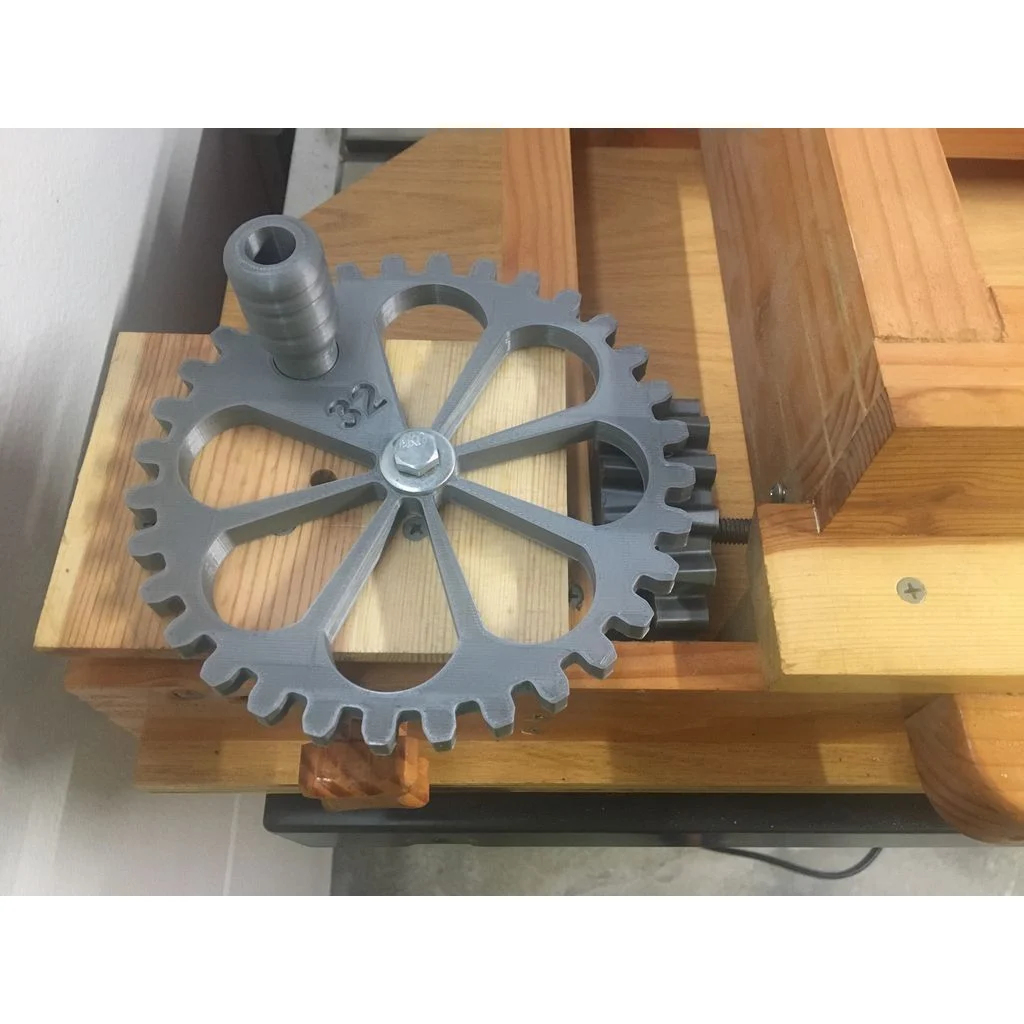

32歯のギアは、ジグの上面にあるハンドルと90度の角度で12/16のペアと組み合わせて使用されます。ハンドルはM5のボルトとナットで固定されています。ナイロン製のナットを使用するか、組み立て後にナットにスーパーグルーを塗ってボルトから外れないようにしてください。ハンドルはギアを中心に自由に回転するはずです(穴がボルトのねじ山よりわ

3D印刷の利点は、歯をより正確に位置付け、間隔を調整できることです。

未来の仕事
より大きなギアについては、4つの象限に印刷し、簡単に接着できるジョイントを考えていました。コメント欄でより大きなギアに興味がある方は教えてください。

--
