混音版与原版的差异

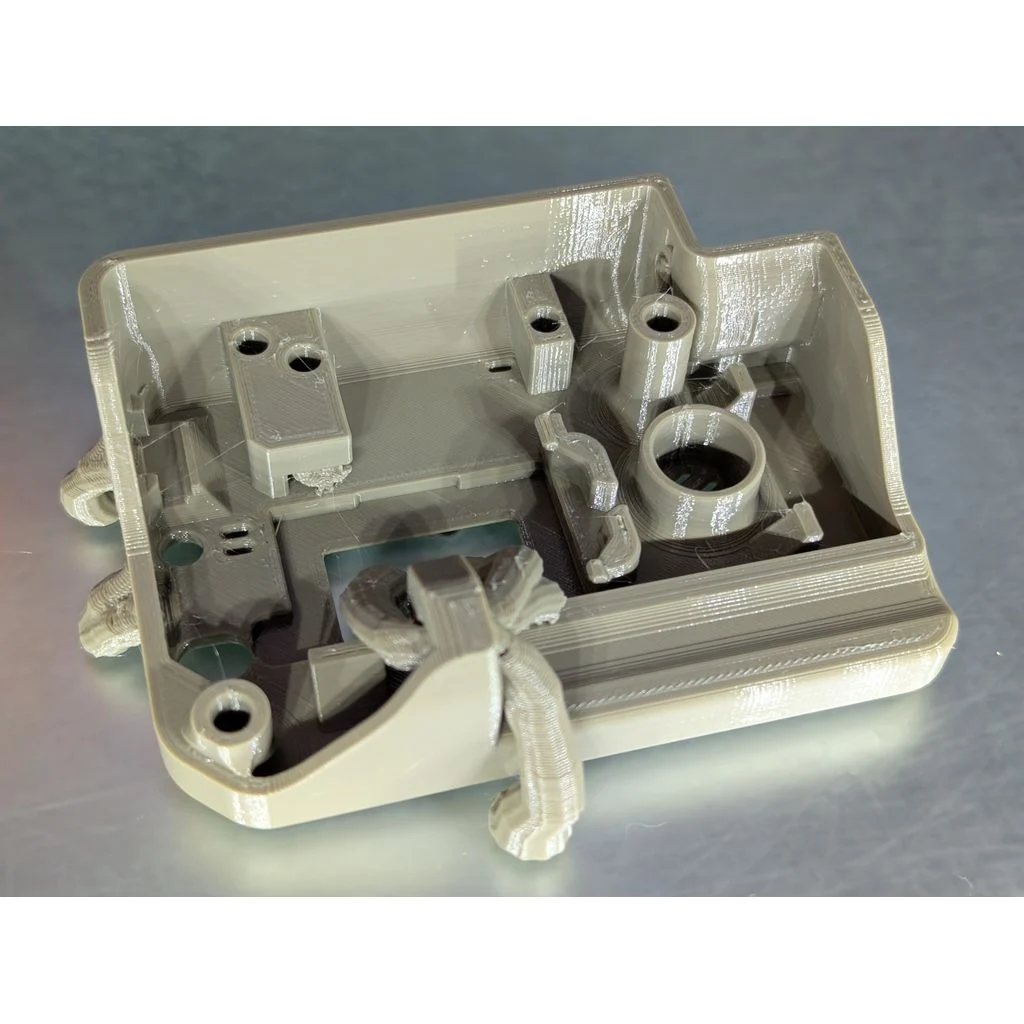

这是一款为Heltec LoRa32 V3开发板设计的定制化外壳3D模型。
原设计由 slabua 创作，而这次的混音版本则增添了几个重要的改进之处：

• 加大的 GPS 天线插槽以便安装一个更大的 GPS 天线。
• 重新安置的盖子安装件以便为无障碍的尾纤连接器提供安装空间。
• 添加了一个用于安装震动马达的切口区域。，并支持可选的触觉反馈功能集成。
• 集成式皮带夹式安装支架，这样可以更轻松地将设备固定在您的皮带或背带上。

打印建议：

• 使用自适应图层高度(最多 )0.2毫米最大化设置，以实现最佳表面质量和更快的打印速度。
• 推荐使用的树形支架用于干净、轻松地移除支撑结构。

组件：

1. 赫尔泰克 LoRa32 V3
2. NEO-6M GPS 模块 NEO6MV2
3. SMA 母头转 IPX UFL/IPX 延长线缆
4. GY-BME280(3.3伏)
5. 3.7V、974058型、3000毫安时的聚合物锂电池
6. EC11 旋转编码器
7. 迷你震动马达，直流电压3伏
8. 主动式蜂鸣器，工作电压3V
9. HY-4P(适用于 M5Stack CardKB 键盘)
10. 天线(就我而言，是433MHz的软天线)

布线：

编码器 A - Heltec 5
编码器 G - Heltec GND

编码器 B - Heltec 6
编码器 Sw1 - Heltec 7
编码器 Sw2 - Heltec 接地端

蜂鸣器(+) - Heltec 45型号
蜂鸣器(-) - Heltec GND 接地线

振动器(+) - Heltec 40型
维博罗(-) - 海尔泰克接地线

GPS 电源电压控制器 - Heltec 3V3
GPS接收器 - Heltec 48型号
GPS 发射器 - Heltec 47型号
GPS 接地线 - Heltec 接地线

BME280电源电压 - Heltec公司提供的3V3电压输出
BME280接地端 - Heltec接地端
BME280 SCL - Heltec 42
BME280 SDA - Heltec 41

HY-4P 黑色 - Heltec 接地线
HY-4P 红色版 - Heltec 3V3型号
HY-4P 黄色 - Heltec 41型号
HY-4P 白色款 - Heltec 42型号

可以使用2N2222型NPN三极管来启用或禁用GPS模块。在这种情况下，GPS连接需要进行如下修改：

GPS 电源电压控制器 - Heltec 3V3
GPS接收器 - Heltec 48型号
GPS 发射器 - Heltec 47型号
GPS 接地端 - 2N2222 C 型连接器
2N2222 B - 海尔泰克 46型
2N2222 E - Heltec 接地端子

组装五金件：

• 3颗M3x5毫米的螺丝用于固定机箱内部的模块。
• 2×2×8毫米自攻螺丝。
• 1 个 M3x15mm 螺丝用于皮带夹的。
• 1 颗 M3x8mm 螺丝并且1 个 M3x15mm 螺丝用于组装外壳。
• 6个M3x6mm热固性嵌件用于加固的螺纹安装点。
