Резюме.

Этот дизайн является частьюВещи для ЧПУ.

"Открытая лопатка упрощенная".

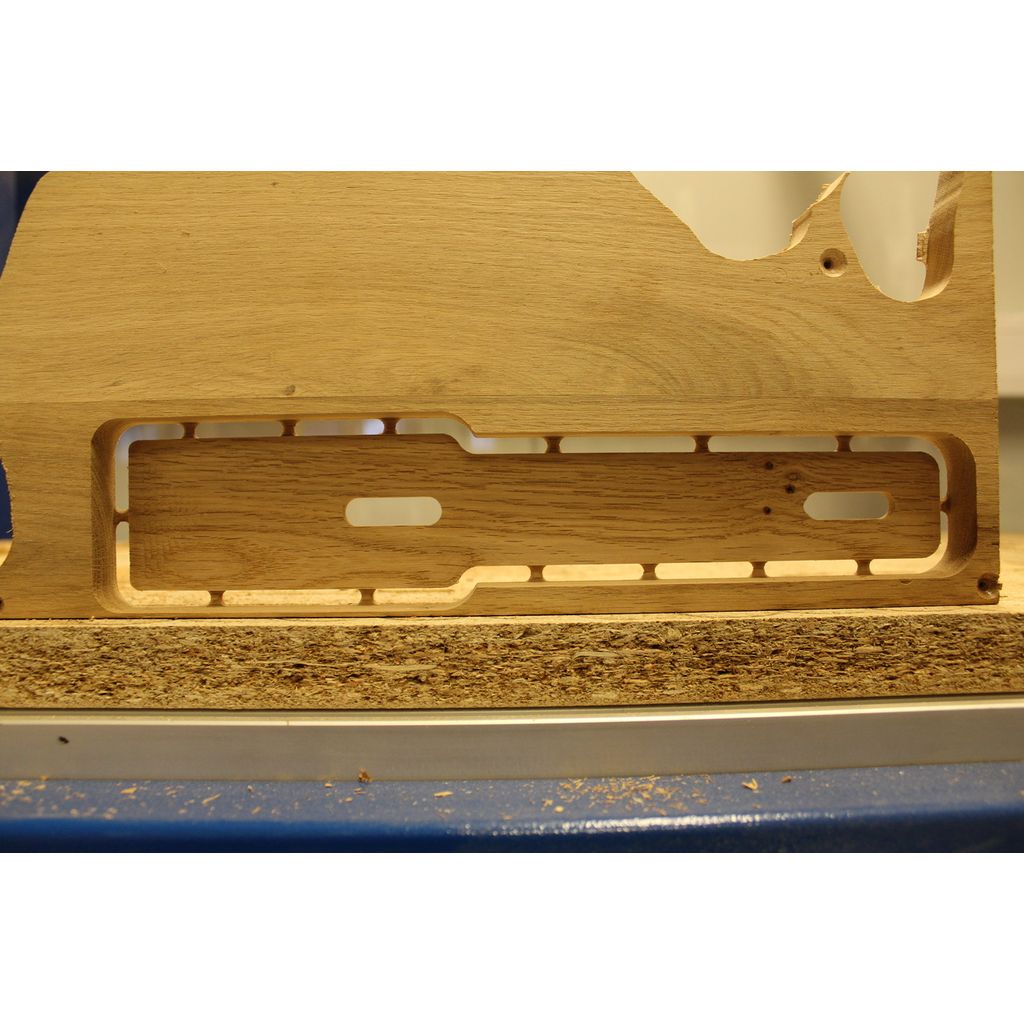

Это версия открытой панорамной лопатки с открытым исходным кодом.https://www.thingiverse.com/thing:5511001Оптимизирован для более простого фрезерного обработки на ЧПУ. Теперь его можно изготовить за один рабочий этап с использованием одного инструмента в формате 2,5D.
Это оптимизированная версия открыточного переворачивателя блинов.https://www.thingiverse.com/thing:5511001. Теперь его можно изготовить в один рабочий этап с использованием одного фрезера в режиме 2,5D.

Размеры / Abmaße
~300 мм х 55 мм х 6 мм

Режущий инструмент: 6 мм. Я использовал вариант с плоским носом, что привело к небольшим неровностям на поверхности 3D-детали, но их можно легко сгладить. Если вы хотите этого избежать, следует использовать инструмент с закруглённым носом.

Для пиломатериалов толщиной не менее 6 мм.
Для дерева толщиной не менее 6 мм.

Я использовал дубовые/буковые "прямоугольные рейки" размером 60x10x1000 мм, в которые помещаются 3 шпатели.

Обновление 1: Добавлены SVG и DXF для гидрорезки/лазерной резки.
Обновление 2: Добавлен файл и информация о использованной древесине.

Дизайн от Дирка Фейерабенда.

ПС. Для части CAM я использовал рабочую среду PATH в FreeCAD.
