Diseñando un teclado basado en Arduino UNO (Dimensiones 75x85x25mm)
No se requiere soldadura.

• FUNCIONES CLAVE
• • Mode 1

7/8/9/Retroceso
4/5/6/R (rotar)
1/2/3/Cambia al Modo 2
,/0/./Introducir

• • Mode 2

ESC/Ctrl+z (Deshacer)/Ctrl+y (Rehacer)/Eliminar
Espacio (Seleccionar)/p (Jalar)/f (Desplazar)/M (Mover)
l(Línea)/c(Círculo)/r(Rectángulo)/Cambiar al Modo 1
a(Arco)/Ctrl+c(Copiar)/Ctrl+v(Pegar)/Ctrl

• INSTRUCCIONES DE IMPRESIÓN

Para imprimir las teclas, use color1 (ROJO) hasta Z = 5 mm y cambie a color2 (VERDE).
Use color2 (VERDE) hasta Z = 6 mm y cambie a color3 (NEGRO).

Usé una boquilla de 0,4 mm para las teclas. Usa una más delgada, si es posible.

• INSTRUCCIONES DE MONTAJE
• • HARDWARE

Necesitas
1) Arduino UNO.
¡¡IMPORTANTE!! No funciona con clones de Arduino, que utilizan el chip CH340.
2) Teclado de matriz 4x4 delgado.
3) Punto de aguja masculino en ángulo (8 pines)

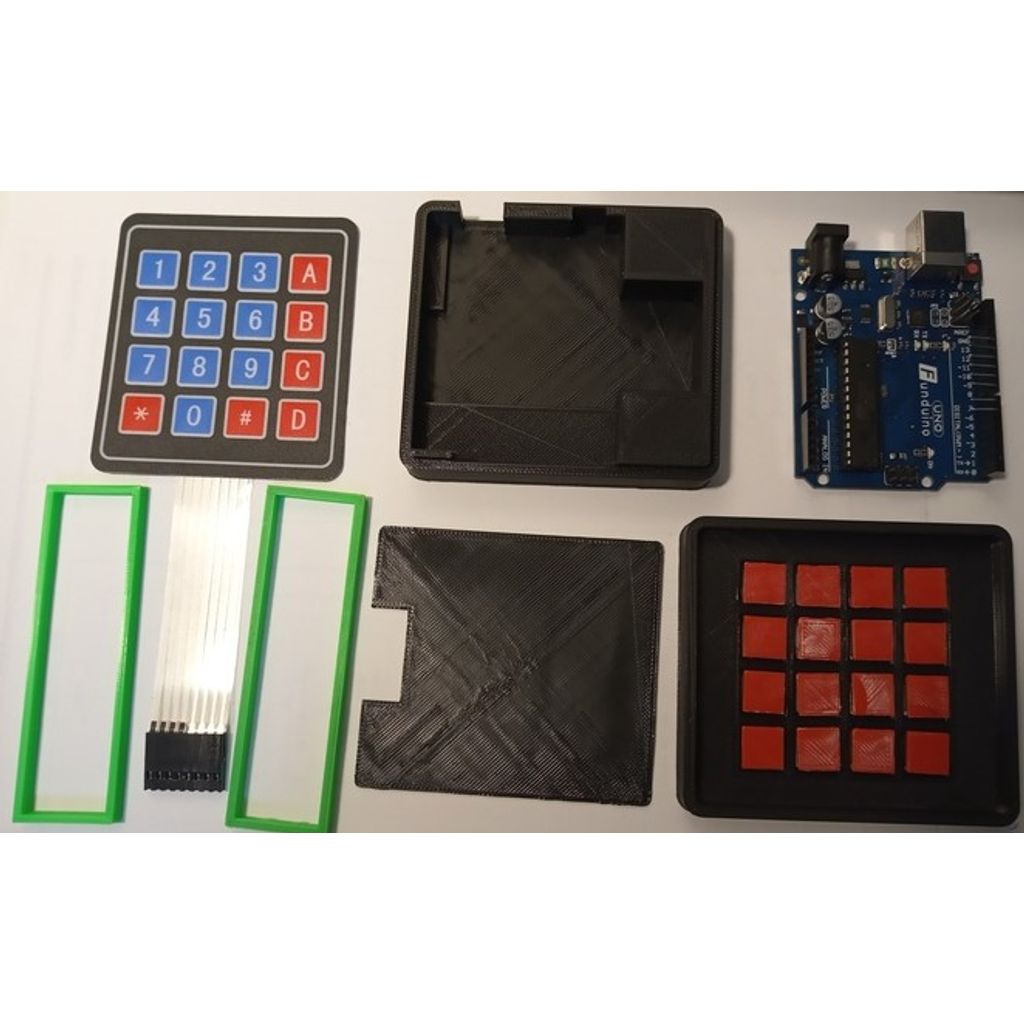

Use las fotos como guía.

Use ocho pines de un encabezado de pines angular masculino para la conexión, como se muestra (extraiga los pines del soporte de plástico).

Conectar a los pines 6, 7, 8, 9, 10, 11, 12, 13 en la placa Arduino.

Asegure el teclado usando los agarres, o retírelos y use un poco de pegamento.

• • SOFTWARE

Primero necesitas subir el código de Arduino (archivo adjunto).
Si quieres cambiar las funciones de los botones, usa los códigos que se encuentran aquí:

Luego necesitas reprogramar el chip Atmega8U2 en la placa Arduino UNO.
Las instrucciones se pueden encontrar aquí:
https://mitchtech.net/arduino-usb-hid-keyboard/

Creality.

Ender 3

No.

No.

0,15 mm

15%
