설명

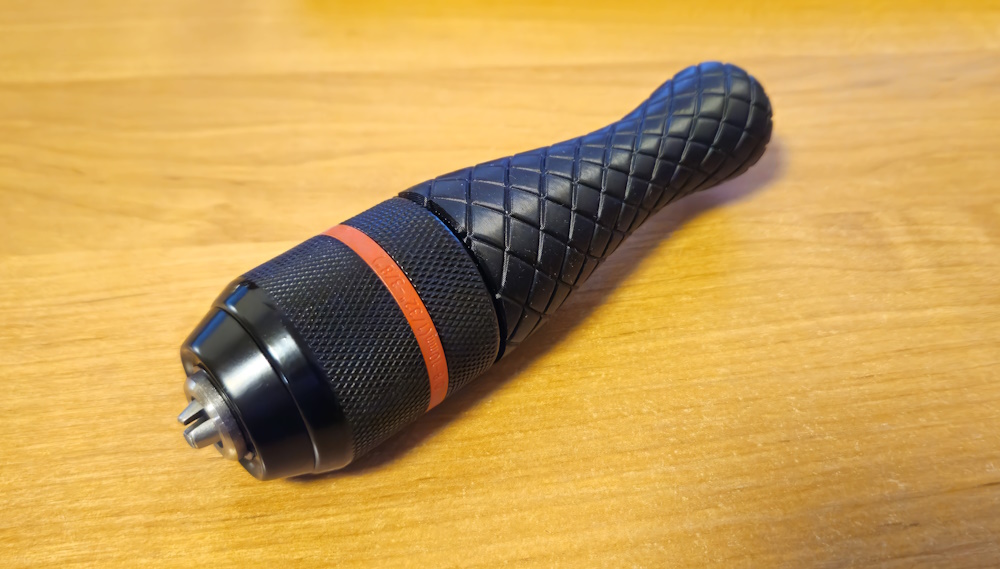

저는 알리엥스프레스의 특정 0.8-10mm 치크에 적합하도록 이 핸들을 디자인했습니다.https://www.aliexpress.com/item/1005006997808237.html헥스 어댑터를 사용하면, 인쇄물의 구멍을 청소하거나 부드러운 재료를 수동으로 드릴링하는 데 매우 편리하며, 제가 시도한 그 어떤 3D 프린트 채크보다 훨씬 잘 고정됩니다.

알리의 헥스 어댑터는 6.25mm 크기입니다. 이 치수는 매우 중요하며, 헥스가 핸들 내부에 잘 끼워져야 하기 때문에 그렇지 않으면 그 구멍이 마모될 수 있습니다. 프린터가 내부 구멍을 잘 조정되어 있다면 6.25mm 구멍은 괜찮겠지만, 저는 6.30mm와 6.35mm 구멍이 있는 버전도 포함시켰습니다.어떤 것을 사용해야 할지 모르는 경우에는 자재를 쓰지 않도록 적합성 테스트 조각들을 인쇄해 두는 것이 좋습니다.당신은 그것을 제거할 계획이 아닌 이상, 채크를 타이트하게 끼울 수 있을 정도로 구멍이 작아야 합니다.

저도 모형을 쉽게 리믹스할 수 있도록 CAD 파일(SolidWorks 2024와 STEP)을 추가했습니다. 구멍의 바닥 근처에 헥스 어댑터의 그루브와 매칭되는 작은 록 지오메트리가 있다는 점을 주의해 주세요.

만일 그 알리 링크가 작동을 중단하면, 이러한 키워드를 가진 다른 판매자들의 চুক을 찾으십시오: 스레드드 키리스 메탈 드릴 চুক 10mm. 참고를 위한 사진 첨부. 헥스 어댑터가 있는 10mm 버전을 선택하십시오.

인쇄 설정

PLA, PETG, ABS, 그 어떤 비유연한 재료도 사용할 수 있습니다.

0.2 mm 레이어 높이.

3개의 벽, 25% 이상의 채우기. 원하면 헥스 홀 주변에 더 많은 재료를 추가할 수 있습니다.

평평한 면에 인쇄하고, 헥스 홀 주변의 오목한 부분에 지원물을 추가하지만, 홀 자체 내부에는 추가하지 마세요.

현재 개정본은 A.2이며, 해당 부분에 새겨져 있습니다.
