Salut à tous,
C'est un renouvellement du panneau K40.
L'objectif est de changer le panneau original, en le remplaçant par un panneau en PMMA, obtenu par découpe laser.
J'ai joint le fichier vectoriel au format SVG, afin que vous puissiez facilement le modifier et le découper avec votre K40.
Le panneau conserve le panneau numérique original sur la carte nano, à l'exception du test de tir que j'ai déplacé, en soudant 2 câbles de la carte nano à un bouton dédié sur le panneau.
Il fournit également un espace pour placer un ampèremètre avec un montage standard sur panneau :

https://it.aliexpress.com/item/33039635263.html?spm=a2g0o.order_list.0.0.1ae33696jTmpy1&gatewayAdapt=glo2ita

et un thermomètre numérique.

https://amzn.to/41VDcEy

Des boutons pour la pompe à eau, l'extraction d'air, la puissance du laser, la lumière, la lumière supplémentaire et l'assistance à l'air, ainsi qu'un test laser dédié complètent la conception.

J'ai également peint, en masquant l'indicateur de puissance du laser et les fenêtres de lumière rouge, afin qu'ils soient transparents et non coupés.
Avec les fenêtres masquées, j'ai d'abord utilisé un apprêt, puis une peinture noire sur le dos du panneau, en gravant et en coupant du côté opposé (vous devrez peut-être retourner le design, sélectionner les éléments à graver ou à couper, etc.)
J'ai enfin obtenu un panneau noir lucide, avec des fenêtres et des étiquettes transparentes, prêt à être monté.

Les trous sont destinés aux interrupteurs de 16 mm.

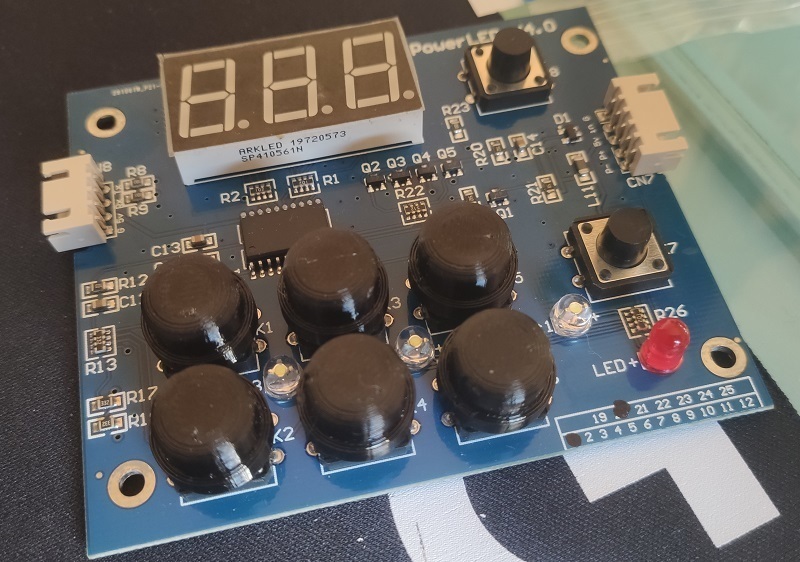

Les boutons pour le panneau numérique peuvent être fabriqués avec des capuchons en TPU à l'aide d'une imprimante 3D.
J'en ai fabriqué quelques-uns, à utiliser avec des séparateurs de 9 mm entre le panneau et la carte nano.

Ce travail est destiné à être un point de départ pour votre version personnelle du panneau.

Ajouté un support à placer sur le nano-board pour tenir la carte de relais 8, comme sur la photo jointe.

Platine de relais n° 8 :
https://s.click.aliexpress.com/e/_DBLygFx

switch :
https://s.click.aliexpress.com/e/_DEPwZBP

Article détaillé sur le blog :
https://targetfundiy.it/index.php/2023/03/09/k40-panel-rebuild/

Amusez-vous.

Sandro.
