スコーププローブ用のパラメトリックチップカバーのOpenSCAD実装です。これは通常、プローブと一緒に提供されるアクセサリーですが、これらは小さくて紛失しやすく、何よりも、私の経験では、プローブよりも大きな直径の部分があるため、狭いスペースではセットが少し大きくなりすぎることがあります(まさに、カバーを使用せざるを得ない場合です)。

2つのカバーモデル(金属先端の長袖とそうでないもの)のSTLファイルが含まれており、RigolのRP2200プローブ用です。スライスして印刷する準備ができていますが、自分で作る方法については、私のGitHubリポジトリで設計ファイルや詳細な情報をご覧いただけます。
https://github.com/nunojay/tronics3dpあなたのプリンターによっては、寸法を少し調整する必要があるかもしれません、これは非常に小さなモデルです。

ご希望の方は、他のサイズのSTLファイルを追加できます。どんなフィードバックでも喜んでお受けいたします。

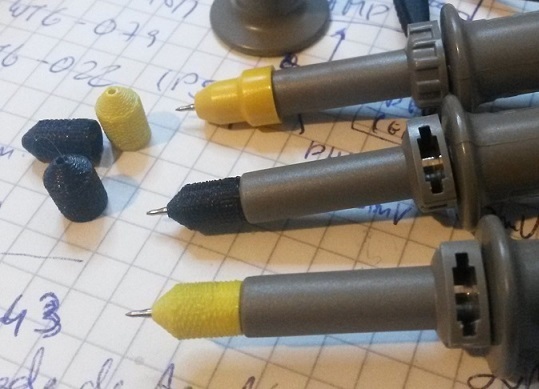

下の画像では、上部にオリジナルのカバーと、長い金属先端スリーブがないカバーがいくつか示されています。

お楽しみください :)



印刷設定

プリンターのブランド：クリエーリティ

プリンター:エンダー3プロ

ラフト：いや

サポート：いや

解決策：0.12

充填：0%

フィラメント：Tucab Fil3D PLA 4032D ブラック、イエロー


備考：

私はサポートなし、0.4 mmのノズル、「スパイラル」モードで印刷します。一部のスライサーでは、底部と上部の層数を0に設定すると効果的です。
印刷パラメータは、スライサー、プリンター、フィラメントによって大きく異なります。私のテストでは、Slic3r(Ultimakercura 4.6では長袖バージョンを正常にスライスできなかった)、Creality Ender 3 Pro、Tucab's Fil3D PLA 4032Dフィラメントを使用しました。

印刷後

初回使用前に、プローブの金属先端を外側からカバーの穴に挿入し、穴の開口を完成し、そして位置を合わせます。そうしないと、カバーが破裂する恐れがあります。また、プローブの金属先端がまっすぐであることを確認してください。それはカバーの穴と位置が合わせられなければなりません。
