Resumé

Supports pour capteurs de rupture de faisceau infrarouge.

Ces supports sont conçus pour fonctionner avec leAdafruit 2167Un capteur de rupture de faisceau de 3 mm ou leAdafruit 2168Un capteur de rupture de faisceau de 5 mm.

Le module à deux fils est la LED infrarouge et le module à trois fils est le capteur.

Les fils rouges se connectent à la tension de fonctionnement, soit 5V soit 3,3V.

Les fils noirs se connectent à la masse.

Le câble blanc se connecte au port d'entrée.

- Lorsque la poutre n'est pas cassée, le fil blanc sera à un niveau logique élevé. (proche de la tension de fonctionnement)

- Lorsque la poutre est cassée, le fil blanc sera à un niveau logique bas. (proche de la masse)

---

Les supports gauche et droit sont des images miroir l'un de l'autre.

Les modules LED et capteurs s'inséreront facilement dans l'un ou l'autre.

---

Cet ensemble particulier de supports a été conçu pour être utilisé dans un jeu de skeeball.

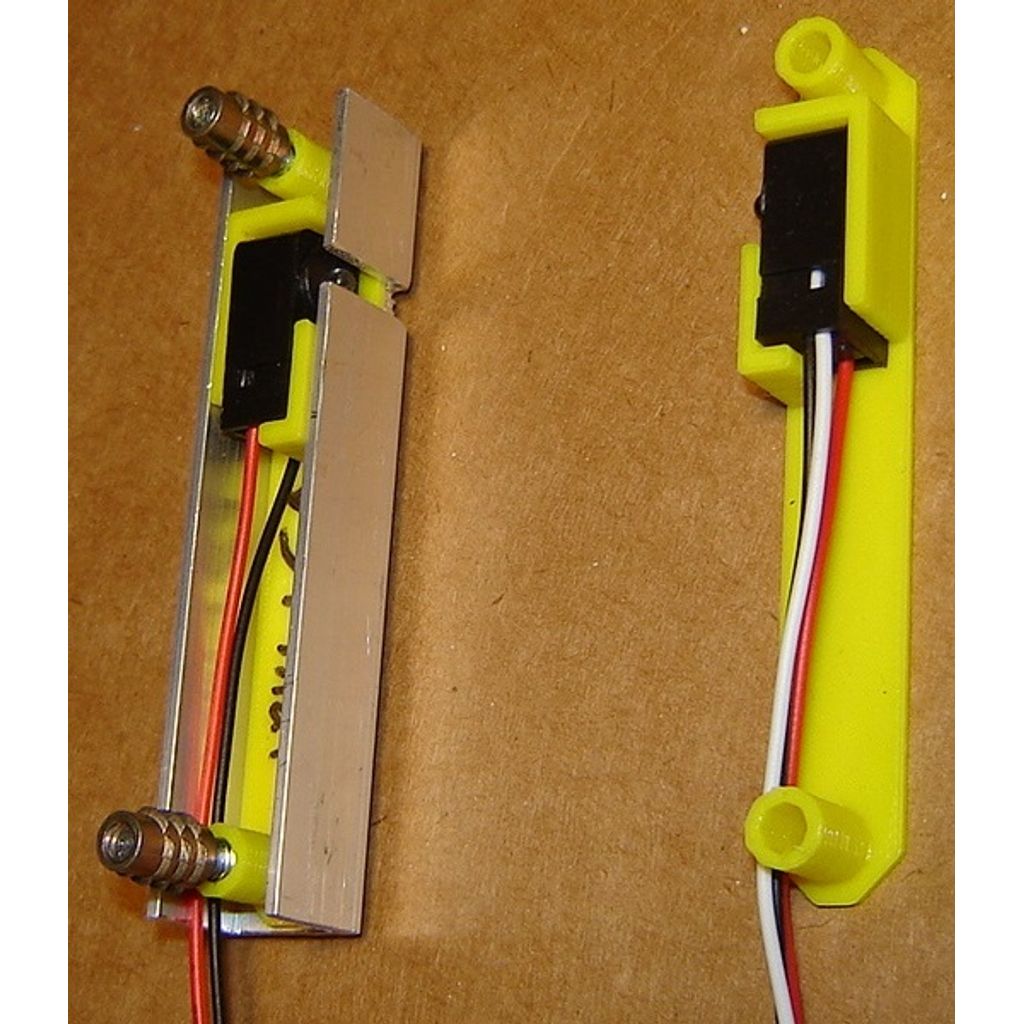

Vous pouvez protéger les capteurs et les fils des balles rebondissantes en utilisantAluminium pour chenille de 1/2" x 1/2".

- Les supports s'insèrent dans le C-channel.

- Monter à l'arrière du terrain de jeu.

- Positionnez-le de sorte que les supports soient parallèles et que le faisceau infrarouge passe par le centre du trou de la cible.

- Mettez le côté ouvert du "C" vers l'arrière du terrain de jeu.

- Coupez une encoche sur le côté de l'aluminium afin que la LED et le capteur puissent se voir mutuellement.

---

Pour faciliter l'entretien, je suggère d'utiliser des vis machine #8-32 x 1" etDes inserts filetés #8-32..

Les inserts filetés vous permettent d'enlever et de remplacer le support sans endommager les trous des vis.

Cela est particulièrement important si vous travaillez avec du panneau de fibres de densité moyenne, car les filets de vis décomposent très facilement le MDF en pâte.

---

Les fichiers SCAD sont inclus afin que vous puissiez facilement modifier les supports pour qu'ils fonctionnent avec votre projet.

Scott.
