Eggbot의 기능을 수동으로 제어하기 위한 키보드 하우징:

• 펜을 바꾸거나 등과 같은 이유로 인쇄를 일시 중단하려는 경우에는 이 버튼을 사용하세요.

그런 다음 Inkscape Eggbot 확장 프로그램에서 다시 시작하거나 Homing을 통해 중단할 수 있습니다.

• 펜을 들어올리거나 내려주세요.

그런 경우에는 더는 인크스케이프에서 제어할 필요가 없습니다....

• 모터 활성화/비활성화

그렇게 되어야 하는데, 아쉽게도 제 경우에는 안 되는 것 같아요. 어쩌면 다른 분들도 아이디어가 있을지도 모르겠네요 ;-)

추가 정보 06/22: 오류를 발견했습니다. 리셋 버튼 바로 아래에 있는 회로판에는 EN/GND 브리지가 있는데, 이를 제거해야 모터를 비활성화할 수 있습니다.

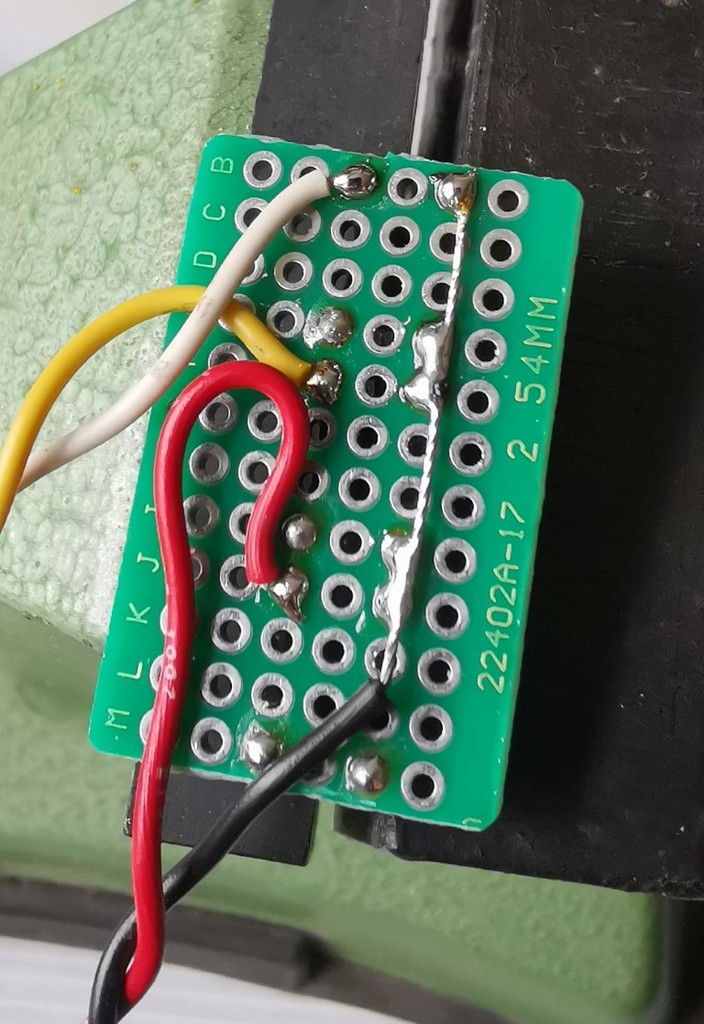

연결 배선은 사진에서 분명히 보이고 있습니다.

31x20 mm의 구멍이 있는 회로 기판과 세 개의 버튼이 필요합니다.

예를 들면, 6x6 mm 터치식 버튼 스위치, 4극 버튼 스위치 등이 있습니다.

버튼 지원은 Arduino를 위한 소프트웨어에서 활성화되어야 합니다.

아쉽게도 그렇지 않으면 작동하지 않습니다.

Eggduino.ino에서:

// 추가 기능 - 사용하려면 코멘트를 제거하세요 -------------------------------------------------------------------

#define prgButton 2 // PRG 버튼
#define penToggleButton 12 // 펜 올리기/내리기 버튼
#define motorsButton 4 // 모터 활성화 버튼

또는 Eggduinoslowservo_final.ino에서:

#ifdef BOARD_CNCSHIELD
.
.
버튼들 //
#define prgButton A0 // PRG 버튼(‘중단’)
#define penToggleButton A1 // 펜 올리기/내리기 버튼(‘Hold’)
#define motorsButton A2 // 모터 활성화 버튼(“재개”)
#endif


---------------------------------------------------------------------------------------------------------------

Eggbot의 기능을 수동으로 제어하는 데 사용되는 주요 하우징:

• 펜을 바꾸기 등을 위해 인쇄를 일시 중단하세요.

그런 다음 Inkscape Eggbot 확장 프로그램에서 다시 시작하거나 홈링으로 중단할 수 있습니다.

• 펜을 올리거나 내려주세요.

더는 인크스케이프에서 그것을 제어할 필요가 없습니다...

• 모터 활성화/비활성화

그렇게 의도된 것인데, 아쉽게도 저에게는 안 되는 것 같아요. 어쩌면 다른 분들은 아이디어가 있을지도 모르겠네요 ;-)

추가 정보 06/22: 오류 발견, 리셋 버튼 바로 아래에 있는 회로 보드에 (EN/GND) 브리지가 있는데, 그것을 제거해야 모터를 비활성화할 수 있습니다.

연결 할당은 사진에서 볼 수 있습니다.

31x20 mm의 브레드보드와 세 개의 버튼이 필요합니다.

예: 6x6 mm 감각형 푸시버튼 스위치, 4핀 푸시버튼 스위치.

버튼 지원은 Arduino를 위한 소프트웨어에서 활성화되어야 합니다.

그렇지 않으면 그것은 작동하지 않습니다.

분야: 로보틱스
