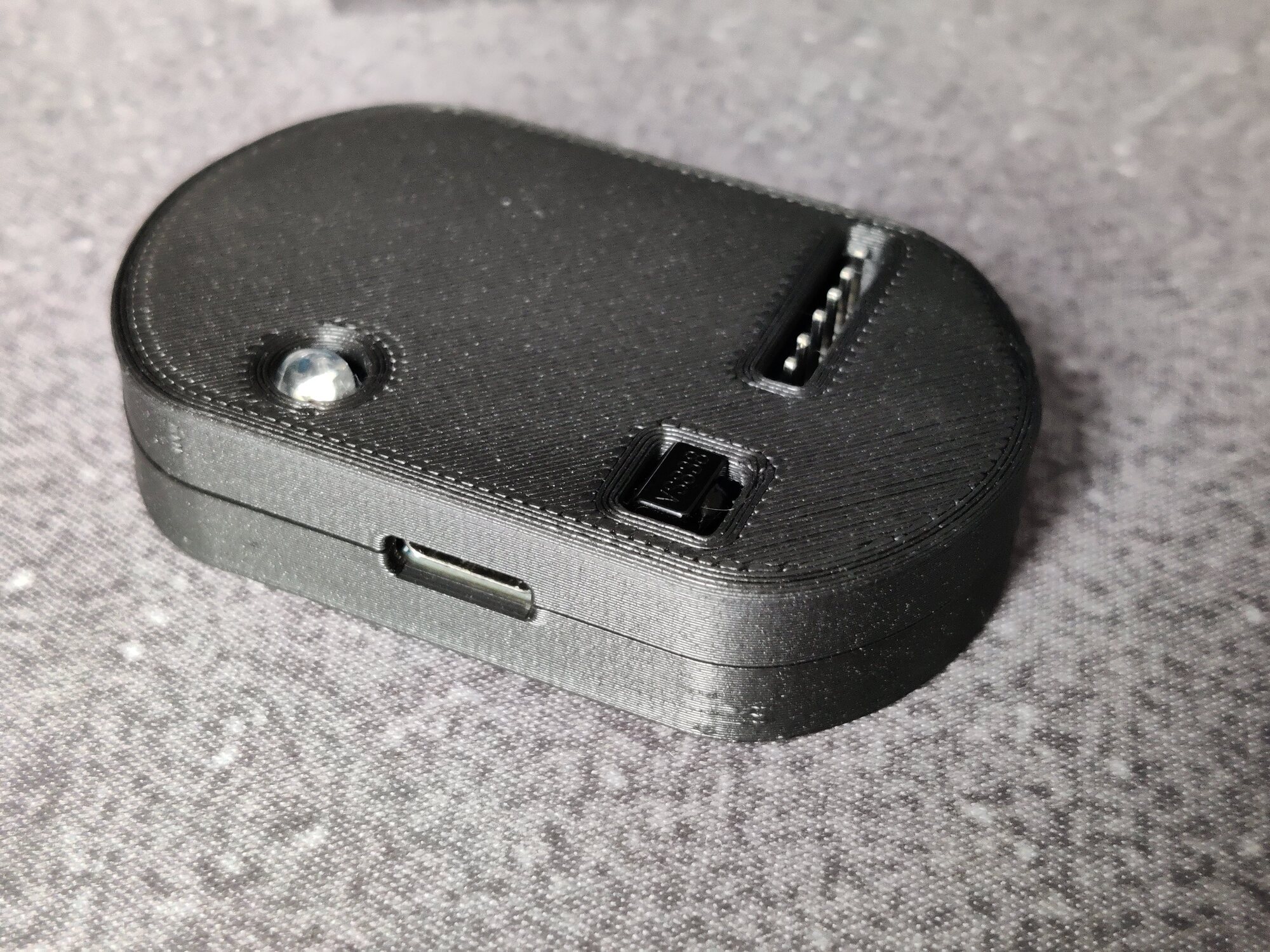

これは、AliExpressで購入したESP8266 IRトランスミッターとレシーバー回路(ESP_IR_TR_WIFI)用に設計されたシンプルなケースです。

私はM3x5x4ネジ式のヒートインサートとM3x10カウンターシンクネジを受け入れるケースを設計しました。

USBは電源供給のためだけのものです。ESPはピンヘッダーを経由してプログラムしなければなりません。

ケーストップの2つのバージョンを含めました。1つはピンヘッダーを露出させるもの、もう1つはそうしないものです。

私はこのデバイスにオープンソースのTasmotaファームウェア(tasmota-ir)をフラッシュしました。

GPIO4はIRsendです

GPIO14はIRrecvです
