13APR2023 - Aktualisiert mit neuen Steckverbindern mit einer besseren Toleranz, um das Entfernen und Neukonfigurieren der Setups zu erleichtern. Die erste Reihe von Steckverbindern hatte sehr enge Toleranzen und es war praktisch unmöglich, sie zu entfernen, ohne die Trennwände zu beschädigen.

07APR2023 - 3 neue Verbinder hinzugefügt, um den verlorenen Platz zu minimieren.

1. T-Verbinder
2. Durchgehender Verbinder
3. Eckverbinder

Dies ist ein Remix eines modularen Schubfach-Teilers, den ich auf Cults3d gesehen habe.

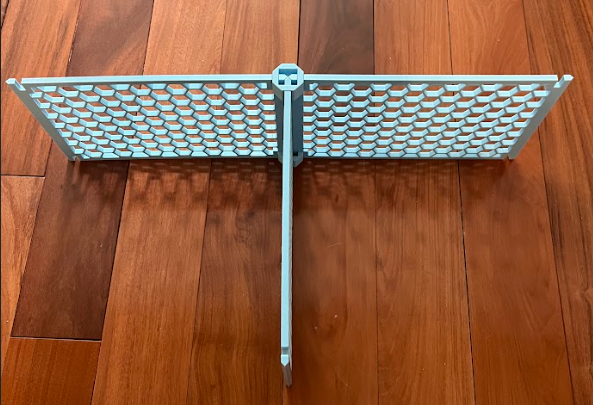

Dieser Schubfach-Organizer ist modular aufgebaut, so dass Sie ihn drucken können, um ihn an Ihre Schubfachgrößen und -höhen anzupassen. Die Standardgröße des Trennwalls beträgt: 225 mm Länge x 139 mm Tiefe x 5 mm Höhe. Er wird mit einem 4-Wege-Verbinder geliefert, damit die Menschen ihre Schubfächer nach Bedarf aufteilen können.

Du kannst das mit 0,3 mm Schichtdicke drucken, es wird viel schneller gehen und die Arbeit trotzdem erledigen. Ich habe angefangen, sie in 0,2 mm zu drucken, habe es aber auf 0,3 geändert, um die Zeit pro Druck um 2 Stunden zu verkürzen.

Ich habe auch die Fusion 360-Datei mit eingeschlossen, mit der Sie die Länge und Tiefe nach Bedarf anpassen können. Ich habe keine Möglichkeit gefunden, die Wabenstruktur zu parametrisieren. Wenn Sie die Länge und Tiefe anpassen, müssen Sie die letzten beiden Extrusionen löschen und sie erneut durchführen:

1. Unter "Skizzen" klicke auf "Klicke hier, um zu extrudieren".
   1. Heben Sie die Gitteroberfläche innerhalb der Wandseiten hervor.
   2. Extrudieren -10mm
2. Klicke auf die Oberseite deines frisch extrudierten Mesh.
   1. Klicke zum zweiten Mal auf "Extrudieren" und dann auf die Oberseite der Außenwand, um bis zur Oberseite davon zu schneiden.
3. Du hast das Modell nun modifiziert, um deinen Wandgrößen zu entsprechen.

Wenn jemand eine bessere Methode hat, um Parametrisierungen für das Mesh durchzuführen, habe ich gegoogelt und bin relativ neu bei Fusion 360, also habe ich das Beste, was ich konnte, über Youtube gelernt, aber ich würde gerne den richtigen Weg zum Parametrisieren lernen, damit die Extrusionen auch ordnungsgemäß funktionieren.
