これは、総合的なソケットオーガナイザートレイを作成するためのメガプロジェクトの一環です。この印刷物の詳細は次のとおりです。

メーカー: Craftsman
ドライブサイズ 3/8インチ
サイズ単位：SAE

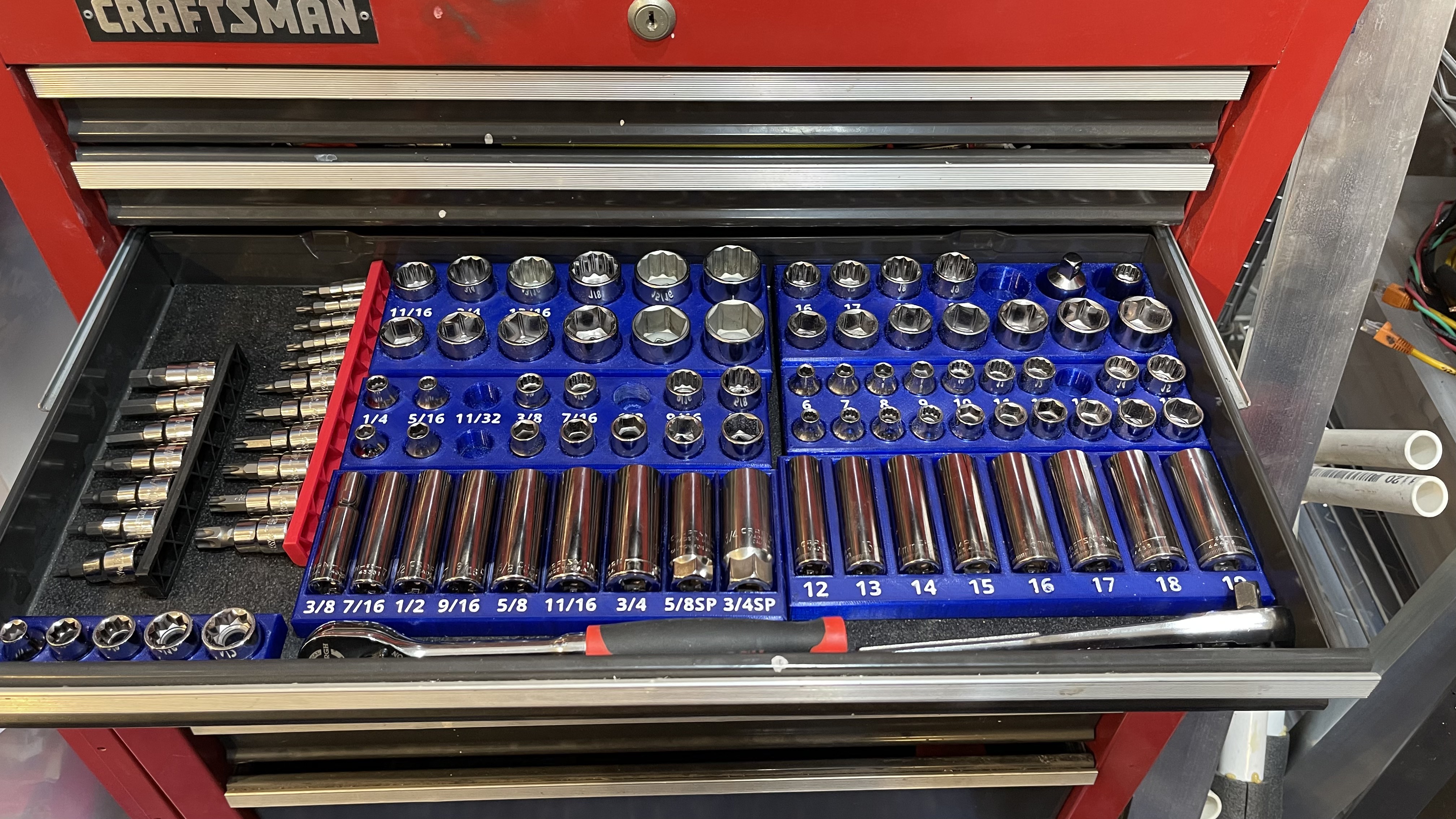

このグループには、クラフツマンが製造した数少ない8ポイントソケット用の小さなトレイと、2つのSAEスパークプラグソケットサイズを含む小さなSAEディープソケットセット用のレイアウトトレイがあります。

レイアウトの種類に関する記号：

FW = 固定幅(トレイセグメントを垂直に配置)
VW = 変数幅(トレイセグメントを横に配置)
NL = レターリングなし
WL = レタリング付き
SP = スパークプラグのゴム被覆ソケットサイズが含まれています

OnShape CADはこちらです：https://cad.onshape.com/documents/2bbe0c163ddc347efd6b4d3f/w/eae67d546012922cc1ffda76/e/4837165c753cd6d330c36ea1

このOnShapeプロジェクトは、このグループの印刷物に含まれるすべてのソケットトレイを定義するために使用されています。上記のリンクは、この印刷物に含まれる具体的なメーカー/ドライブ/ユニットを示すものではない場合があります。プロジェクトを探索すると、フォルダ構造が明らかになるでしょう。

多くのFeatureScriptがソケットセットやレイアウトを定義するために使用され、ほとんどすべてのレイアウトのサイズ/スペーシング計算を自動化します。

フィラメント：PETG(Prusament PETG ウルトラマリン ブルー)

層の高さ：最初は0.25、それ以降は0.30です

充填：15%
