C'est un ensemble de Spirograph simple et facile à imprimer.

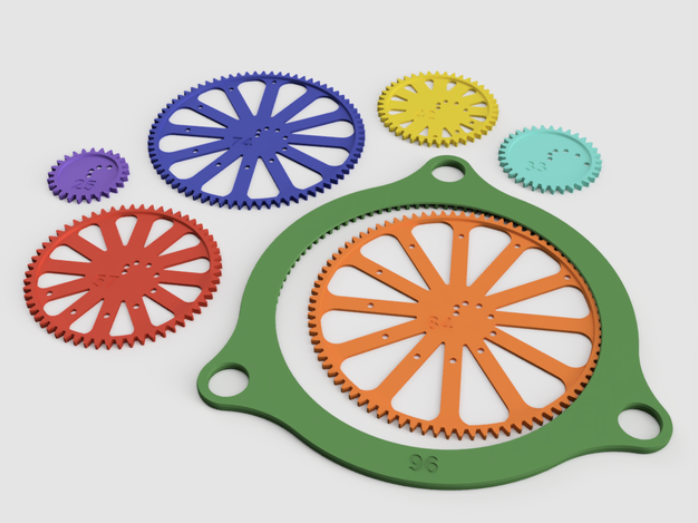

L'ensemble comprend une bague (96) et plusieurs engrenages (84, 74, 57, 42, 33, 25) avec des trous à des intervalles de 5 mm de diamètre. (Les chiffres entre parenthèses et sur les engrenages indiquent le nombre de dents que les engrenages ont.)

Les engrenages ont été fabriqués dans Fusion360 avec le générateur d'engrenages intégré avec les paramètres suivants : Métrique, angle de pression 20°, module 1 mm, jeu de 0,4 mm, pas de rayon de fillet de racine, épaisseur 2 mm.

Les petits trous ont un diamètre de 2 mm et l'épaisseur du matériau autour d'eux est de 1 mm. Ces paramètres fonctionnent bien pour insérer un stylo à bille dans les trous de manière ajustée.

Les rapports de vitesse ont été choisis avec l'aide de ce site :https://seedcode.com/SpirographN/sgn.html

N'hésitez pas à imprimer et à vendre ceci si vous le souhaitez, aucun crédit n'est nécessaire car n'importe qui avec un programme de CAO pourrait le créer.

Notes d'impression :

Imprimez l'anneau avec le numéro orienté vers le bas, et les engrenages avec les numéros orientés vers le haut. Il devrait automatiquement être orienté correctement.

Une hauteur de couche de 0,20 mm est recommandée.
