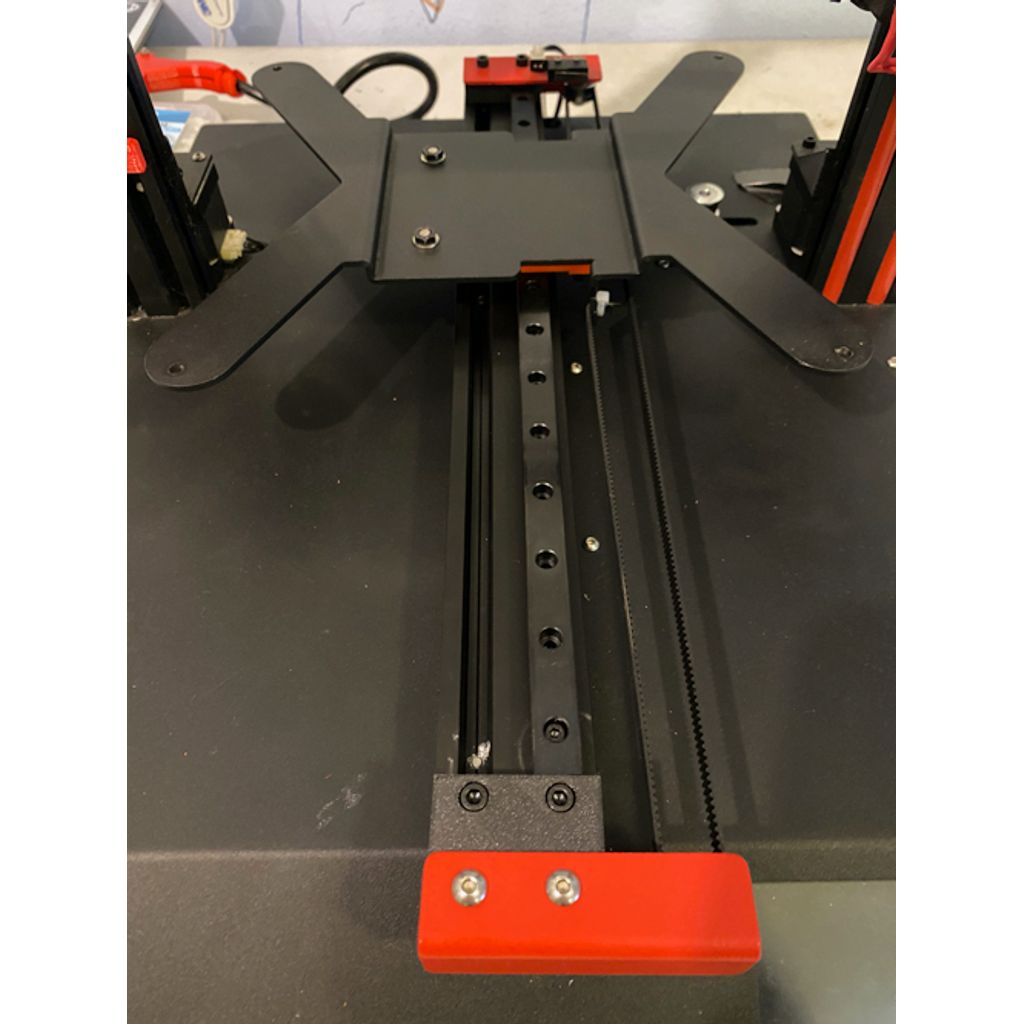

Dieser Mod ermöglicht die Installation einer Linearführung auf der Y-Achse, wodurch die Radlager ersetzt und die Druckqualität deutlich verbessert wird. Außerdem, wenn Sie einen Extruder installiert haben, der Ihre Düse nach vorne verschoben hat, wie in meinem Fall, wo ich den Mellow-Mod verwende, gewinnen Sie diesen Druckraum auf dem Bett zurück.

Beachte, dass deine originale Zahnriemen möglicherweise nicht die erforderliche Länge in diesem Modell bietet. Wenn du bei der Originalversion bleibst, empfehle ich dir, einen kompatiblen längeren Riemen zur Verfügung zu haben. Ich verwende einen GT2 von 6 mm mit besseren Leistungen als der serienmäßige.

WICHTIG: Beim Einbau der Linearführung geht unvermeidbar Druckhöhe verloren. Ich habe diesen Unterschied so weit wie möglich minimiert, was zu einer Differenz von 9 mm führte.

Für die Installation benötigst du:

• Linienführung mit 350mm-Patin MGN12H
• 2x Schrauben M4x20
• 2x Muttern M4
• 2x Schrauben M4x12
• 2x M4-T-Nieten für Profil
• 2x Schrauben M5x30
• 2x Muttern M5
• 4x Schrauben M3x8 + 4x Muttern T für M3-Profil

Schritte, die zu befolgen sind:
1) Drucke die angegebenen STL-Teile mit PETG oder ABS mit mindestens 30% Füllung. Von 4040_MGN_tool benötigst du 2, und es ist nicht notwendig, dass sie PETG sind oder 30% haben. Sie werden für die Montage verwendet und sonst nichts.
2) Demontiere das Bett, das Endschalter Y, die Riemenscheibe und die roten Anschläge an den Enden der Y-Achse.
3) Ersetze die M5-Schrauben der Hilfslager der Riemenscheibe durch M5x30-Schrauben, setze die Lager hinein und schraube eine Mutter auf jedes Lager, um das Lager oben zu befestigen. Schraube die Schrauben wieder bis zum Ende fest.
4) Heben Sie das Zahnrad der Motorriemen Y an, bis es mit der neuen Position der Hilfslager ausgerichtet ist.
5) Setzen Sie den hinteren Hebel so ein, dass die Löcher mit denen der hinteren Platte übereinstimmen, positionieren Sie die hintere Platte mit dem Endstopp über dem Hebel und schrauben Sie sie mit den Schrauben M4x20 in ihre Position.
6) Installiere die 4 Schrauben M3x8 in der Linearführung, zwei an den Enden und zwei verteilt über die Führung, mit den T-Nüssen, und platziere die Führung auf dem rechten Schlitz des Profils, indem du von vorne auf den Drucker schaust und mit dem hinteren Heber anstößt.
7) Verwenden Sie die Teile 4040_MGN_tool, um die Ausrichtung der Führung sicherzustellen. Dies ist äußerst wichtig, da es sonst nicht ordnungsgemäß funktionieren wird. Nach der Ausrichtung ziehen Sie zuerst die M3-Schrauben an den Enden und dann die in der Mitte an.
8) Installiere die M4-Muttern an der vorderen Aufziehvorrichtung an der dafür vorgesehenen Stelle, setze den vorderen Metallstopper auf das Teil und schraube das Ganze mit denselben M4-Schrauben, die du bereits hattest, zusammen. Danach setze die M4x12-Schrauben in die ausgesparten Löcher desselben Teils ein und ziehe die M4-T-Nuten nur leicht an.
9) Führen Sie die vorherige Einheit auf der Seite der M4-Muttern in das Profil ein, bis sie an der Führung anschlägt, und ziehen Sie die M4-Schrauben so fest, dass die Einheit gut befestigt ist.
10) Installiere den Riemen wieder und fertig!! In meinem Fall habe ich die Gelegenheit genutzt, einen neuen GT2-Riemen zu installieren. Ich weiß nicht, ob der Originalriemen lang genug ist.

Fertig!! Stelle das Bett wieder auf und gleiche es erneut aus!!
