まとめ
一般的な住宅用電気箱の電気パネルラッチの交換。オリジナルの部品にはEATON/Cutter/Hammerという文字が記されており、BRRLと呼ばれることもあります。

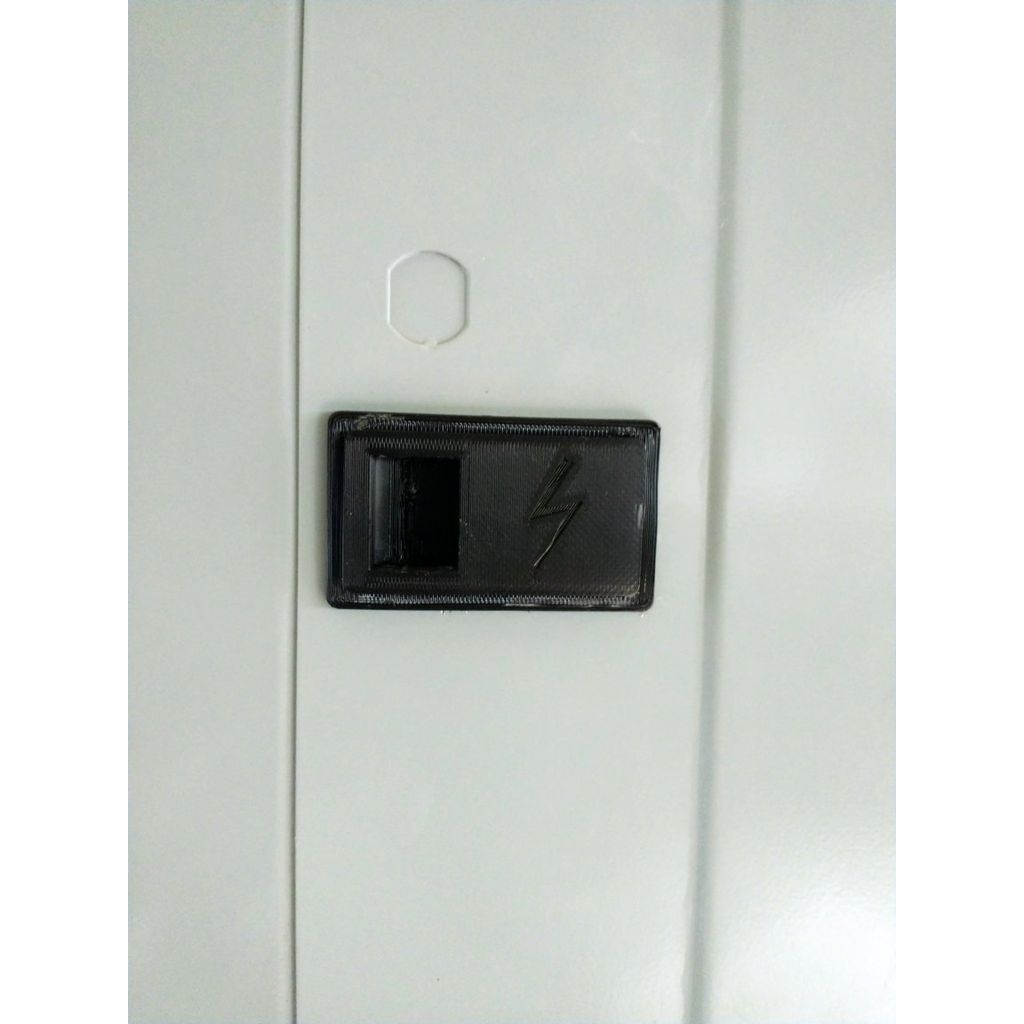

オリジナルが壊れたので、電気パネルのドアに取り付けられる代替品を作りました。そしてうまく機能しています。ただし、この代替品には柔軟な「スプリングのような」プラスチック素材が含まれていませんが、これはPLA/ABSでは再現しにくい素材です。それでも、代替品の「同等」の静的部分はうまく機能しているようです。
印刷設定
プリンターのブランド：
クリエーリティ
プリンター:
エンダー3
ラフト：
いや
サポート：
はい
解決策：
0.20
充填：
30
備考：
ラッチの背面にはストッパー/ピン要素があります(latch-pin.stl)。このピンは、メインラッチ部の水平層で印刷したときに非常に簡単に外れてしまいます。このピンをもう少し強固にするために、ピンとラッチを分離し、ピンがラッチ部に差し込まれたときに層が垂直になるように、整列した直線的なインフィルでピンを側面に印刷しました。ピンがなくても
标签
模型来源
原设计地址: 点击查看
CC BY
