İşaret Parmak Vidası.

Küçük bir cıvata ya da somunu başparmak vidasına dönüştürmek için bir ihtiyacım vardı. Çözümüm, cıvatanın ya da somunun başına takılan küçük bir kapağan yapmak oldu. Bu kapak, cıvata ya da somunu parmakla sıkma imkanı sunan yuvarlak bir tırtıklı kenar sa

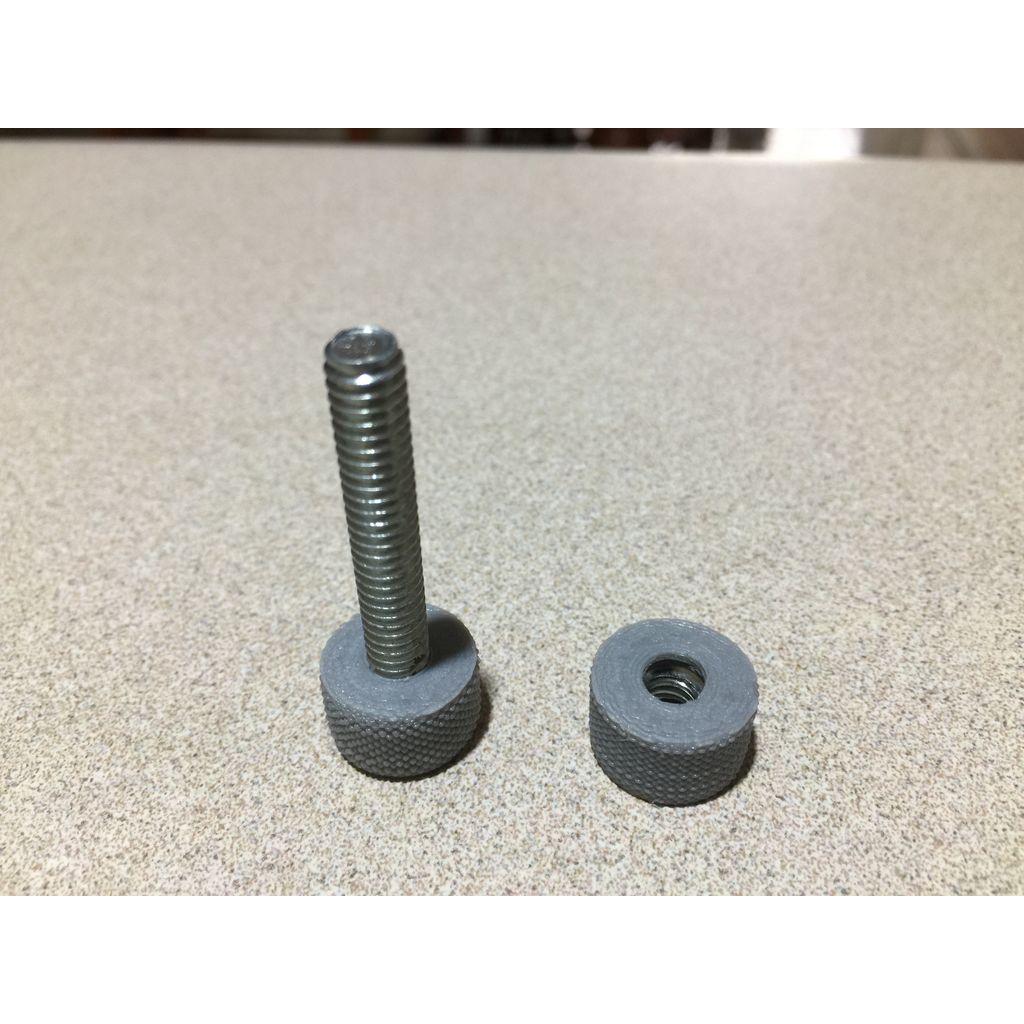

Kapak, somunun veya cıvata başlığının üzerine kolayca takılır ve böylece iş parmağıyla sıkılmak istenen vida için tırtıklı bir düğme oluşturur.

Thingiverse'da aubenc tarafından oluşturulan Knurled Surface Library v2'ye ihtiyaç duyacaksınız.
Aubenc tarafından Knurled Surface Library v2 - Thingiverse
https://www.thingiverse.com› şey: 32122

Ayrıca basit altıgenler oluşturmak için kodu sağlayan YouTube'dan Chris Bate'e teşekkür ediyorum.

Örnek STL dosyası 1/4-20 somun veya cıvata içindir.
Bolt işaretinin OD'si 6,5 mm'dir.
Çivinin/vidanın başından başına olan uzaklık düzden düze 11,1 mm'dir.
Şapkanın tabanında bir 2 mm'lik bir patron var.

Ayrıca, kapağı herhangi bir boyuta uyarlamak için scad dosyası da dahildir.

// +++ Tanımlanabilir Değişkenler: +++
// Varsayılan değerler, 16 mm çapında ve 10 mm uzunluğunda bir 1/4-20 somun için bir kapağan oluşturur. Kapağanın altında 2 mm kalınlığında bir taban bulunmaktadır.

Knob_od = 16; // düğmenin toplam çapı.
knob_lg = 10; // düğmenin toplam uzunluğu.
nut_wd = 11.2; // Somunun düzden düze kadar genişliği (ölçülen değere 0,1 ekleyin)
Bolt_dia = 6.6; // Bolt dişi dış çapı (ölçülen değere 0,1 ekleyin)
nut_land = 2; // Somun ile dış arasındaki genişlik (kabın altındaki patron eti)

Anycubic.

Kossel.

Fark etmez.

Hayır.

// +++ Tanımlanabilir Değişkenler: +++
// Varsayılan değerler, 16 mm çapında ve 10 mm uzunluğunda bir 1/4-20 somun için bir kapağan oluşturur. Kapağanın altında 2 mm kalınlığında bir taban bulunmaktadır.

Knob_od = 16; // düğmenin toplam çapı.
knob_lg = 10; // düğmenin toplam uzunluğu.
nut_wd = 11.2; // Somunun düzden düze kadar genişliği (ölçülen değere 0,1 ekleyin)
Bolt_dia = 6.6; // Bolt dişi dış çapı (ölçülen değere 0,1 ekleyin)
nut_land = 2; // Somun ile dış arasındaki genişlik (kabın altındaki patron eti)
