Aquí hay un proyecto de fin de semana elegante con esta hebilla de cinturón LED impresa en 3D, alimentada por la plataforma de electrónica portátil GEMMA de Adafruit.

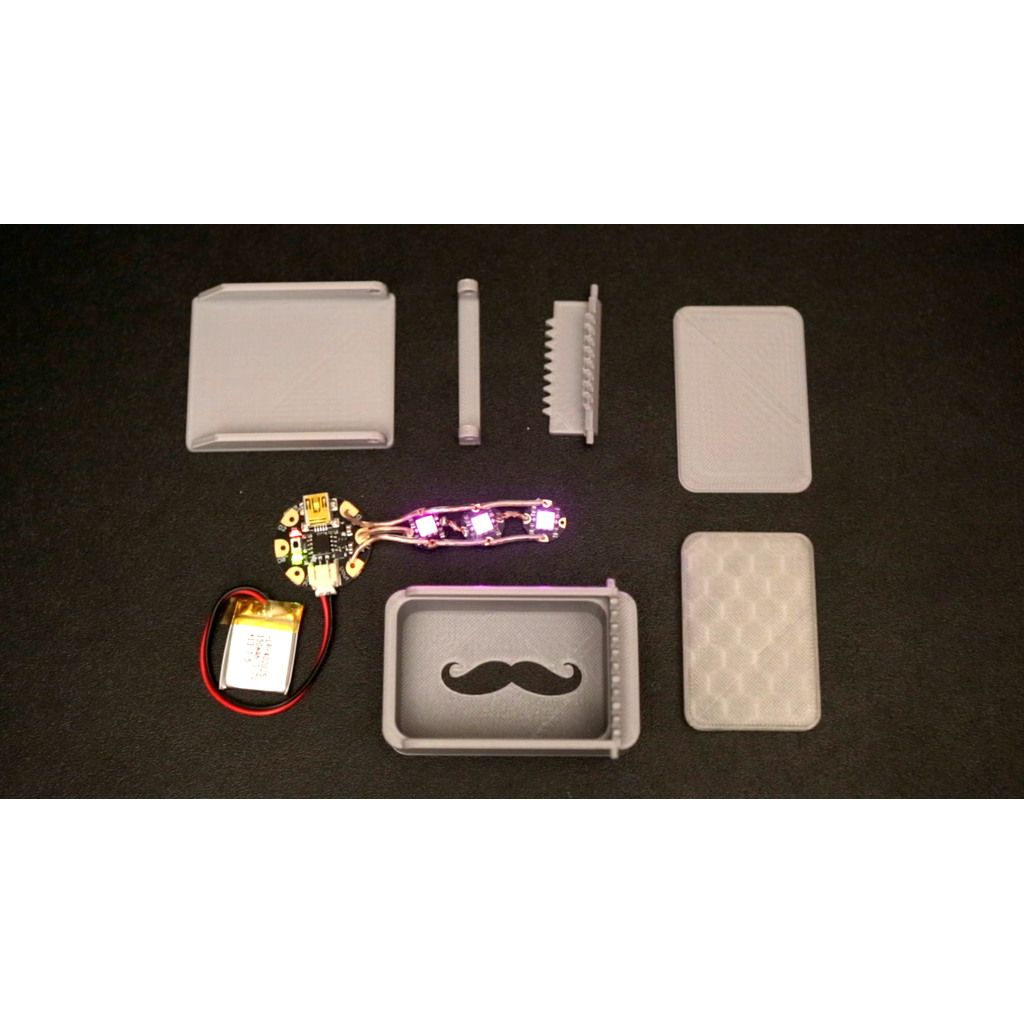

Esta increíble hebilla LED es un diseño de 6 piezas que utiliza GEMMA y tres NeoPixels para iluminar la cubierta impresa en 3D. Puedes obtener los archivos de Thingiverse.

Imprime estas piezas en 3D en el ABS de color que elijas.

El circuito completo cabe fácilmente dentro de la cubierta de la hebilla y utiliza una pequeña batería LiPo que dura más de 8 horas. Deberías usar PLA transparente para el desactivador. La pequeña cubierta de la tapa se encaja fácilmente y las bisagras de la hebilla se enganchan a tu cinturón para un fácil acceso y un ajuste seguro.

Puedes seguir nuestra guía completa para este proyecto en el sistema de aprendizaje de Adafruit.

¿Qué increíble diseño de hebilla se te ocurrirá? Comparte tu proyecto y cuéntanos usando el hashtag LEDBUCKLE y suscríbete para más proyectos eléctricos portátiles de Adafruit.

Puedes hacer tu propio diseño copiando y modificando nuestro modelo de hebilla.Tinerkcad..

Cada parte debe imprimirse utilizando un 20% de relleno para reducir cualquier problema de rotura. Establezca el número de carcasas en "2" para que las piezas sean duraderas. Intente imprimir cada pieza por separado para lograr la mejor calidad.

Necesitarás imprimir el bloque difusor en filamento PLA transparente. El bloque difusor puede ser difícil de extraer de tu plataforma de construcción, así que intenta usar cinta de pintor azul.

El pestillo de la base y la cubierta de la hebilla necesitan imprimirse con material de soporte. Estas piezas tienen pines que sobresalen que encajarán en la parte inferior y la base. No necesitas imprimir con una balsa.

Todo el trabajo de impresión debería tardar alrededor de 2-3 horas.
