Diseñé esto después de verLo que requiere cortar la carcasa del controlador y hacer daño irreversible. Mi controlador tiene casi una década de antigüedad y realmente no quiero dañarlo, ya que todavía funciona perfectamente bien.

Así que hice esto para reemplazar el horrible D-pad giratorio de stock por 4 botones individuales. Mantener la carcasa intacta requirió el uso de 10 piezas impresas en 3D, pero el resultado vale la pena, ya que no estoy destruyendo hardware antiguo.

IMPORTANTE: imprime con una resolución de 0,15 mm con una boquilla de 0,4 mm y establece el relleno al 100% para todas las piezas excepto DpadGuide, que puede ser del 25% o inferior.

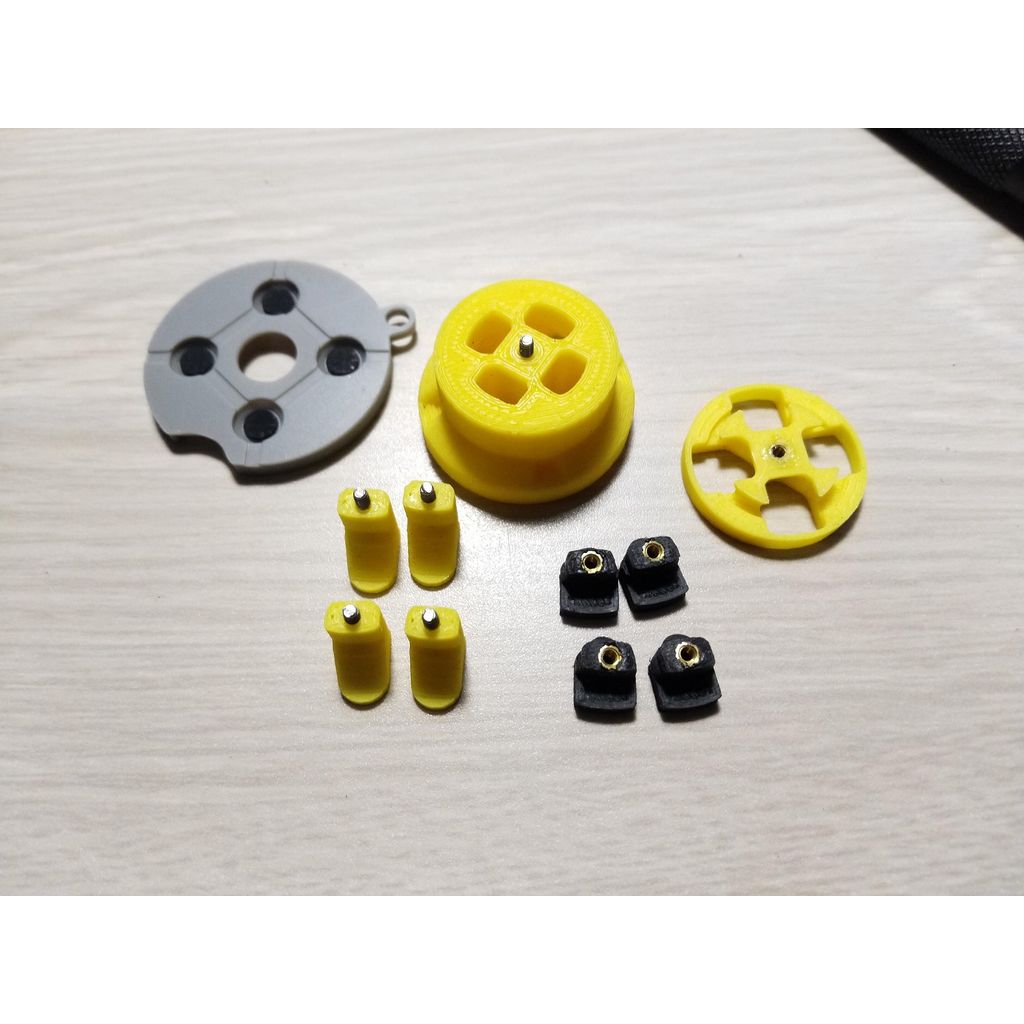

Lo que necesitarás para imprimir.:

• 1x DpadFacePlate.stl
• 1x DpadGuide.stl
• 4x ButtonShaft.stl
• 4x ya sea ButtonFace.stl O ButtonFace_chamfered.stl

La versión biselada de ButtonFace es mucho más agradable de usar, pero si tu impresora requiere un borde para imprimir piezas pequeñas, el bisel podría sufrir un poco, así que dejé el original con bordes afilados si eso es mejor para ti.

Lo que necesitarás añadir.:

• Inserciones de latón roscadas de 5x M2x3x3 mm.
  (seleccione "M2 X D3.0 X L3.0")
• 4 tornillos M2x12mm
• 1x tornillo M2x16
  (La cabeza de los tornillos no debe tener un diámetro superior a 3,3 mm)

Los tornillos fueron tomados de un kit genérico de tamaños variados, que se pueden encontrar fácilmente en Amazon.

Para ensamblar, simplemente coloque los insertos roscados en los orificios de las piezas DpadFacePlate y ButtonFace utilizando un soldador o un hierro de calentamiento especialmente diseñado. Estos son M2, por lo que son muy pequeños y necesitan muy poco calor para asentarse correctamente. Una vez asentados a ras con la superficie superior, use pinzas para mantenerlos en su lugar mientras retira el hierro. Asegúrese de que estén insertados perpendicularmente, ya que

Haz pasar las piezas de ButtonShaft por DpadGuide, puede haber algo de fricción ya que acaban de salir de la impresora, así que después de hacerlas pasar por la pieza unas cuantas veces, sácalas y habrá manchas deformadas/brillantes donde las piezas están en contacto y se produce fricción. Usa estas señales visuales para lijar las zonas problemáticas e inténtalo de nuevo. Repite hasta que funcionen muy suavemente. Luego

Tip: si por alguna razón algunos botones no se están registrando, pero el movimiento funciona perfectamente, podría deberse a que las piezas ButtonShaft y/o ButtonFace son ligeramente demasiado cortas en Z. Puedes poner una arandela dividida (también conocida como arandela de bloqueo) entre esas dos piezas para darle un poco de recorrido extra.

Imprimadora personalizada.

No.

No.

0,15 mm

100% para todos excepto DpadGuide.
