总结

网上找不到适用于升级至2.1版本的Orange Pi 3b的保护壳，于是我决定亲自动手解决这个问题。

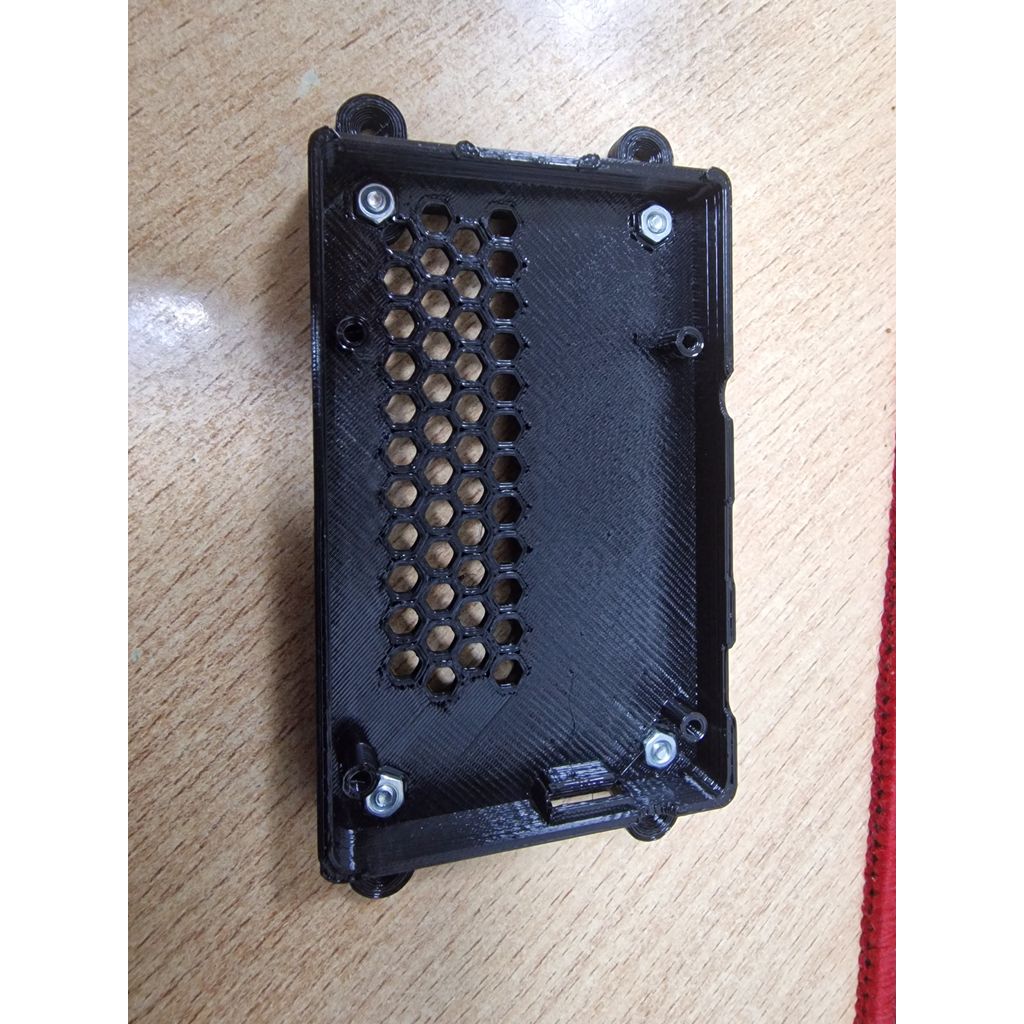

外壳虽然很紧凑，但还是能装下所有部件：一个冷却器(30x30x10)、一根Wi-Fi天线和一节CR2032电池。我甚至还成功地安装了旧步进电机驱动器上的小型散热片。我把它们放在一种特殊的导热胶上，然后用晾衣夹将它们压紧。这样一来，各个部件就能紧密地排列在一起，互不干扰。

Nvme固态硬盘会变得非常热，所以我想了个办法，让处理器散热器把冷空气吹向固态硬盘，并通过其下方的通风孔将热空气排出。但为此，你还需要打印出相应的支架，以便从底部实现空气流通。

我同时对CPU、GPU和SSD进行了压力测试。结果表明，散热系统表现出色，未出现降频现象。

我用这个外壳来装Klipper，所以在 GPIO 接口处留了一个小窗口，用于驱动 BTT 继电器。如果你不需要这个接口，我建议用贴纸把这个窗口封住，因为……如果不封住，原本应该流向固态硬盘的空气就会从这个洞口流出去了。

想要进行修改的朋友，这里有STEP文件供你们使用。

打印设置

打印机品牌：

安贝克

打印机：

科塞尔

木筏：

不要

支持者：

是的

分辨率：

0.25

填充部分：

灯丝：先从克雷门

原设计地址: 点击查看

CC BY-SA
