Œuvre complémentaire (ajoutée le 7/10) :Enclos modérément facile pour Soldoodle..

J'ai vraiment aimé le support de bobine de nlancaster, mais (i) il était un peu difficile de l'imprimer correctement (ce était ma troisième impression, cependant :); et (ii) les bobines Solidoodle plus récentes semblent avoir un diamètre plus grand.

Support de bobine de snap-in modifié, qui :

1. C'est entièrement paramétrique ! Vous pouvez changer le point de montage, la longueur du bras, l'angle, le diamètre du clip et l'orientation, etc.
2. C'est beaucoup plus simple à imprimer (mais peut-être pas aussi joli).
3. Ajoute un contre-fouille pour vis.
4. Inclut la source complète de SCAD (cela pourrait nécessiter un nettoyage).

Le support extérieur et la tour pourraient être une seule pièce, sauf que c'est trop grand pour le SD2.

Le journal des modifications :

• 7/14 : Ajouté des fichiers STL que j'utilise avecEnclos compagnon..
• 6/15 : Ajouté des inserts pour les rivets, lors du choix du positionnement arrière (mesuré et testé sur mon SD2, il y a un peu de jeu supplémentaire, faites-moi savoir dans les commentaires si les positions sont incorrectes).
• 23/05 : J'ai corrigé certains problèmes de non-manifestation de SCAD sur les tours (veuillez me faire savoir si vous trouvez des paramètres qui produisent des STL non-manifestés).
• 5/22 : Version entièrement paramétrique, pour Thingiverse Customizer. Inclut également des options de montage supplémentaires inspirées du remix de yakwool (je prévois de les tester bientôt, une fois que j'aurai construit un boîtier qui pourrait utiliser un espace supplémentaire).
• 5/20 : Version initiale (non paramétrique).

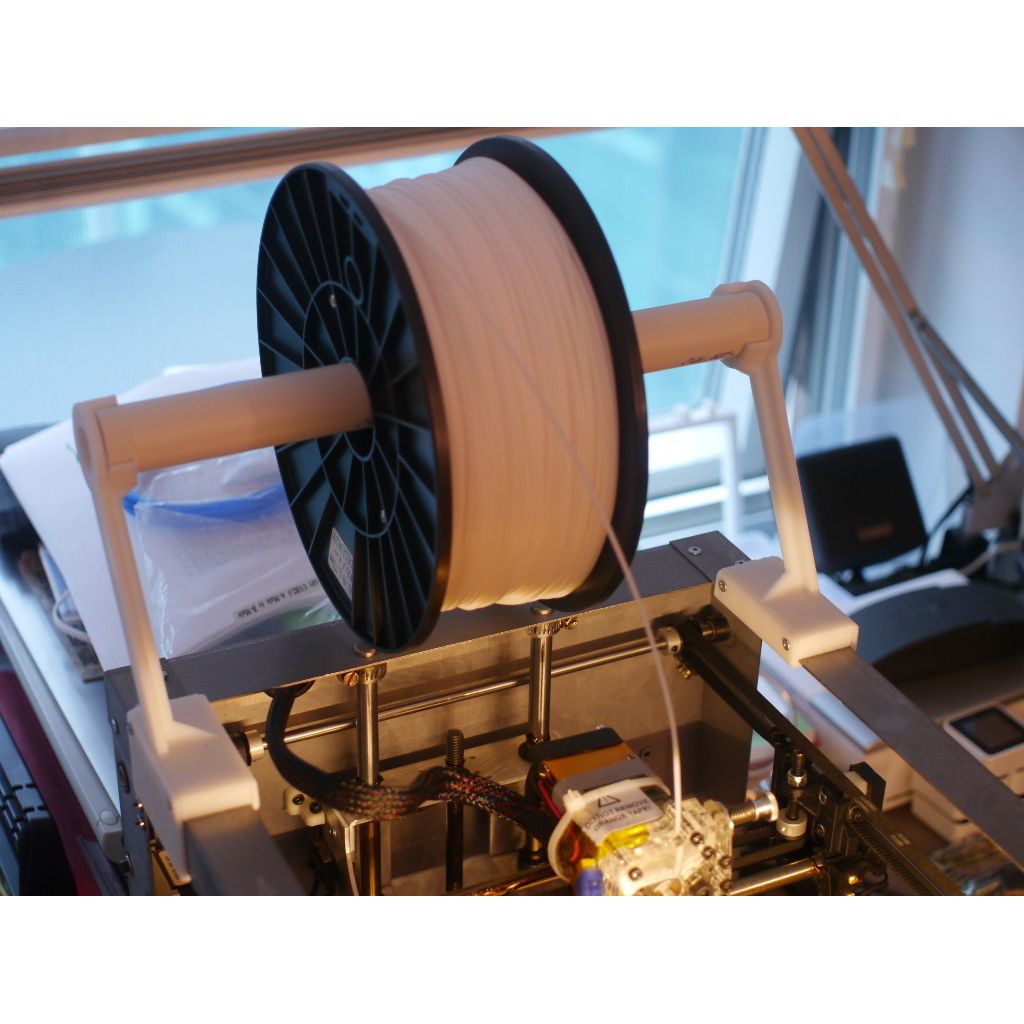

Imprimez (rotez le STL si nécessaire) ; coupez le petit support à l'extrémité du clip pour qu'il puisse se plier librement ; vissez avec des vis n°4. Ajoutez un tuyau en PVC de 3/4 pouce coupé à la longueur voulue. C'est fait !

Vous pouvez également utiliser des pièces de clip (support) d'un design original de nlancaster (les photos sont avec celles-ci).

Remarque : La version actuelle du clip a bien résisté pendant quelques jours maintenant. Vous pouvez choisir le diamètre du tuyau et la fermeté du clip. Les fichiers STL sont conçus pour un ajustement serré (vous pouvez peut-être enlever environ 0,5 mm des extrémités du tuyau avec un Dremel, bien que ce ne soit pas nécessaire).
