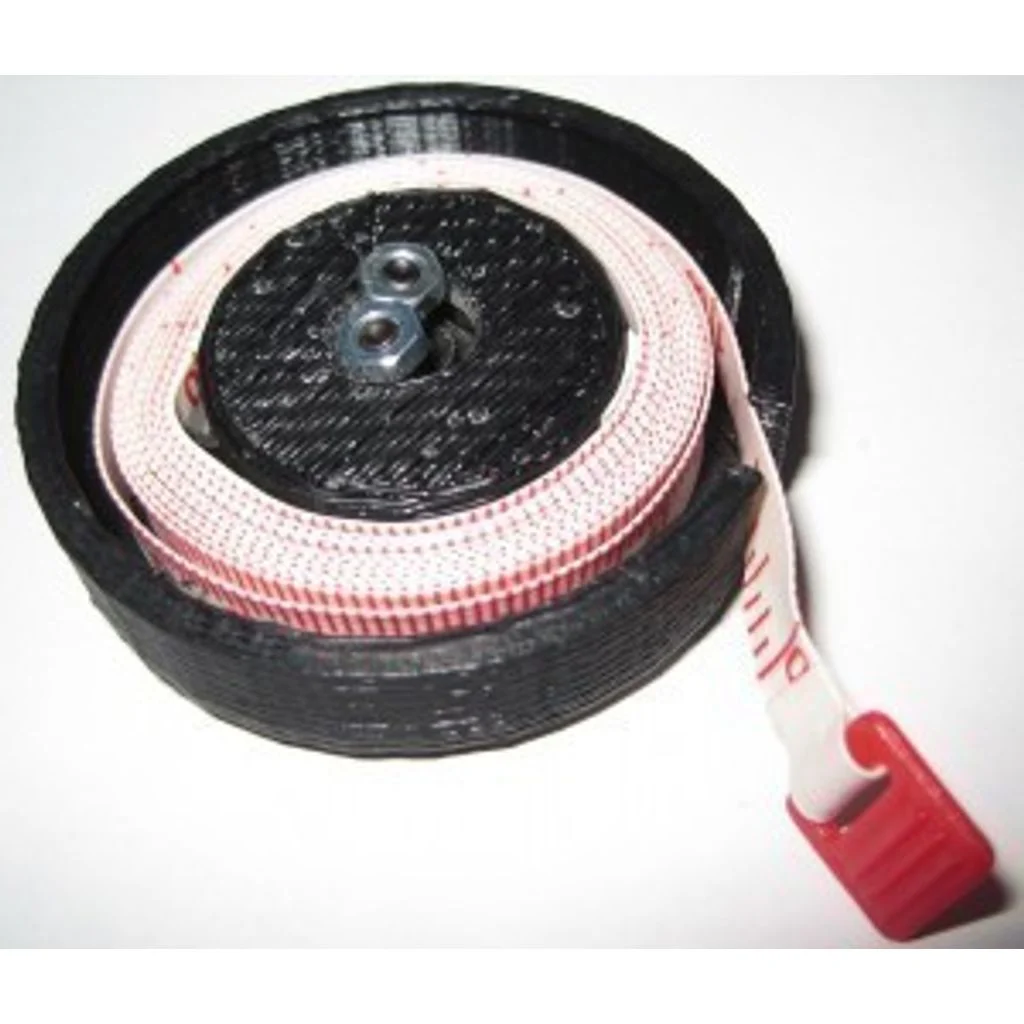

Ich hatte ein federbelastetes, einziehbares Maßband, das nicht mehr funktionierte. Nachdem ich versucht hatte, es zum Laufen zu bringen, dachte ich mir, ich könnte es genauso gut auseinandernehmen. Schließlich ist ein federbelastetes, einziehbares Maßband, das sich nicht einzieht, nur ein sperriges Maßband. Es stellte sich heraus, dass mehrere kleine Kunststoffkomponenten im Inneren gebrochen waren und jetzt entweder so zerstört

Version 1: Hochgeladen am 02.02.2010
http://makerblock.com/2010/02/retractable-tape-measure-reloaded/

Version 0: Hochgeladen am 30. Januar 2010
http://makerblock.com/2010/01/new-print-retractable-measuring-tape/

Für ein größeres Bild und etwas mehr Details besuchen Sie meinen Blog unterhttp://www.makerblock.com

Zuerst entwarf ich einen kleinen flachen offenen Zylinder, der die Metallfeder halten sollte. Er musste zwei Kerben haben - eine Kerbe, um das Ende des Maßbandes zu halten, und eine andere, um das äußerste Ende der Metallfeder zu halten.

Dann habe ich eine Plastikhülle für den kleinen flachen Zylinder entworfen, in die er passen soll. Sie hat eine kleine Spindel/Achse in der Mitte mit einer Kerbe für das innere Ende der Metallfeder.

FAIRER HINWEIS: Die Innenwelle brach direkt ab, als ich versuchte, dies zusammenzubauen. Daher musste ich ein wenig improvisieren, um es zusammenzusetzen. Wenn Sie genau hinschauen, werden Sie feststellen, dass sowohl die Welle als auch der innere Rand des größeren Teils einen leichten Überhang haben, um die anderen Teile in Position zu halten. Ich habe diese Funktionen eingebaut, in der Hoffnung, dass es einfach von selbst zusammenhalten

Das war wirklich nur eine Möglichkeit für mich, etwas Zeit zu verschwenden und etwas zu überkonstruieren, das mich nicht einmal 2 Dollar gekostet hätte, um es komplett zu ersetzen. Wenn ich das von Grund auf neu entwerfen würde, würde ich es so bauen, dass es ein Skate-Lager im Inneren, eine Sicherungsmutter und eine kurze Schraube verwendet.

Ich habe die Sketchup-Dateien mit einbezogen, falls jemand dies weiterverfolgen möchte.

Drucke beide Hälften.
Wind drückt die Metallspiralfeder in das Innere eines kleineren Teils.
Befestigen Sie das äußerste Ende der Metallfeder an einer der Kerben im kleineren Teil, indem Sie die Metallfeder biegen.
Wickeln Sie das Maßband um den kleineren Plastikteil, der die Feder hält.
Passen Sie das kleinere Plastikteil in das größere.
Messen Sie Dinge.
