Bu, bir dizi kova/trough'a drenaj eklemek için tasarladığım bir bölme bağlantısıdır. Outlet bağlantılarına (bahçe) hortum uzunluklarını bağlamak için tasarlanmıştır.
.
Drenaj, en fazla 1 inç kalınlığa sahip herhangi bir düz konteyner duvarındaki 3/4 ila 1 inçlik bir delikten geçebilir. (Yüzme havuzları, variller, göletler, akvaryumlar ya da sahip olduğunuz her şey.)
.
Drenaj, benim "ilk yüzey" dediğim şeydir (bu konuda daha fazla bilgi talimatlar sekmesinde) ve bu esasen ilginç görünüyor ve ek destek olmadan yazdırılabilir.
.
Bu ayrıca projelerimin blogunda da bulunabilir, burada:
https://theheadlesssourceman.wordpress.com/2015/04/24/first-surface-drain/

Bu model, %20 dolgu oranı, 2 kabuk ve 0,30 katman yüksekliğiyle Makerbot'ta PLA kullanılarak başarıyla yazdırıldı.
.

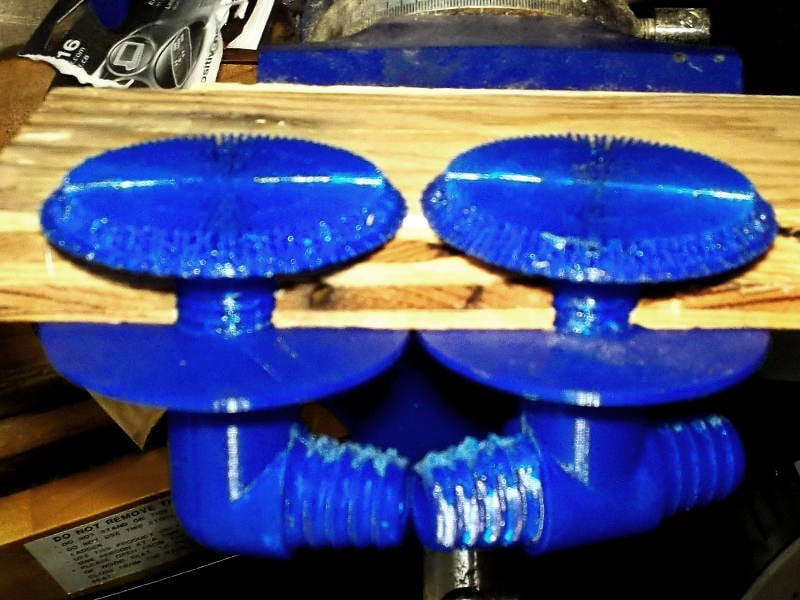

Yazdırdıktan sonra destek yüzgecini (veya yüzgecelerini) bir jilet bıçağı ve/veya dosya ile kesmeniz gerekecek. (Fotoğrafa bakın.)
.
"İlk yüzey"?
Orijinal tasarım, içinde delikler bulunan bir kubbeydi. İçerideki oyuk boşluk, baskı sorunlarına neden oldu ve dilimleme girişimleri dağınık ve hantal oldu. Daha sonra, materyalin içeriye düşmesini önlemek ve böylece kendi desteklerini sağlamak için bir dizi dikey kanat kullanma fikrini al
.
Bunun algoritması da oldukça eğlenceli. Yaptığım şey, istediğim maksimum delik boyutunu (2 mm) bilerek, çevre = fin sayısı * fin genişliği + minimum delik olduğunu belirledim. Bu nedenle, boşluğun çok büyük olacağı yarıçapı ters hesapladım ve o noktada fin sayısını ikiye katladım.
İlginç bir tasarım yapan ilginç bir geometri sorunu. Bir inekinin daha neye ihtiyacı var ki, değil mi?
