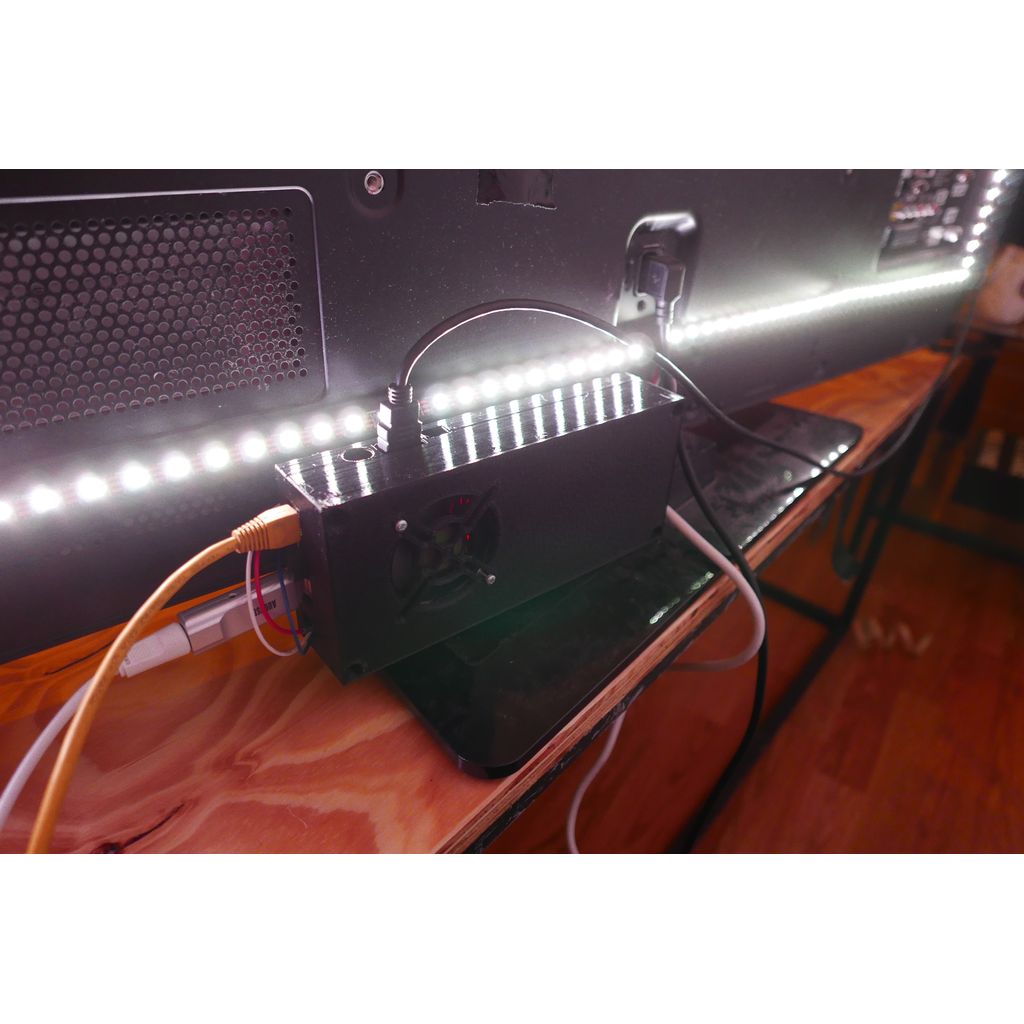

Este recinto acomoda una fuente de alimentación común de CA a 5v (5A y 8A) de eBay/Aliexpress, y un Raspberry Pi 2 y Raspberry Pi Modelo B+ (probablemente Pi3 también, pero aún no se ha probado).
http://www.ebay.co.uk/itm/191733870857- 5v 5a/8a - 110mm78 mm35 mm.

El Pi es mi HTPC ejecutando OSMC y mi intención era proporcionar suficientes amplificadores para ejecutar los LEDs de ambilight/hyperion/boblight y reducir al mínimo el desorden de cables integrando la fuente de alimentación y el Pi en una sola caja.

El área por encima del Pi proporciona espacio para un circuito prototipo - Arduino Nano, Pro Mini, o un cambiador de palanca lógica como el que he hecho yo.

Aún por hacer:

• Sistema de montaje de diseño (VESA posiblemente).

ACTUALIZACIÓN:
V4:

• Ranuras de flujo de aire en el extremo de la PSU y en el área de prototipos.
• Una cresta de espigón alrededor de los lados de la caja para una mejor alineación de las 2 mitades cuando se atornillan juntas y para mayor resistencia (tolerancia muy floja en este momento).
• Agujeros de ventilación inferior rediseñados.
• Ahora la malla está tan ordenada como voy a conseguir que esté.
• PSU se movió 1 mm más cerca del lado para dar más espacio para los cables en el otro lado.

ACTUALIZACIÓN:
V3:

• Arreglé la malla un poco más.
• Arreglé el área de los puertos Ethernet y USB para que se ajuste bien al Pi.
• Añadí un agujero junto a los puertos USB para sacar los cables fuera de la caja.
• Cambié el orificio del ventilador, para aceptar cualquier ventilador entre 30 mm y 60 mm. Nota: si usas uno de los ventiladores más pequeños, habrá grandes orificios a su alrededor.
• Amplió los orificios alrededor de los puertos de alimentación USB, HDMI y de conector de 3,5 mm.

ACTUALIZACIÓN:
V2:

• Añadido el 4º orificio para tornillo.
• Pi se ha movido 6 mm hacia arriba para hacer espacio para el 4º orificio de tornillo.
• Agujeros de tornillo agrandados para tornillos de cabeza más grandes (cabeza de 9 mm encajará)
• Mesh es un poco más ordenado, con una mayor precisión dimensional.

Creador de Niveles

No importa.

No.

0.3

Más = más fuerte.

Estoy usando una boquilla de 0,8 mm, así que necesitarás compensar tu configuración en consecuencia.

Imprimí esto en una balsa con 3 capas superior/inferior, 3 bucles y un 30% de relleno.

Salió muy fuerte.
Se puede imprimir con menos bucles y más relleno.
Todo está diseñado para tener al menos un bucle con una anchura de boquilla de 0,8 mm.
