Farklı bağlantı elemanlarıyla deney yaparak, birçok yapıdan herhangi birinin oluşturulması için gereken donanım bağlamalarının sayısını azaltmak istiyorum. Bu şey, birçok bağlantı ve düğüm parçası oluşturabilen bir OpenScad dosyasıdır. Bağlantılar ve düğümler, belirtilen bir ç

Ayrıca bir estetik yaptıracağım. Temel olarak, donanım cihazları işlevlerini yerine getirirken aynı zamanda sanatsal olarak ilgi çekici görünebilir mi?

Dosyalar.
Konnektörler düz çizgiler üzerinde geçişlere sahiptir, böylece çubuk onların arasından geçebilir.

Vertex'lerin bağlantı tüplerinde uçları vardır ve çubukların geçmesine izin vermezler. Vertices, bir yapıda sonlandırıcı olarak kullanılır.

Cube - Kolayca küpler oluşturun.
Eşitkenar - Eşitkenar bir yüz, bir prizma oluşturmak için yan tarafından bir bağlayıcı ile.

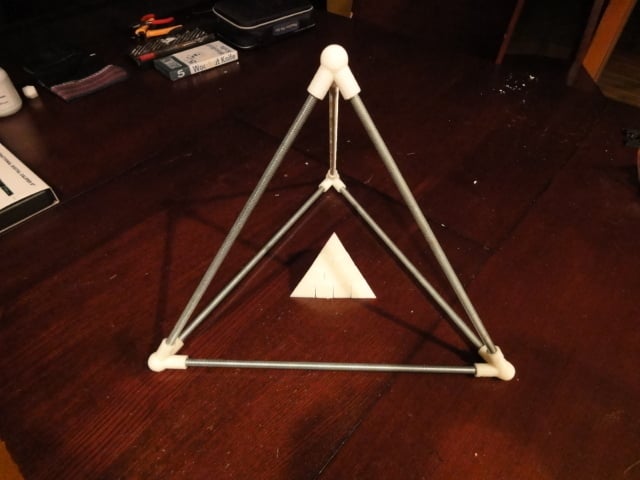

Tetra - Bir tetrahedron oluşturun.
Tee - Bir T bölümü olan bir bağlayıcı.

GÜNCELLEME: 30 Kasım 2010
Tetrahedron'un doruk noktası henüz tam olarak doğru değil.
GÜNCELLEME: 30 Kasım 2010
Yeni rodconnectors.scad.
Tetrahedron dorukları aslında şimdi çalışıyor.
GÜNCELLEME: 1 Aralık 2010
Tetrahedron geçiş bağlantısı eklendi. Raflar oluşturmak için güzel.

1) Çubuk tabanlı yapınızı tasarlayın.
2) Çubuklarınızı uygun uzunluklara kesin (dizilemeyi göz önüne alarak).
3) Çubuklarınızı çeşitli bağlantıların manşetlerine takın.

Varsayılan olarak bağlayıcılar 8 mm çubuklar alır, ancak OpenScad dosyasında istediğiniz parametreleri değiştirebilirsiniz.

Hangi bağlantı elemanını yazdırdığınıza bağlı olarak, büyük olasılıkla destek yapısı ile yazdırmanız gerekecektir.
