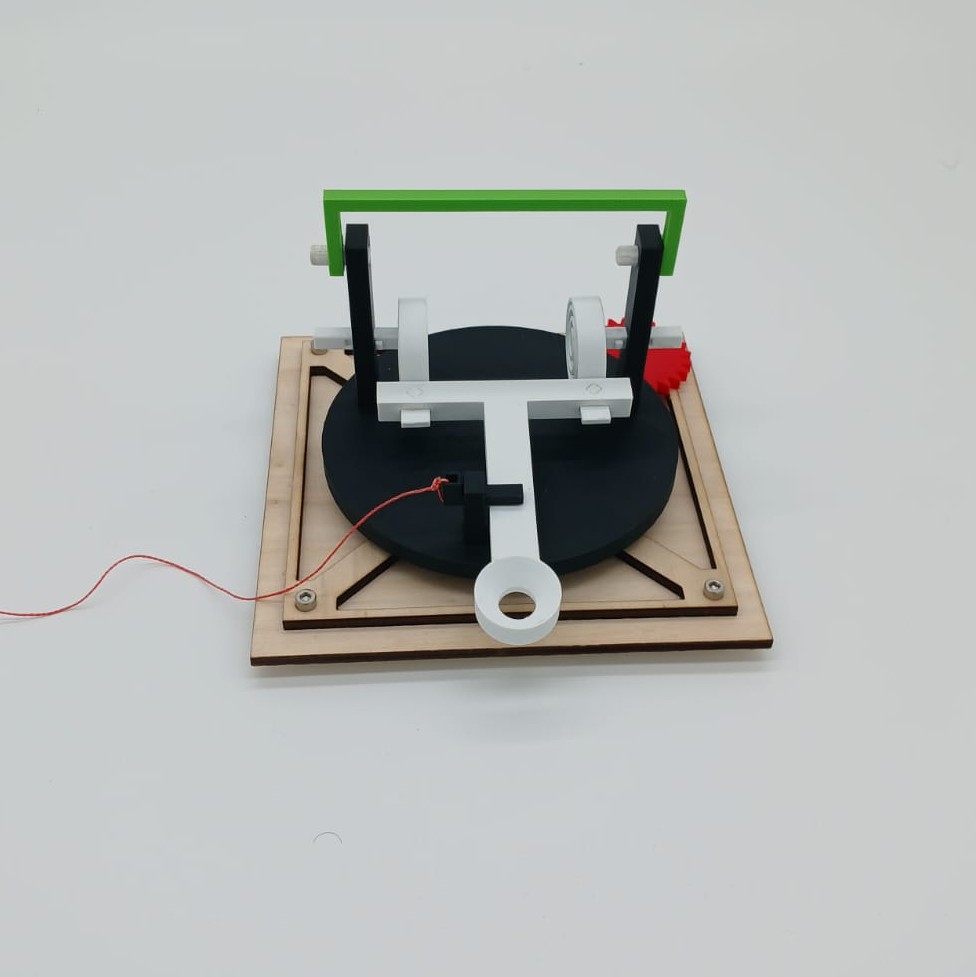

В контексте проекта в MakerSpace университета UniLaSalle в Амьене мы разработали, создали прототип и построили мини-осадную машину, предназначенную для участия в игре, целью которой является набрать как можно больше очков, нанося удары по определённым игровым элементам.

Чтобы сделать это, вам понадобится:

• 1 М3*30

• 3 М3*20

• 2 М3*24

• 6 гайки M3

• Две деревянные доски толщиной 5 мм размерами 15*15 см и 17*17 см.

• Мы использовали 50 см нити для этого.

Чтобы напечатать это, мы использовали мини-принтер A1 от Bambu Lab без рамки и без поддержки.

Затем вы сначала устанавливаете две доски, которые закреплены с помощью 3-х винтов М3*20, а затем шестерни, которые вы закрепляете с помощью 2-х винтов М3*24. Самая большая шестерня вставляется посередине и должна довольно легко скользить в основание, а затем винт М3*30 проходит через центральное отверстие основания.

Чтобы установить пружину, сначала засуньте её на каждую сторону, а затем заблокируйте их стопорами.

Ложка скользит по верхней части двух пружин, и отверстия выравниваются для алмазных стопоров. Эта конструкция сделана так, чтобы её было легко ремонтировать, поскольку пружины быстро изнашиваются.

Чтобы установить стопор для катапульты, просто выровняйте его с отверстием и поместите два круглых стопора. Они служат для изменения угла остановки.
