Rotary Trebuchet-System

Intro

Im Rahmen eines Projekts, das im MakerSpace durchgeführt wurde.UniLaSalle Amiens, haben wir ein Design entworfen, prototypisiert und gebaut.Mini-BelagerungsmaschineEs ist beabsichtigt, an einem Wettbewerbsspiel teilzunehmen. Das Ziel dieser Herausforderung ist, so viele Punkte wie möglich zu erzielen, indem man mit einem mechanischen Startsystem genau auf bestimmte Spielelemente zielt.

Für weitere Informationen über dieMittlerweilige Herausforderung:

https://makerspace-amiens.fr/medieval-challenge

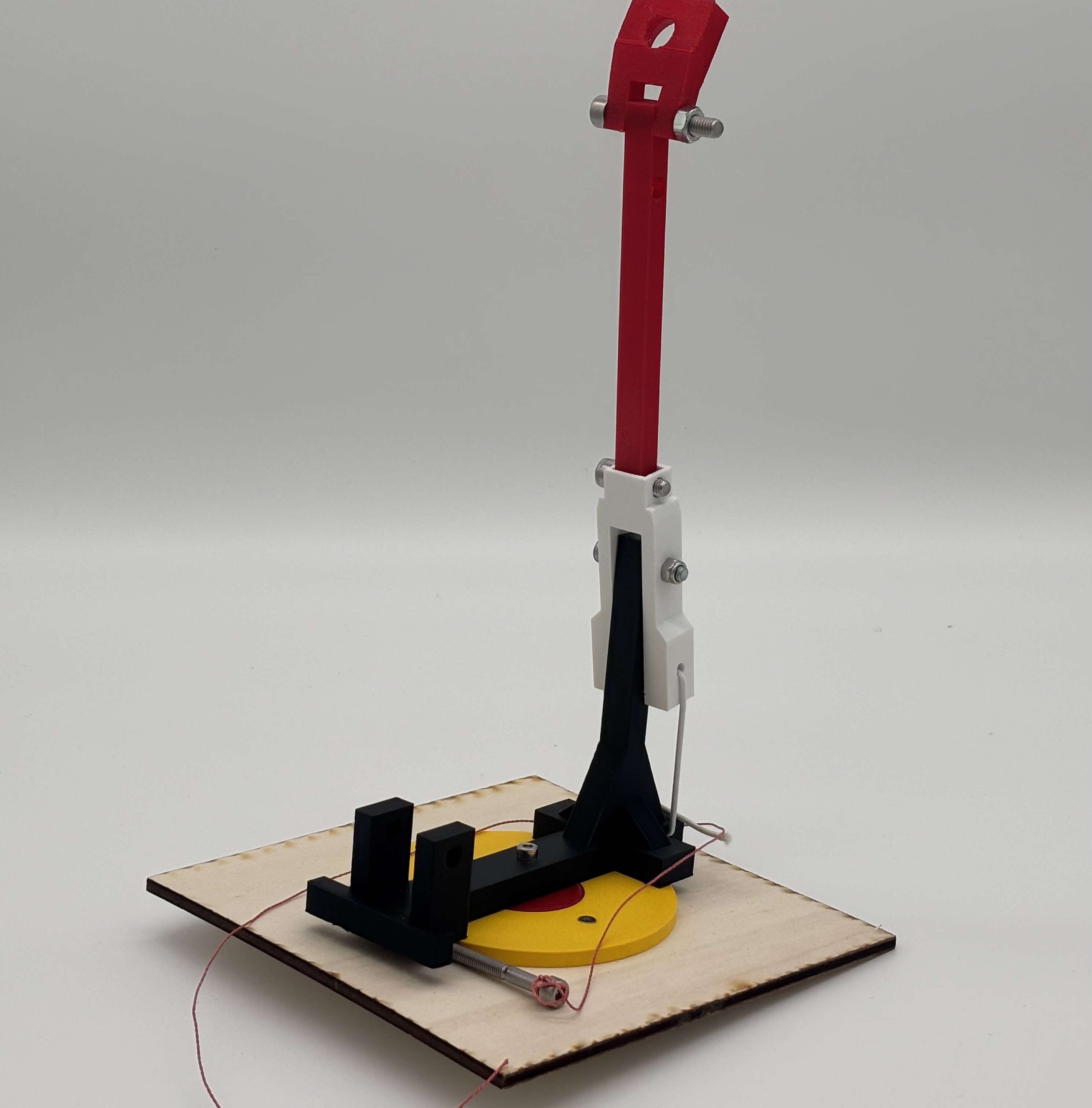

Dieses Projekt konzentriert sich auf das Design und den Bau einesRotary Trebuchet-System, eine kompakte Belagerungsmaschine, die von mittelalterlichen Mechanismen inspiriert und an moderne Prototyping-Methoden angepasst wurde. Das Video präsentiert eine vollständigeMontage und Aufbau, zeigt jeden Schritt des Bauprozesses, von einzelnen Komponenten bis hin zum endgültigen Betriebssystem.

Während des gesamten Videos werden die mechanische Struktur, die Rotationsachse, das Befestigungssystem und der Startmechanismus detailliert erklärt. Das Ziel ist, ein klares Verständnis dafür zu vermitteln, wie die verschiedenen Teile interagieren und wie technische Prinzipien wie Rotation, Energiespeicherung und Bewegungsübertragung in diesem Design angewendet werden.

🎥Montagevideo der Zusammenbau / Konstruktion:

🧰Benötigte Teile und Zubehör:

• 25 cm elastisches Band

• M3 Flachkopfschrauben (M3 FHC x16) ×3 + M3 Muttern

• M4-Schraube mit Sockelkopf (M4 CHC x30) + Sicherungsmutter

• M5-Schraube mit Sechskantkopf (M5 CHC x40)

• M5 teilweise Gewindeschraube mit Sockelkopf (M5 PT CHC x20) + Mutter

• M6-Schraube mit Sechskantkopf (M6 CHC x20)

• M6-Schraube mit Sechskantkopf (M6 CHC x50)

• 50 cm Schnur

Dieses Video ist für Bildungs- und Demonstrationszwecke gedacht und hebt die Verwendung von Rapid Prototyping, mechanischem Design und praktischen Experimenten in einer MakerSpace-Umgebung hervor.

Vielen Dank, dass ihr unser Projekt beobachtet und unterstützt!
