适用于 SparkFun GPS-RTK-SMA 的 OpenSCAD 文件

源文件基于 YAPP_Box 开发演示版 RealBox - 发射器/接收器 v3.0

注意：需要安装以下软件：YAPP 盒子OpenSCAD 库

• 商品编号：GPS-16481
• 产品链接：https://www.sparkfun.com/sparkfun-gps-rtk-sma-breakout-zed-f9p-qwiic.html

如果你想要这块电路板的STL文件，我没找到SMA版本的，但你可以找到款式非常相似的U.FL电路板。就在这里您需要将STEP文件转换为STL格式。

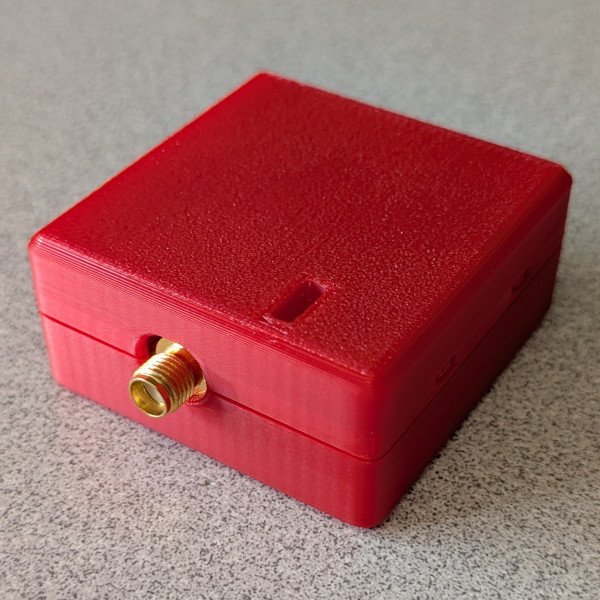

我在电路板上留了一些底部引脚，以备将来需要用它们为电路板供电时使用。为了让机箱更紧凑，可以适当降低底座的高度。

我没有为 Qwiic 连接预留孔位，但根据原理图，将这些孔位添加到 OpenSCAD 文件中并渲染出更新后的盒子模型应该会相当快捷。

所使用的打印参数

• 0.4毫米喷嘴
• 0.20毫米层厚度
• 人民解放军
• 没有任何支持
• 没有木筏

项目链接：https://github.com/muddygs/OpenSCAD/tree/main/sparkfun-rtk-gps-sma
