Resumé

C'est mon premier modèle que j'ai fabriqué, donc il est loin d'être parfait, mais il est destiné à être un outil d'enseignement pour expliquer les taux de changement instantanés aux étudiants.

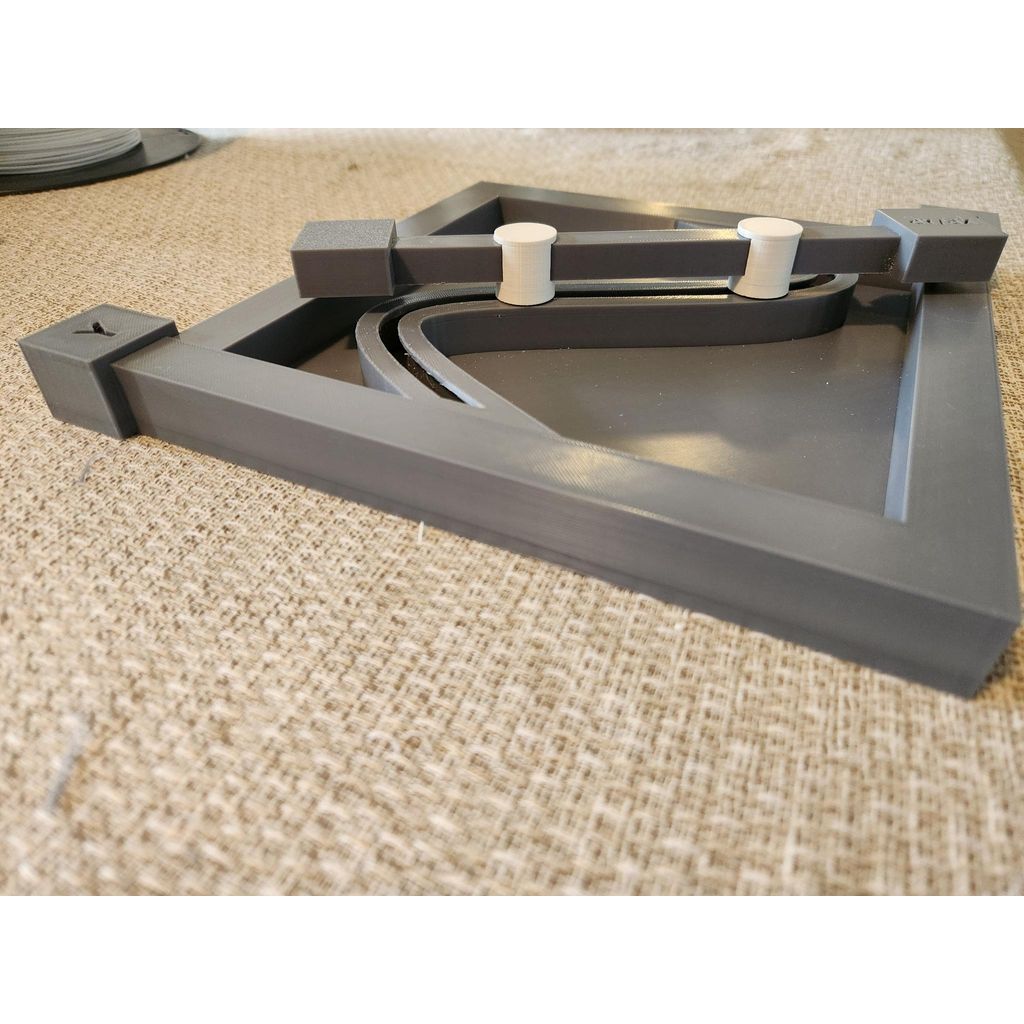

Pour assembler, il suffit de pousser les petits fonds de rouleau à travers le trou du corps principal, puis d'insérer (et de coller avec de la super-colle si nécessaire) les grands dessus de rouleau sur eux. La ligne avec dy/dx peut ensuite être glissée à travers les trous carrés correspondants dans les dessus de rouleau. Enfin, le capuchon carré pour la ligne peut être fixé à l'extrémité de la ligne avec de la super-col

Le corps principal est imprimé sans supports (car les retirer du canal est un cauchemar), donc il y aura un peu de filage si vous utilisez les réglages par défaut. Cependant, c'est facilement removable, donc ce n'est pas un gros problème.

À l'origine, cette construction a été conçue pour occuper presque toute la surface de construction de 256x256, mais je l'ai réduite à 95% (à l'exception de la ligne et du capuchon de ligne, qui sont réduits à 93%). Même si la ligne est imprimée à une échelle de 93%, elle nécessitera tout de même un peu de ponçage pour se déplacer librement sur les sommets des rouleaux.

N'hésitez pas à proposer des suggestions pour de futurs modèles, car ce n'est que la première version. J'ai également inclus tous les fichiers STL associés, si quelqu'un souhaite modifier le design.
