私はArduinoでアナログ水道メーターのデータを読みたいと思っていました。水道メーターには、反射材料でできた小さな歯車があります。写真を見てみてください。最初のアイデアは、この歯車に明るい光源で照らし、反射光を検出するというものでした。しかし、長い実験の後、このアイデアを断念しなければなりませんでした。問題は、歯車の歯ごとに光が均一
それで、次のアイデアは、赤い矢印の1つの反射光の強度を測ることでした。0.001スケールの矢印は、各回1リットルを測定します。水道メーターのディスプレイを照らすために超明るい緑色のLEDを使用し、単純なアンプを備えたフォトトランジスターで信号を検出する必要がありました。
赤に対する補色が緑なので、緑のLEDを使用することが重要です。赤い矢印は緑の光のほとんどを吸収し、白い背景はそのほとんどを反射するためです。
専用の光学機器を使わない最初の試みは、あまり安定した結果にはつながらなかった。ネジをいじっていたら、シンプルなレンズを取り付けることにしました。しかし、私が見つけたレンズはどれもかなり高価で、私が必要とする小径に合うものを見つけるのは非常に難しかったのです。しかし、eBayには安くて効果的な代替品がありました。私はサムスンのスマートフォン「S

http://www.ebay.de/itm/252821221343?_trksid=p2057872.m2749.l2648&ssPageName=STRK%3AMEBIDX%3AIT

しかし、他のスマホのカメラモジュールでもこの作業ができると思います。カメラモジュール全体を分解する必要があります。必要なのはレンズだけです。

結果はかなり良かったです。スコープで強い信号が見えました。(赤い矢印が回っている間は2.5Vから3.5Vの間)

完全な設計は、水道メーターセンサー装置、電子機器用の箱、そして電子機器自体で構成されています。

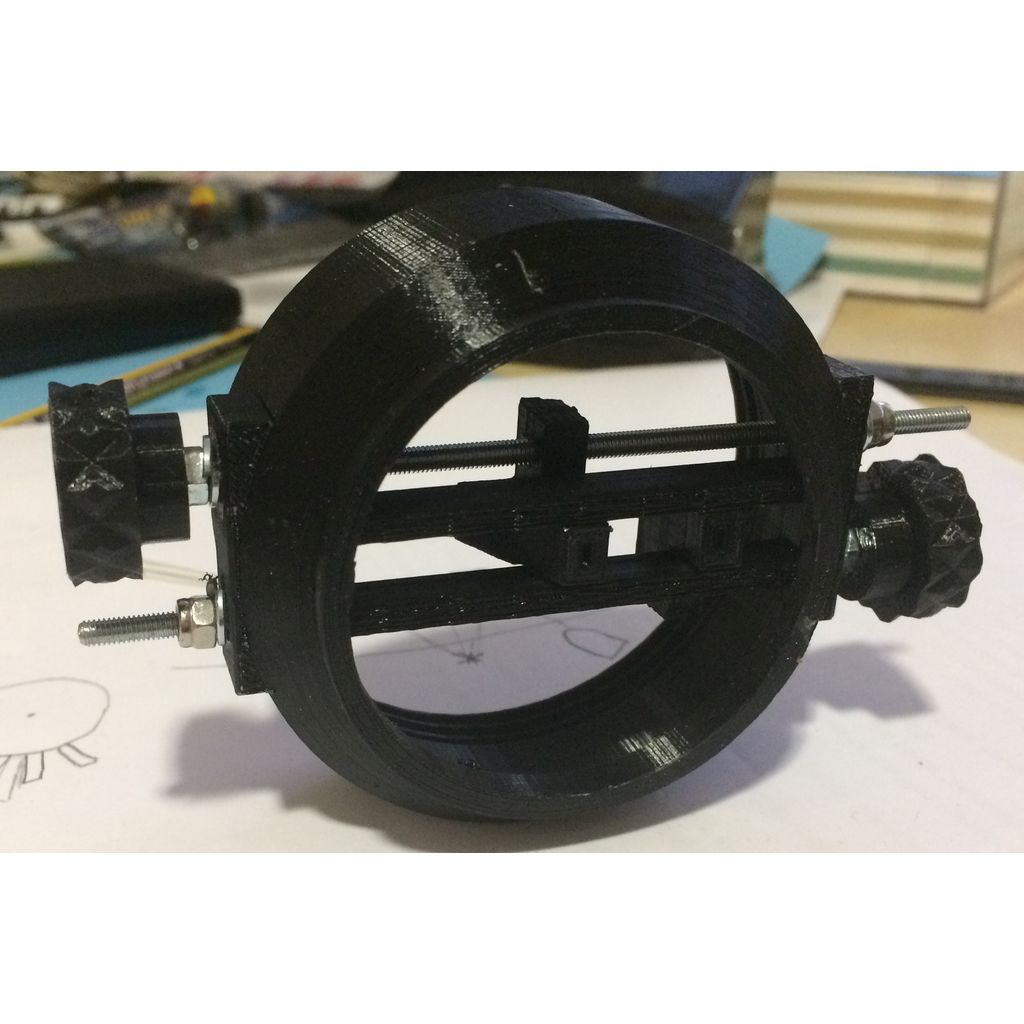

印刷された部品の下には、2本のネジ付きロッド(長さ約80 mm、直径3 mm)、2つのM3ナット、2つのM3ロックナット、そしていくつかのワッシャーが必要になります。

私は、センサーから電気接続を引き出すために、水道メーターのキャップに接着した古いUSB-Aソケットを再利用しました。熱収縮チューブも非常に役立ちます。
