Meine neue motorisierte Jalousie wird mit einer einfachen, RF-fähigen Fernbedienung geliefert. Du musst die Tasten manuell drücken, um sie zu schließen oder zu öffnen.

Die Jalousie ist sehr nützlich, um zu verhindern, dass sich die Hitze im Sommer im Haus ausbreitet. Ich suchte nach einer Lösung, um sie automatisch zu schließen, wenn die Temperatur steigt. Und ich kam auf diese einfache, aber sehr zufriedenstellende Lösung: ein Gerät, das die Tasten physisch drückt, wenn es nötig ist.

Ich erwarte nicht, dass jemand mein Projekt in seiner jetzigen Form wiederverwenden kann, da es speziell für meine Fernbedienung entwickelt wurde. Aber ich hoffe, es kann einige von euch inspirieren :)

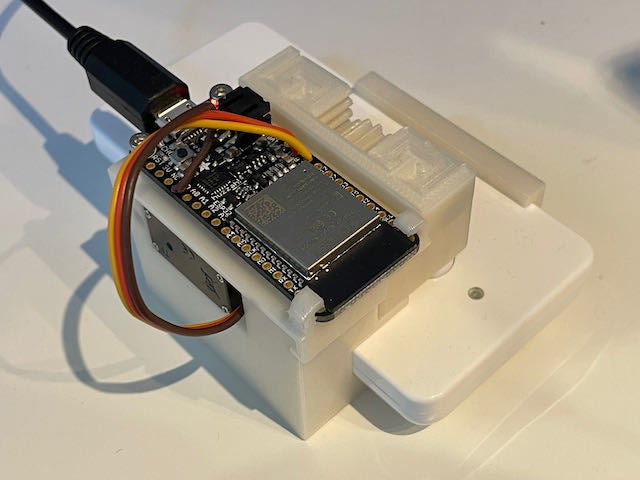

Was ist darin?

• PLA
• Ein MG90-Servo
• ein externes 5V USB-Netzteil
• vier 5x1mm-Magnete

• Ein Adafruit ESP32 Feather Board und drei Drähte

  Wie funktioniert es?

  Mechanisches Schema

---

Der Servo ist in den Körper der Servobox integriert. Er lässt das Zahnrad kurz um 60 Grad nach links oder rechts aus der neutralen 90°-Position drehen und kehrt sofort wieder an seinen Platz zurück.

Wenn das Zentralgetriebe rotiert, drückt es einen der beiden 'Drücker' nach unten, um die Tasten der Fernbedienung zu drücken. Magnete sind im Rahmen und in den Drückern eingeschlossen und verklebt, so dass, wenn das Zentralgetriebe in seine neutrale Position zurückkehrt, die Drücker nach oben bleiben und nicht wieder auf die Taste fallen.

Also sind Pusher immer in ihrer aufwärts gerichteten, bereit-zum-Schub-Position, weil sie von dem Rahmen angezogen und mit ihm gepaart sind; sie lösen sich nur vorübergehend von ihrem Schwestermagneten, wenn sie nach unten geschoben werden.

Automatisierung

Ich benutze die io.adafruit-Plattform und IFTTT.

Ein Arduino-Programm auf dem ESP32-Board verbindet sich mit der io.adafruit-Plattform. Es erwartet ständig einen '0'-Wert, um den 'Schließen-Jalousie-Knopf' zu drücken, oder einen '1'-Wert, um den 'Öffnen-Jalousie-Knopf' der Fernbedienung zu drücken.

Ich verwende drei personalisierte IFTTT-Applets:

• Jedes Mal, wenn die Sonne zu Hause aufgeht, sende '1' an mein io.adafruit-Programm (löst einen Druck auf den 'Jalousie öffnen'-Button durch mein Gerät aus)
• Jedes Mal, wenn die Sonne zu Hause untergeht, sende '0' an mein Programm (du hast es verstanden)

• Jedes Mal, wenn die Temperatur in meinem Garten 25° Celsius übersteigt, sende '0' an mein Programm (auf diese Weise bin ich sicher, dass die Jalousie geschlossen ist, bevor die Fenster anfangen, wie ein Ofen zu funktionieren).

  Funktioniert es?

  Ja. Wie ein Zauber. Ich könnte nicht glücklicher sein.

  Druckeinstellungen

Drucker-Marke:

Prusa

Drucker:

Flöße:

Nein.

Unterstützt:

Auflösung:

200

Füllung:

Filament:
Prusament PLA Elfenbeinweiß

Hinweise:
