Construí este temporizador para nuestros fines específicos, pero pensé que subiría los archivos para cualquiera que los quiera. Este no es de ninguna manera un proyecto completo y requerirá algo de creatividad y experimentación para que funcione.

El temporizador es para una pista de derby BestTrack de 4 carriles. Este proyecto se basa enhttps://dfgtec.com/, perohttps://billvsderbytimers.weebly.com/minimal-hw-designs.htmlTambién funcionaría. Todos los gastos se ahorraron en este proyecto, por lo que cosas como las pantallas digitales no se utilizaron para ahorrar dinero (se utilizó una pantalla que usaba DerbyNet en un portátil para mostrar los resultados de la carrera en una gran pantalla de televisión).

Unas pocas notas sobre el diseño. Inicialmente, la pista iba a ser un diseño de parte superior abierta, por lo que la electrónica estaría expuesta. Más tarde se decidió que se necesitaba una tapa, por lo que cosas como la luz de estado y los interruptores de reinicio necesitaban ser reubicados para que fueran accesibles desde el exterior. En lugar de volver a imprimir, se perforaron agujeros para enrutar los cables hacia el exterior, la l

A menos que tengas una impresora de gran volumen, probablemente necesitarás dividir el modelo bastante grande en partes más pequeñas y pegarlas juntas. Usé Orca Slicer para dividir el modelo y crear colas de milano para pegar el modelo juntos.

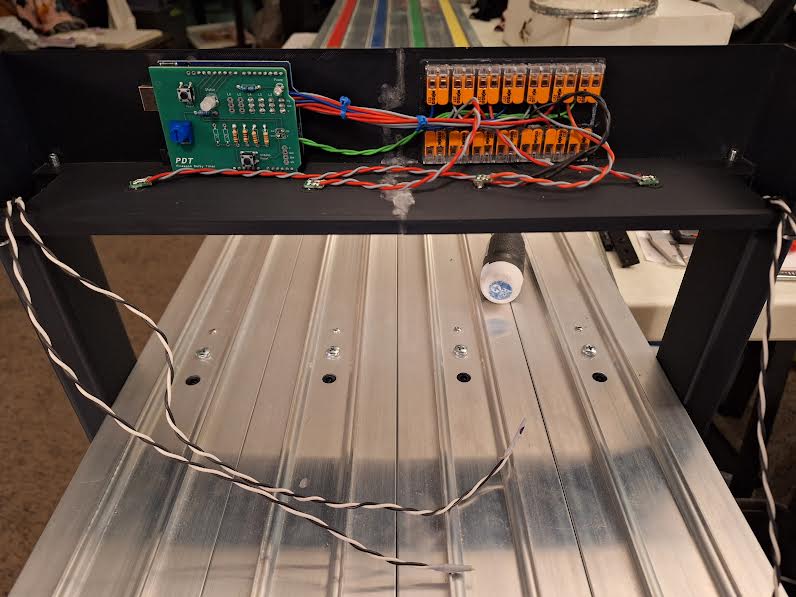

Hay una placa proporcionada para los bloqueos de palanca Wago para hacer conexiones eléctricas.

Estos son los interruptores que utilicé para la puerta de inicio y los botones de reinicio, hay soportes incluidos en los archivos.

https://www.amazon.com/WWZMDiB-Micro-Switch-V-15-Suite/dp/B09YXZGDVC/ref=sr_1_3?crid=1EPHURN9MMYSZ&dib=eyJ2IjoiMSJ9.gIMEnlw0m-Tracm7LGldZUDFHNXUN7I80p0vI85X96x48p7onsgqpVIdeFXdc_s3Tdg4RooymBdhsYiI1tIsYOYsxl

¡Buena suerte!
