总结
这一示例基于以下资源:
http://blog.makezine.com/archive/2010/06/make-your-own-gears.html
http://repraprip.blogspot.com/2011/05/inkscape-to-openscad-dxf-tutorial.html
http://www.iheartrobotics.com/search/label/OpenSCAD
装备基础知识
只要你掌握了齿轮的两个关键参数——外径和齿数——就能运用一些简单的计算公式,推算出其他所有相关数据,包括它们之间正确的中心距。
- 牙齿数量(N)
-
那个齿轮上有多少个齿呢?
- 球体直径(D):
-
两个齿轮有效啮合的圆面,大约位于齿轮齿数的一半位置。当两个齿轮的中心间距恰当时,它们的节圆直径会相切。
- 径向节距(P):
-
每英寸圆周上齿数的数量。可以把它看作是齿的密度——齿数越多,齿轮上的齿就越小,间距也越紧密。业余爱好者项目中常见的径向齿距有24、32和48。所有啮合齿轮的径向齿距必须相同。
- 圆周率(π)等于π除以圆周数P,即π/P。
-
一个齿轮中心与相邻齿轮中心之间的弧长。它等于圆周率(π = 3.14)除以径节(P)。虽然这很少用于识别现成的齿轮,但在使用二维和三维软件对齿轮进行建模时,比如我们现在所做的,你可能需要这个参数。与径节一样,所有啮合齿轮的圆周节必须相同。
- 外径(Do):
-
与齿轮齿边缘相接触的最大圆。你可以使用像 Sparkfun.com 网站上的 #TOL-00067 卡尺来测量这个圆的尺寸。
注意:齿数为偶数的齿轮最容易测量,因为每个齿都与齿轮上直接相对的另一个齿相连。对于齿数为奇数的齿轮,如果从一个齿的中心画一条线穿过齿轮中心,这条线会落在两个齿之间。因此,如果你根据奇数齿的齿轮估算外径,在计算时要特别注意这一点。
- 中心距(C):
-
将第一齿轮的节圆直径与第二齿轮的节圆直径相加,所得值即为正确的中心距。这种间距对于制造运行平稳的齿轮系统至关重要。
- 压力角:
-
作用线(齿轮齿之间接触点在齿轮旋转时的运动轨迹)与齿轮节圆相切线的夹角。出于某种原因,标准压力角通常设定为 14.5° 和 20°。20° 的压力角更适合小型齿轮,但实际影响不大。理解这一参数并非关键所在,重要的是要知道所有啮合齿轮的压力角必须保持一致。
- 附录:
-
牙齿突出部分超出球面半径的程度有多大?
- 德登杜姆:
-
进行鱼片加工之前,鱼骨需要切除到多深的位置呢?
- 压力角:
-
径向方向与齿轮在节圆处的切线之间的夹角。20是一个比较合适的数值。
一些规则
基圆的值取决于压力角的大小。
- 1.压力角越小,底座半径就越小。
- 2.加数必须小于被减数
- 3.齿根的最小厚度必须大于齿顶圆周与齿根圆周之间的差值。
所有这些齿轮参数都通过简单的方程式相互关联。
| 获取 | 您有 | 方程式 |
|---|---|---|
| 径向节距(P)
单位长度内的牙齿数量 |
圆形投球(P)
齿数(N)和节圆直径(D) 齿数(N)和外径(D)哦) |
P = π / p
功率 概率 P = (N + 2) / D哦(约) |
| 圆形投球(P)
相邻两颗牙齿之间弧线的长度 |
径向节距(P) | 其中p=π/P |
| 球道直径(D) | 齿数(N)和径节(P)
外径(D)哦)和径向节距(P) |
D=N/P
平等对待所有人哦-2/P |
| 牙齿数量(N) | 径向节距(P)和节径(D) | N = P * D |
| 中心距(CD) | 球棒直径(D)
齿数(N)和径向齿距(P) |
CD = (D <1+D2)/2CD=(N1+N2)/2P |
操作指南
将 InkScape 文件导入 OpenSCAD 软件
- 1. 打开 Inkscape(www.inkscape.org — 免费、开源的矢量绘图程序)并创建一个新文档(按 Ctrl+N 键)。
- 2. 在“文件”菜单下,转到“文档属性”,并将右上角的默认单位改为“英寸”(按Shift+Ctrl+D键)。这样一来,标尺就会从像素单位转换为英寸单位了。
- 步骤3:创建一个齿轮:扩展程序 > 渲染 > Gear。
- 4. 该对话框允许您指定
- 牙齿数量
- 圆形间距,单位为像素
- 压力角
选择 28 个齿,齿距为 24 毫米。点击“应用”,然后关闭对话框,你设计的齿轮应该会显示出来了。
- 5.来自达斯汀·罗伯茨的装备教程
关于圆周节距的说明:在Inkscape中,圆周节距以像素为单位给出,而非英寸(正如我们在上表中的公式中习惯使用的单位)。你可以通过选择看起来合适的圆周节距并调整齿数来获得不同的齿轮传动比,但如果你想制作与现成齿轮相匹配的齿轮,就需要多加注意了。Inkscape的默认设置是1英寸等于90像素。因此,如果你像上文所示那样在齿轮工具中将圆周节距设置为24
由于径向齿距(P)=π/圆周齿距(p),因此径向齿距(P)以英寸为单位时,计算结果为π/0.267=11.781。你在市面上买不到径向齿距为11.781的齿轮。常见的径向齿距通常为24、32和48。因此,如果你打算制作与市售齿轮兼容的齿轮,首先应确定市售齿轮的径向齿距,然后根据表中公式,反向计算出Inkscape中圆周齿距应为多少像素
9. 当所有节点都被选中后,点击“将新节点插入选定段落”选项。
如果你想要一个更光滑的物体,可以多按几次,但别过度操作。
这样看起来好多了。线条虽然笔直,但由于数量众多,视觉上呈现出一种弯曲的效果!
11. 选中所有内容,然后转到“文档属性”将页面调整至选定区域大小。
12. 现在将文件保存为某个东西.dxf您需要选择桌面切割绘图仪(R13型)请在类型下拉菜单中进行选择。
帮助对话框会提示您,只能导出某些元素——比如低多边形模型,这些模型是可以成功导出的。
13.将文件保存到你将保存openSCAD文件的同一文件夹中
14. 如果您希望日后能对图形进行编辑,请务必注意不要覆盖原始的.svg文件。与路径相比,处理对象要容易得多。
线性挤出(文件名 = ")某个东西.dxf,将其设置为:width = 10, height = 10, center = true);
18. 你可以导出多个.dxf文件,并在OpenSCAD中将它们合并在一起。如果你使用了不同的路径,请务必注意这一点。工会不同的发展道路。
你需要计算你的齿轮的中心距(CD)是多少。
- 你们两者的齿轮都有24像素的圆周节距,压力角为20度。
- 大齿轮有28个齿,小齿轮有14个齿。
- 将像素中的圆周节距转换为英寸中的径向节距,转换结果为 11.781 英寸。
只需要那个数字以及两个啮合齿轮上的齿数,就能算出中心距(CD)。
使用这个方程式:CD = (N1 + N2)/2P然后你会发现 CD 的值等于 1.783。

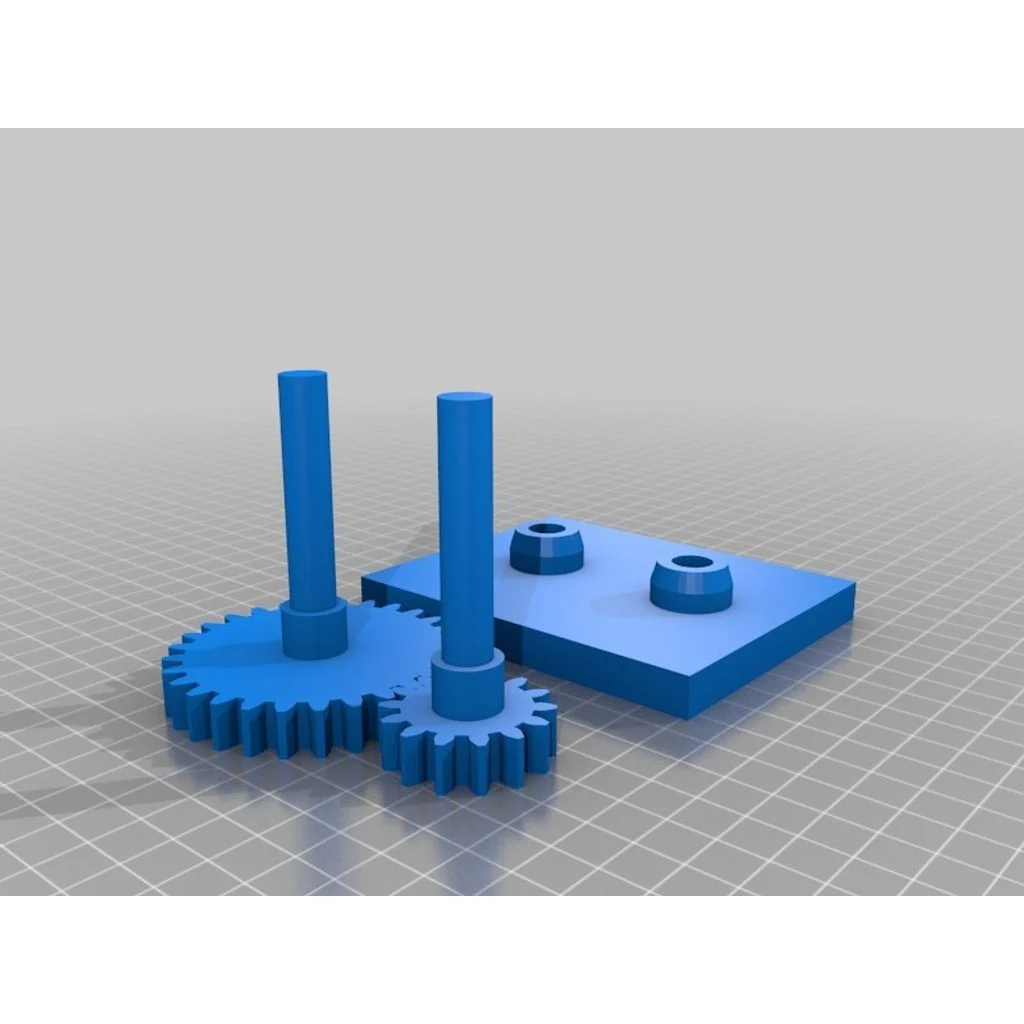

25. 在 OpenSCAD 中创建一个新文档。
26. 创建一个足够大的底座,以便能容纳两个齿轮。
27. 在你的底座上钻两个孔。
0.25 英寸等于 6.35 毫米,而你需要将孔洞的尺寸再扩大 0.5 毫米,这样木销才能顺利安装到位。
或者,你也可以使用托尼·布瑟
28. 第一个圆和第二个圆之间的距离需要为1.783英寸(45.2882毫米)。
29. 编译、导出、检查与修复、打印
