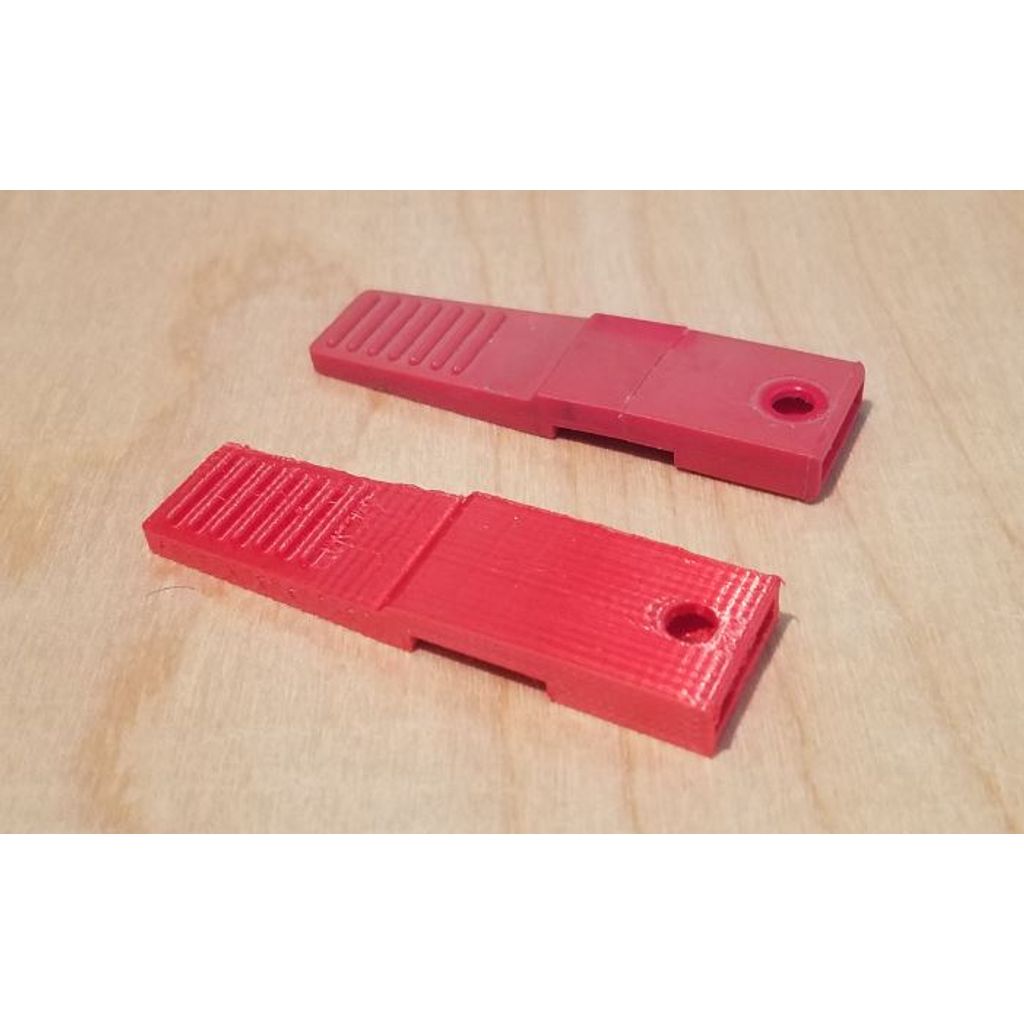

Este es el pestillo para la ventana de salida/egreso de un remolque de viaje Rockwood Mini Lite. Con el paso del tiempo y un golpe accidental, el pestillo original se rompió.

Tu necesitarás perforar el remache existente con una broca de 0,201".

NOTA: Este modelo está en unidades métricas (mm). Escala en consecuencia para tu aplicación.

Actualización: 07-abril-2022: Las unidades en mi modelo inicial se establecieron incorrectamente. Si descargaste esa versión, necesitarás reducir su escala en un 25,4%. (Los valores generales son 69,4 x 19,3 x 6,8)

V2 ha sido actualizado a las unidades correctas y (después de imprimir uno para mi uso) el ancho de la abertura para la barra de metal se ha reducido para eliminar el exceso de movimiento de lado a lado.

Robo 3D.

Modelo R1 ABS + PLA.

No importa.

Sí.

Bien.

100%

Esto se imprimió de lado, así que elegí usar balsas y soportes. Imprimí con material PLA, aunque recomendaría ABS o PETG para ayudar a evitar grietas cuando se instala el remache.

Recomiendo extraer todo el conjunto de pestillos del marco de la ventana para permitir un ajuste más fácil del remache.

Usé este remache:https://www.mcmaster.com/rivets/rivet-type~hollow/diameter~3-16/head-diameter~3-8/head-height~0-047/for-material-thickness~0-253-0-272/

Una cosa que hay que tener en cuenta; la cabeza y el extremo volteado del remache deben caber a través de la abertura en el marco de la ventana.
