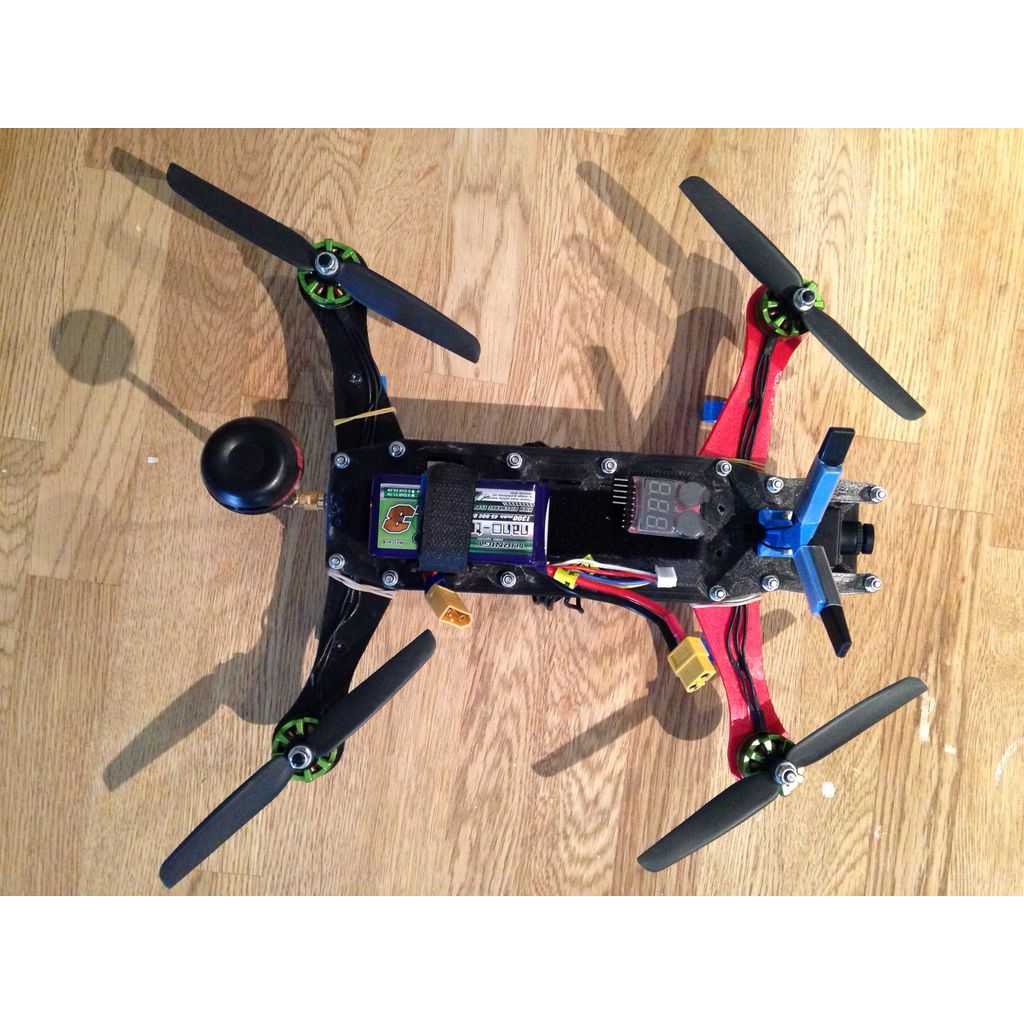

3D印刷用の300サイズのクアドコプターです。このクアドは、6インチのプロペラとQ-Brain ESCで使用するように設計されています。Q-Brainを使用する必要はありませんが、フレームにうまく統合でき、配電盤なしで配線を整理できます。アームはユニークで、それぞれ2つのモーターを搭載しており、強度が向上し、ボディの取り付けが簡単になります。
この時点では、余分な重量やコストがかかるのは避けたいので、レコーディングカメラのマウントを設計するのは面倒だったのです。そして私のドミネーターグーグルにはDVRが内蔵されています。もし考えが変わったら、トッププレートを改造するのも簡単です。

注意：10インチ未満のベッドをお持ちの方のために「スプリットフレーム」ファイルを追加しました。印刷後に糊付けが必要です。

BOM:

印刷された部品(説明を参照してください)

電子機器：
サイドピン付きのフライトコントローラー
X6Rのような処方箋
Q-Brain 4x20や4x25などのESC、4S対応
バッテリー残量警告ブザー
16×19ボルトパターン、2204/06/08サイズ、1900-2300kVのモーター。
XT60メスからESCへのQ-Brainパワーケーブルの接続
Q-Brainからモーターへの2 mmバレルコネクター×12個
バッテリー、1300～2200mAh、4S、XT60コネクター×2～6個
カメラ、25×25のボード(またはそれ以下のサイズ)をケースに入れておく。
ファットシャーク 250mW や 600mW などの VTX。
ファットシャーク・ドミネーターズのようなもの(Rxモジュールとバッテリー付き)
ファットシャークのスピロネットやブルービーム・ウルトラなどのアンテナ(ペアが必要)
タラニスX9D+のようなラジオですね
IMAX B6のようなバッテリーチャージャー

ハードウェア
m3x45mmの六角ボルト×12個
M3x40 mmの六角ボルト×6個＋予備品(着陸用脚)
モーター用のM3x8mm×16個
カメラ用M3x10mm×1個
RXホルダー用のM3x16-20mm
M3ナイロックナット×20個
M3ワッシャー×26個
モーターワイヤーを固定する家庭用ゴムバンド。これらをテープで固定するのもいいかもしれませんね
ベルクロストリップ(FCを除くすべての電子機器に私のお気に入り)
バッテリー用のベルクロストラップ
フライトコントローラ用のフォームまたはジェルパッド(オプション)
配線とRxアンテナを固定するためのシュリンクラップ

その他：
いいね！
6030、もしあなたが始めたばかりなら(まだ本当に動けるよ！)
そうでない場合は6040または6045です
プロップ用のM5ナイロックナットとワッシャー(マルチ方向のねじや異なるサイズのマウントがない限り)

トッププレートとボトムプレートには、200×200(8インチ×8インチ)より大きなベッドが必要です。プレートとアームを100％のインフィルで印刷しないでください。そうすると、不必要に重くなります。

両腕、1枚のトッププレート、1枚のボトムプレート、2本の22 mmペグ、2枚のセンターシールド、1枚のカメラシールド、1枚のRXホルダーが必要です。

0.2 mmの層厚で0.4 mmのノズルの場合、私は以下をお勧めします。
腕
底部6、トップ8、周囲5、20～30%の直線的な充填物
トップとボトムプレート
下部2つ、上部3つ、直線的
8～12のペリメーター、15～25%のハニカムインフィル
素材：本体はPLA、腕と着陸用足の先端はPHAを使用しました。ただし、印刷できるのであればPETGをお勧めします。

もしあなたがFatShark 600mW VTXを選ぶなら：
http://www.thingiverse.com/thing:865127
