Я хотел сделать для своей сестры макро-пад на Рождество и нашёл стрим-дек MisteR_ofcl. Хотя он выглядит потрясающе, слайдеры не были тем, чем она могла бы пользоваться, поэтому я решил переделать его, чтобы в нём было 18 клавиш, и использовать Raspberry Pi Pico.

V2. По предложению amorcage я разделил коробку и верхнюю часть, чтобы облегчить пайку. На данный момент это не протестировано.

БОМБА

18 красных переключателей (или переключателей по вашему выбору)
Клавиши 18x x-key (клавиши, которые можно перепрограммировать, доступны у других производителей).
1x Raspberry Pi Pico.
8x вставки для термофиксации M3
Винт 8х3х10 см примерно.
Куча разнообразных отрезков провода (18 штук длиной 3,5-4 дюйма и один для подключения всех клавиш к источнику питания 3,3 В).
Микро-USB-кабель.

Прошивка.

Я подписался наЭто.Руководство о том, как прошить и загрузить код на Pico.
Включеное в прошивку ПО содержит клавиши, использующие GPIO 0-17, каждая из которых настроена на сочетание клавиш CTRL+ F7-F24 (я не знал, что есть клавиши F после 12, но Windows 10 их распознает).

Ассамблея.

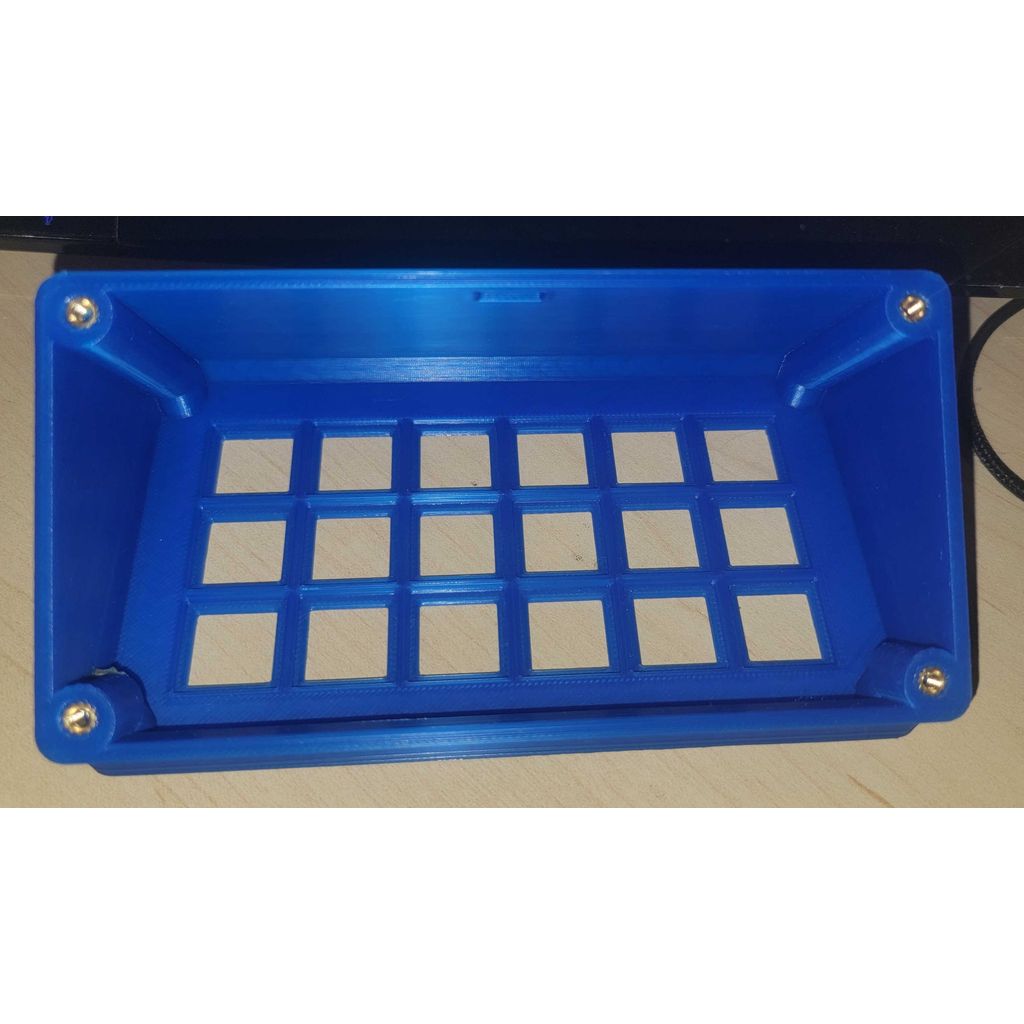

Один нагревательный элемент вставляется в каждое из 8 отверстий в основании. Я использовал GPIO 0-17 для каждой клавиши, подключенной отдельно с нижним контактом, а верхний контакт был подключен к 3,3 В. В итоге я подключил все контакты 3,3 В с помощью колокольной проволоки, а затем один короткий перемычник к Pico.

РАЗНОЕ. Мысли о том, что нужно исправить.

Выключатели были слишком тугими для меня, но легкая шлифовка позволила им свободно входить в гнездо и работать нормально.
Отверстия для винтов были довольно узкими, и головки винтов тоже плотно прилегали.
Одна вещь, которую я не затронул, это ножки, чтобы предотвратить их скольжение. Я просто отрезал небольшой кусок резины, который у меня был, и приклеил его суперклеем к основанию. Это не выглядит особенно красиво, но всё же функционально. Возможно, я позже поправлю модель, чтобы там были места для установки резиновых ножек
