Dieser Elektromotor benötigt keine Stützen und kann mit hohen Geschwindigkeiten gedruckt werden.
Materialien:
1m6 Schrauben
6-m5-Schrauben
Ungefähr % Pfund 18mag Kupferdraht [0,9 mm]
3D PLA-gedruckter CAD-Design-Stator (Datei online verfügbar]
3D PLA-gedruckter CAD-Design-Rotor (Datei online verfügbar]
15 cm isolierter Kupferdraht
70-12x2mm Neodym-Magnete (Verfügbar auf Amazon]
1-brushless elektronischer Geschwindigkeitsregler (Verfügbar auf Amazon]
12x5mm Barring
Wiederverwendete RC-Autobatterie
Wiederverwendeter Laptop-Ladegerät
Ein männlicher und weiblicher elektrischer 5,5x2,1 mm Pigtail-Jack-Steckverbinder, zum Verkauf.
Elektroband
Holzbasis (optional)
Haha
Anleitung zur Montage des Motors
Schritt 1: Wickeln Sie den Draht 45-mal um jeden der 6 M5-Bolzen und lassen Sie an beiden Enden 4-6 Zoll Draht übrig. Die Verwendung eines Bohrers kann hilfreich sein.
Schritt 2: Schrauben Sie Bolzen in den Stator.

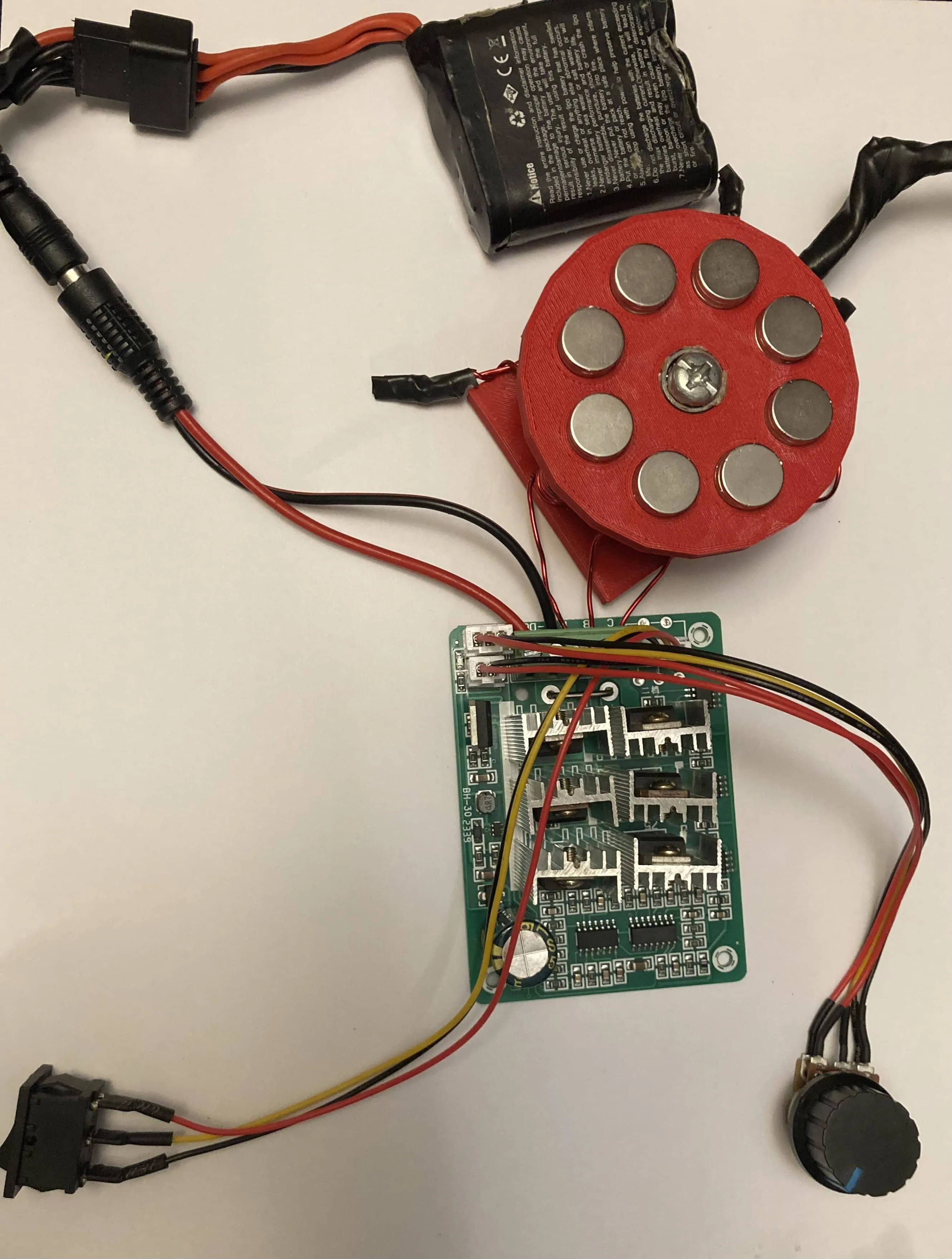

Schritt 3: Löten Sie die Drähte in einer Y-Konfiguration zusammen (wie im Bild gezeigt).
Schritt 4: Installieren Sie die Sperre in den Rotor und installieren Sie 6 Magnete pro Schlitz (3 im Schlitz, 2 darunter und 1 oben) im Rotor in einem abwechselnden Polaritätsmuster.
Hinweis: Die 2 Magnete auf der Unterseite des Rotors helfen, den Abstand zwischen den Spulen und Magneten zu minimieren.
Schritt 5: Installieren Sie bei Bedarf Erweiterungskabel (Übergangskabel), indem Sie die Anschlüsse zum Anschließen des Geschwindigkeitsreglers löten.
Schritt 6: Befestigen Sie den Rotor am Stator und schrauben Sie ihn mit einer M6-Schraube fest.
Schritt 7: Nehmen Sie 3 Drähte, die aus dem Stator kommen (ohne Lötzinn darauf), und stecken Sie sie in den elektrischen Geschwindigkeitsregler. Die Reihenfolge dieser Drähte in den Steckplätzen ABC im Geschwindigkeitsregler spielt keine Rolle. Stellen Sie sicher, dass die positiven und negativen Steckplätze für die Verbindung zur Stromquelle verfügbar sind.
Schritt 8: Führen Sie die weibliche Seite der Pigtail-Jack-Kabel in die Geschwindigkeitsregler ein und stellen Sie sicher, dass Positiv im positiven Steckplatz und Negativ im negativen Steckplatz ist. Ziehen Sie die Schrauben am Geschwindigkeitsregler fest, um alle Kabel zu sichern. Stellen Sie sicher, dass alle Lötstellen oder anderen Verbindungen mit Isolierband umwickelt sind.
Schritt 9: Schließen Sie die Stromquelle an, schalten Sie sie ein und testen Sie sie, beginnend mit einer langsamen Geschwindigkeit. Manchmal braucht es einen kleinen Schub, um loszulegen. Sobald sie funktioniert, kleben Sie die Magnete zur Sicherheit fest. Das ist sehr wichtig, denn in meinem Fall flog ein Magnet heraus, weil ich vergessen hatte, alle Magnete zu kleben!
Schritt 10: Wenn es gut funktioniert, kann optional der Motor und der Geschwindigkeitsregler getrennt werden, damit sie in einem Gehäuse montiert werden können.
Wenn es nicht gut funktioniert, testen Sie es mit einer anderen Stromquelle. Verwenden Sie ein Multimeter zwischen den ABC-Anschlüssen und dem Motor, um die Konnektivität zu überprüfen. Überprüfen Sie alle Kabelverbindungen, einschließlich aller Lötverbindungen.
