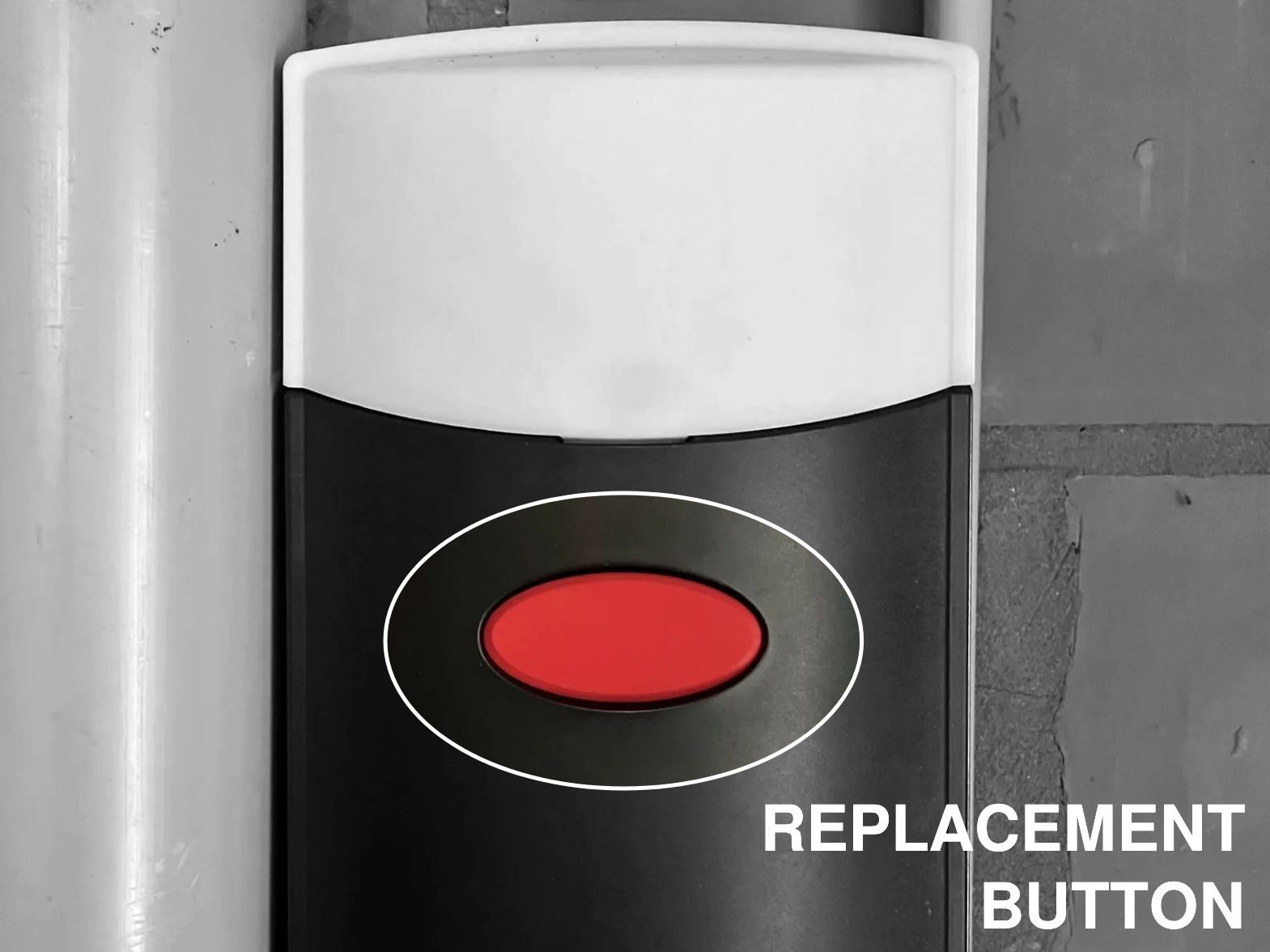

Sommer es un fabricante alemán de abridores de puertas de garaje. Su línea 'duo vision' cuenta con una carcasa de controlador equipada con un gran botón rojo para abrir la puerta del garaje. Cuando nuestro botón se rompió, no pude obtener un reemplazo del fabricante, así que diseñé uno yo mismo.

Creo que tanto el 'duo vision 500' como el 'duo vision 650' utilizan la misma carcasa del controlador, y posiblemente otros modelos también lo hagan.

Imprimir

• Filamento:PLA funciona bien; otros filamentos también pueden ser adecuados, pero no han sido probados.
• Altura de la capa:Se recomienda 0,2 mm para la velocidad; aunque se pueden usar capas más delgadas, la mayor parte del botón estará oculto dentro de la carcasa, por lo que las capas más delgadas serían excesivas.
• Perímetro/Muros:Usar '2' funcionó efectivamente, aunque esto probablemente no sea crítico.
• Relleno:Un 5% de relleno proporciona una gran resistencia al tiempo que conserva el filamento.
• Apoya:No se necesitan soportes.

Instalación.

No se requiere ensamblaje.

Simplemente empuje el botón en la ranura de la carcasa. Esto se puede lograr sin necesidad de abrir la carcasa en sí. Tenga cuidado, ya que las dos protuberancias en los lados pueden dañar la carcasa de plástico del controlador si se aplica una fuerza excesiva.

Modificar

El archivo fuente de FreeCAD se puede encontrar en la sección de Archivos. Dado que el modelo es paramétrico, ajustar las dimensiones debería ser sencillo. Por favor, siéntase libre de hacer cualquier modificación que sea necesaria.
